Vurgulamak
Mesh kemer PCB sertleştirme fırını
,Üç kanıtlı boya sertleştirme fırını
,SMT sıcak sertleştirme fırını
-
Menşe yeriÇin
-
Marka adıCNSMT
-
SertifikaCE-curing oven
-
Model numarasıHN-Cure200/Cure300/Cure200T/Cure300T/Cure400T
-
Min sipariş miktarı1 takım makine veya karışık sipariş de kabul edilebilir. Taşıma: Toplu veya Konteynerlerle
-
Fiyatpazarlık edilebilir
-
Ambalaj bilgileriStandart ihracat kutuları ve sağlam sert ahşap paketlerin her ikisi de seçeneklerdir
-
Teslim süresi1-2 iş günü
-
Ödeme koşullarıL/C, D/A, D/P, T/T, Western Union, MoneyGram
Örgü kemer PCB üç geçirmez boya sıcak kürleme fırını
Mesh Belt PCB Üç Kanıtlı Boya Sıcak Düzeltme Fırını
PCB ve PCBA üretim hatları için tasarlanmış profesyonel termal sertleştirme ekipmanları, hassas sıcaklık kontrolü ve sorunsuz otomasyon entegrasyonu ile.
Uygulama Alanı
- SMT kaplama üretim hattı için uygundur, büyük ve küçük çerçeve boyutlarında mevcuttur
Ana Özellikleri
- Çifte kontrol modları: düğme + manuel, PLC + hata sesi ve ışık alarmı ile dokunmatik ekran
- PID ayarlaması ve özel yalıtım malzemeleri ile çok aşamalı bağımsız sıcaklık kontrolü
- Sıcaklık kontrolünün doğruluğu ±5°C
- Fabrika egzoz sistemlerine doğrudan bağlanmak için bağımsız egzoz gazı çıkışı
Uygulama Alanları
- PCB ve PCBA'nın tam süreç kurutması ve kurulaması için yaygın olarak uygulanabilir
- Süreçler arasında üç kanıtlı boya termal sertleştirme, akış kurutma, devre kartı mürekkep sertleştirme ve bileşen nemden korunmuş pişirme vardır.
- Yeni enerji depolama kartları, araç BMS kartları, endüstriyel kontrol kartları ve FPC esnek devre kartları da dahil olmak üzere çeşitli yumuşak ve sert devre kartlarıyla uyumludur
- Kesintisiz otomasyon entegrasyonu ve büyük ölçekli sürekli sertleştirme işlemleri için ağlı kemer montaj hattı tasarımı
Teknik özellikler
| Parametre Tipi | HN-Cure200/Cure300 | HN-Cure200T/Cure300T/Cure400T |
|---|---|---|
| Çalışma Yönü ve PCB Kenarlık Alanı | Sol → Sağ (standart), Sağ → Sol (ihtimal); PCBA işlem kenarı ≥ 5 mm | |
| Taşıma Yüksekliği ve Maksimum Bileşen Yüksekliği | 920 ± 20 mm, zincirin yüzeyinin 100 mm üzerinde ve altında | |
| Transmisyon Hızı ve Maksimum Yük | 0.5-3.5m/min; 8Kg/metre eşit olarak dağılmıştır | |
| Taşıyıcı yolu | Özel alüminyum alaşımlı ray + aşınmaya dayanıklı şeritli paslanmaz çelik zinciri | |

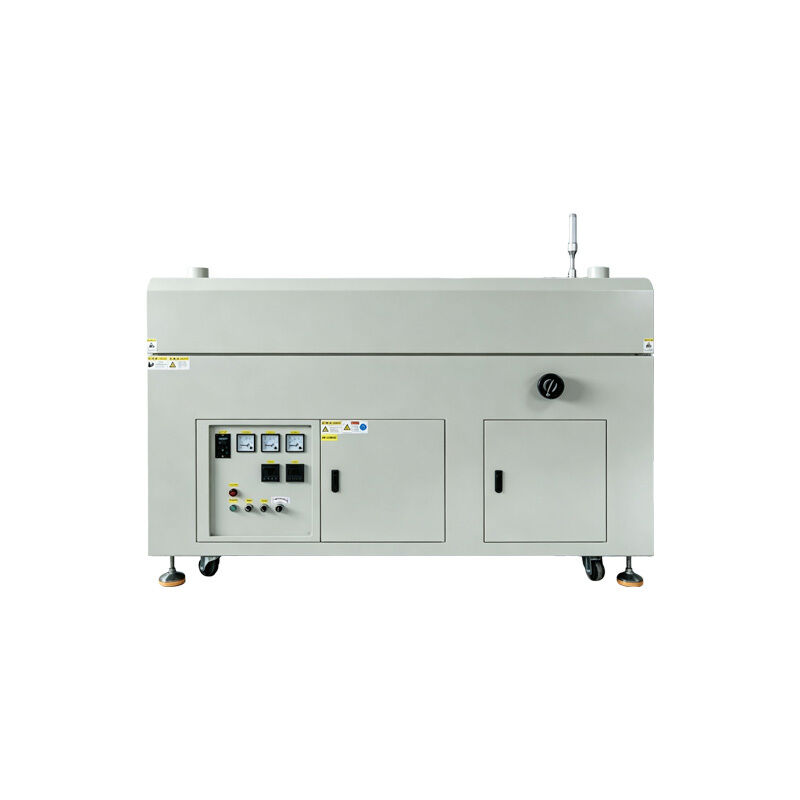

| Değiştirme Motoru | Dijital ekranlı ayarlanabilir hız motoru | Yazılım arayüzü göstergesi ile adım motor |
| Genişlik Modülasyonu & Genişlik | El ayarlama, 50-460mm | Elektrikli ayarlama, 50-460mm |
| Sıcaklık Bölgeleri | 2M: 2 bölge (6 lamba/bölge); 3M: 3 bölge (6 lamba/bölge) | 4M: 4 bölge (6 lamba/bölge) |
| Isıtma sıcaklığı | Oda sıcaklığı - 120°C (düzenlenebilir) | |
| Isıtma Zamanı ve Doğruluk | Yaklaşık 10 dakika, ±5°C | |
| Boyutları | 2M: 2000×930×1250mm 3M: 3000×930×1250mm |
2M: 2000×1080×1250mm 3M: 3000×1080×1250mm 4M: 4000×1080×1250mm |
| Güçlendirme Voltajı | AC380V 50-60Hz, üç fazlı beş tel sistemi | |
| Adlık Güç | 2M: 6.0KW/6.5KW 3M: 9.0KW/9.5KW |
4M: 12.5KW |
| Ekipmanın ağırlığı | 2M: ~410Kg; 3M: ~510Kg | 4M: ~580Kg |

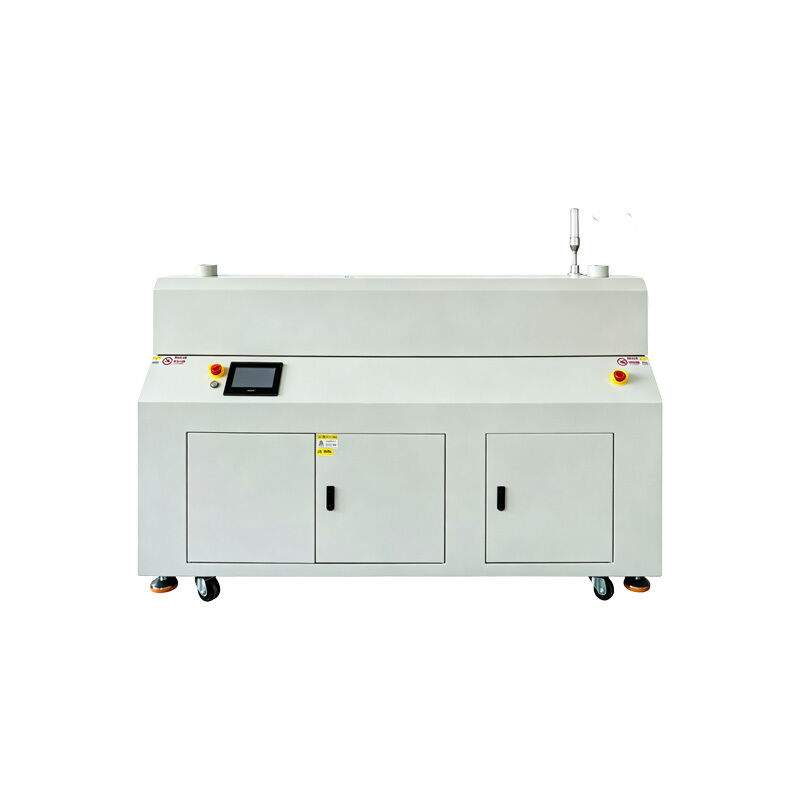

| Kontrol Metodu ve İletişim | Anahtar kontrol | PLC + dokunmatik ekran, SMEMA iletişim sinyali portu |
CNSMT, PCB termal sertleştirme ekipmanları üretiminde uzmanlaşmış, mesh kemer PCB termal sertleştirme fırınları, tünel tipi sıcak hava kurutma fırınları,standart dışı özelleştirme desteği ile kutu tipi PCB fırınları.
Çevrimiçi sürekli kurutma fırınları, otomatik sürekli çalışma için SMT montaj ve kaplama üretim hatlarıyla sorunsuz bir şekilde bağlanır.Kutu tipi modeller küçük parti numuneleme ve aralıklı üretim senaryolarına uygundur.
Güvenlik Önlemleri
- Çalışma sırasında yüksek sıcaklıklı bileşenlere dokunmayın.
- Kutuyu açmayın veya havalandırma deliklerini kapatmayın.
- Yanıcı, patlayıcı ve koroziv maddelerin pişirilmesini kesinlikle yasaklayın
- Sadece profesyonel personelin çalışmasına izin verilir.
- Fırının içindeki atıkları ve tozları düzenli olarak temizleyin
- Güç kapatıldıktan ve soğutulduktan sonra bakım yapılır.
Tüm ekipmanlar, sabit performansla sıkı kalite denetimine tabi tutulur.ve ömür boyu teknik destek ile kapsamlı makine kalite güvencesi.
Müşteri Geri bildirimleri
CNSMT ağ kemeri PCB termoset fırını, hassas sıcaklık kontrolü, istikrarlı segmentli sıcaklık yönetimi ve seri devre kartı üretimi için uygun tekdüze kurutma sertleştirme özelliğine sahiptir.Ekipman düşük arıza oranı ve istikrarlı üretim kapasitesi ile sorunsuz çalışır.
Sıkça Sorulan Sorular
Cihaz için hangi sertleştirme işlemleri uygundur?
PCB üç kanıtlı boya sertleştirme, akış kurutma, devre kartı mürekkep sertleştirme ve çeşitli yumuşak ve sert devre kartları için bileşen nemden koruyucu pişirme gibi ana akım süreçleriyle uyumludur.
PCB üç kanıtlı boya sertleştirme, akış kurutma, devre kartı mürekkep sertleştirme ve çeşitli yumuşak ve sert devre kartları için bileşen nemden koruyucu pişirme gibi ana akım süreçleriyle uyumludur.
Otomatik montaj hatlarına bağlanabilir mi?
Standart mesh kemer yapısı, büyük ölçekli operasyonlar için sürekli seri üretimini destekleyen ön uç ve arka uç otomasyon ekipmanlarıyla sorunsuz bir şekilde bağlantı kurar.
Standart mesh kemer yapısı, büyük ölçekli operasyonlar için sürekli seri üretimini destekleyen ön uç ve arka uç otomasyon ekipmanlarıyla sorunsuz bir şekilde bağlantı kurar.
Peki ya sıcaklık doğruluğu ve istikrarı?
Segmentli sıcaklık kontrol sistemi, tekdüze ve hassas sıcaklık kontrolünü sağlar, hassas devre kartları için levha deformasyonunu ve eşit olmayan sertleştirmeyi etkili bir şekilde önler.
Segmentli sıcaklık kontrol sistemi, tekdüze ve hassas sıcaklık kontrolünü sağlar, hassas devre kartları için levha deformasyonunu ve eşit olmayan sertleştirmeyi etkili bir şekilde önler.
Standart olmayan özel boyutları destekler mi?
Farklı ürün ve üretim gereksinimlerini karşılamak için fırın vücut uzunluğunun, ağ kemeri hızının, besleme / boşaltma yüksekliğinin ve sıcaklık kontrol parametrelerinin özelleştirilmesini destekler.
Farklı ürün ve üretim gereksinimlerini karşılamak için fırın vücut uzunluğunun, ağ kemeri hızının, besleme / boşaltma yüksekliğinin ve sıcaklık kontrol parametrelerinin özelleştirilmesini destekler.
Günlük bakım kolay mı?
Ekipmanın basit yapısı, kolay çöp temizliği, düşük arıza oranı, uygun günlük çalışma ve satış sonrası süreç boyunca kapsamlı teknik rehberlik özelliği vardır.
Ekipmanın basit yapısı, kolay çöp temizliği, düşük arıza oranı, uygun günlük çalışma ve satış sonrası süreç boyunca kapsamlı teknik rehberlik özelliği vardır.
Sertifikasyon
CNSMT, segmentli sıcaklık kontrolü ve standart dışı özelleştirme ile ağ kemeri PCB termal sertleştirme fırınlarının Ar-Ge ve üretiminde uzmanlaşmıştır.istikrarlı çalışma, ve yüksek maliyetli performans.
