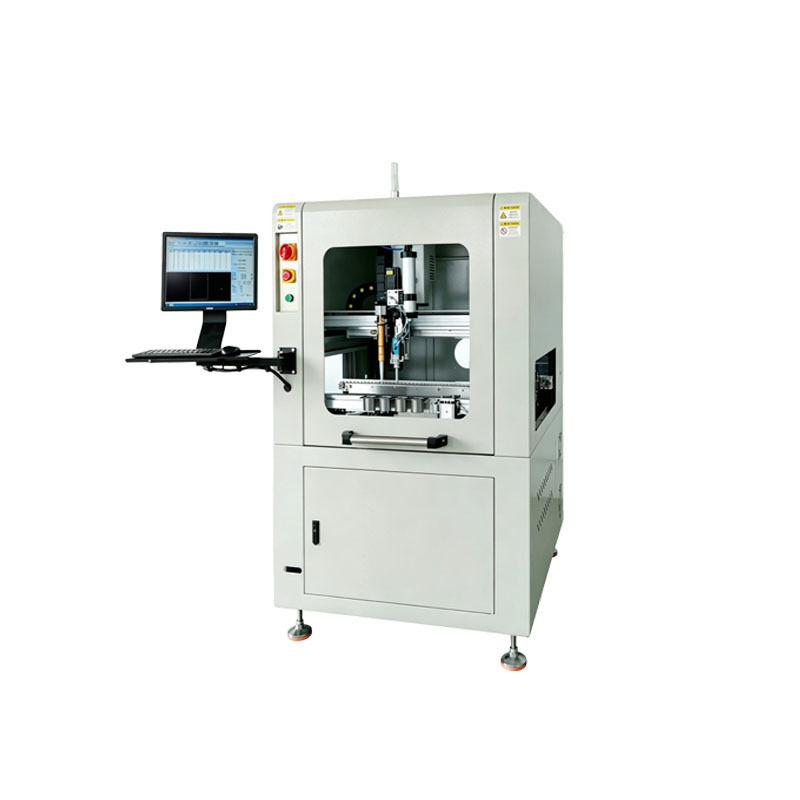

SMT Reflow Lehimleme Hassaslıklı Kaplama Makinesi Tam Otomatik Görsel Hizalama Kaplama Ekipmanı
SMT Reflow Lehimleme Precision Kaplama Makinesi
Elektronik üretim uygulamaları için gelişmiş seçici kaplama yeteneklerine sahip Tam Otomatik Görsel Hizalama Kaplama Ekipmanı.
Ürün Genel Görünümü
MK yüzey kaplama sistemi, montaj hattı yolları ve SMEMA iletişim arayüzleri ile donatılmış yüksek performanslı bir kaplama çözümüdür.Ev aletleri de dahil olmak üzere çeşitli elektronik üretim sektörleri için verimli ve güvenilir üretim performansı sağlamak, yeni enerji ve araç elektroniği.
Uygulama Alanı
- PCBA substratlarının her iki tarafında seçici püskürtme
- Çok panelli montaj işleme
- Yüksek üretim kapasitesi gereksinimleri
- Bileşenlerin ve iğnelerin doğru seçici kaplamaları
Ekipman Özellikleri
- İthalat edilen hassas basınç düzenleyici valf ve dijital basınç ölçer ile kauçuk valf atomizasyon basınç düzenleyici
- Z eksenine monte edilmiş hava basıncı düzenlemesi, sezgisel ayarlama ve operatör verimliliğinin iyileştirilmesi için
- Özel tasarlanmış paslanmaz çelik zincir taşıyıcı ve aşınmaya dayanıklı şeritlerle açık model malzeme taşıma yolu
- Demiryolunun deformasyonunu önlemek için elektrikle genişlik ayarlaması olan senkroniz kemer aktarım mekanizması
- CNC işlenmiş raf bağımsız saf çelik portre çerçevesi ile büyük plaka ray paralelliği ve dikliği sağlamak
- Daha iyi bir atölyede ortam için bağımsız egzoz çıkışları olan ray girişinde/çıkışında rüzgar perdeleri
- Anlayışlı püskürtme yolu görselleştirmesi ile öğretim modu programlaması
- Kullanıcı dostu işletim arayüzü ile hata ses ve ışık alarmı
- Verimli çok panel işleme için yörüngenin yansıtılması, düzenlenmesi ve kopyalama yetenekleri
- Çıktı ve çalışma süresi istatistikleri de dahil olmak üzere otomatik veri toplama ve görüntüleme
- Düzüllerin sertleşmesini önlemek için bekleme süreleri sırasında yapıştırma valfinin ısıtma alanına otomatik hareket etmesi
Çalışma prensibi
Kaplama sistemi, hassas hareket kontrolü ile gelişmiş seçici kaplama teknolojisini kullanır.Yüksek doğruluk ve güvenilirlik ile çeşitli üretim taleplerini karşılamak için tasarlanmıştır.
Teknik özellikler
| Parametre Tipi | Spesifikasyon |
|---|---|
| Kaplama parametreleri | V-7: X=310/450, Y=450, Z=100mm, Eşzamanlı çift oda V-7e: X=400, Y=450, Z=100mm, Asinkron dört oda V-7a: X=430, Y=450, Z=100mm, Mesh adım çift valf V-7u: X=Y=450, Z=100mm, U dönüşü 360°, İki valf eğilebilir V-7b: X=380, Y=450, Z=100mm, Net adım dört valf |
| Bileşen Yüksekliği | Zincirin yüzeyinin 100 mm üzerinde ve 90 mm altında |
| PCB Kenarlık Alanı | PCBA işlem kenarı = 5 mm |
| Tek kaplama genişliği | 2-30mm (valf gövdesine bağlı olarak) |
| XYZ Eksen Sürüş Modu | Servo motor + top vida modülü |
| XY Ekseninin maksimum hızı | 800mm/s |
| Z Eksen Maksimum Hız | 300mm/s |
| XYZ Ekseninde Tekrarlanabilirlik | ±0,02 mm |
| Taşıyıcı sistemi | Çalışma yönü: Soldan sağa (standart) Taşıma yüksekliği: 92 ± 20 mm Transfer hızı: 2-13m/min Transfer motoru: Çift adımlı motor Amplituda modülasyonu: Akıllı elektrikli, genişliği 50-460mm |
| Valf konfigürasyonu | Ürün ihtiyaçlarına göre koordine edilen çoklu valf gövde kombinasyonları |
| Ekipman Gereksinimleri | Boyutlar: L1060 × W1200 × H1700 ((mm) Ağırlık: Yaklaşık 650 kg. Hava basıncı: ≥0.4Mpa Egzoz havanın hacmi: 900m3/h Güç: AC220V 50-60Hz Toplam güç tüketimi: 1.8KW |
Kontrol Sistemi
Hareket kontrol kartı ile endüstriyel bilgisayar, Windows 7/10 işletim sistemi ile MK kontrol yazılımı, öğretim / klavye ve fare programlama, standart SMEMA arayüzü,endüstri 4 için isteğe bağlı MES sistemi entegrasyonu.0 akıllı üretim.
Güvenlik Önlemleri
- Adlık çalışma basıncı sınırları içinde çalışmak; aşırı basınç çalışması yasaktır.
- Ekipmanın güvenilir bir şekilde topraklandığından ve elektrikli güvenlik protokollerinin uygulandığından emin olun.
- Basınç şokundan kaçınmak için valfleri yavaşça aç ve kapat
- Boru hatlarını, aletleri, valfleri ve güvenlik valflerini düzenli olarak kontrol edin
- Bakım öncesi güç bağlantısını kes ve basıncı düşür
- Normal olmayan bir gürültü, aşırı ısınma veya sızıntı meydana gelirse cihazı hemen kapatın
- Yetkisi olmayan personel ekipmanları veya boru hatlarını değiştirmemelidir.
Satış sonrası hizmet garantisi
- Temel bileşenler için genişletilmiş kapsama ile 12 aylık tam makine garantisi
- Arızalara hızlı yanıt veren 24/7 teknik danışmanlık hizmetleri
- Ücretsiz yerleşik kurulum, hata ayıklama ve kapsamlı eğitim
- Garanti süresinden sonra ömür boyu teknik destek
- Orijinal yedek parçaların uzun vadeli tedarikleri
