Vurgulamak
Otomatik PCB yükleyici makinesi
,SMT hat PCB yükleyicisi
,Tam otomatik PCB yükleme sistemi
-
Menşe yeriÇin
-
Marka adıCNSMT
-
SertifikaCE-flipper machine-elevator
-
Model numarasıHN-L10
-
Min sipariş miktarı1 takım makine veya karışık sipariş de kabul edilebilir. Taşıma: Toplu veya Konteynerlerle
-
Fiyatpazarlık edilebilir
-
Ambalaj bilgileriStandart ihracat kutuları ve sağlam sert ahşap paketlerin her ikisi de seçeneklerdir
-
Teslim süresi1-2 iş günü
-
Ödeme koşullarıL/C, D/A, D/P, T/T, Western Union, MoneyGram

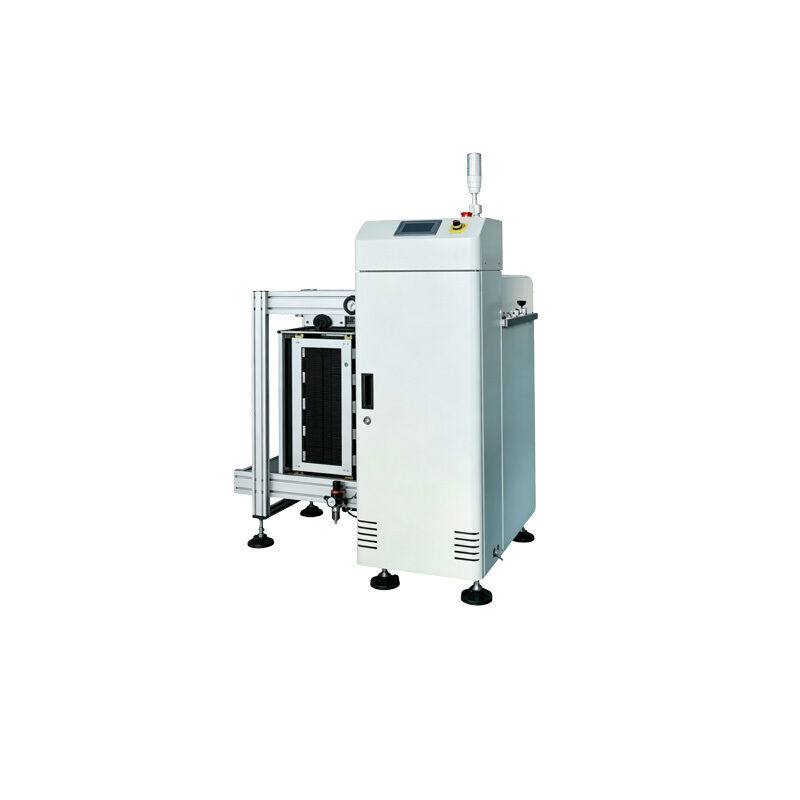

Tamamen otomatik PCB yükleyici.
PCB Tam Otomatik Yükleyici
SMT üretim hatları için gelişmiş otomasyon ekipmanı, verimli PCB işleme ve besleme işlemleri için tasarlanmıştır.
Uygulama Alanı
SMT kaplama üretim hatları için idealdir, çeşitli üretim gereksinimlerini karşılamak için büyük ve küçük çerçeve boyutlarında mevcuttur.
Temel Özellikler
- PLC + dokunmatik ekran kontrol sistemi, sezgisel menü gösterimi
- Ses ve ışık alarm sistemi ile hata tespiti
- Kesintisiz entegrasyon için SMEMA iletişim sinyali bağlantısı ile donatılmıştır
Uygulama Alanları
Tam otomatik PCB yükleyici makinesi, 3C tüketici elektroniği, otomotiv elektroniği, endüstriyel kontrol güç kaynağı, tıbbi elektroniği, güvenlik akıllı evi,ve yeni enerji fotovoltaikleri. SMT yüzey montajı, DIP plug-in, AOI denetimi, PCB işlemi ve bitmiş ürün test üretim hatları ile bütünleşir,otomatik PCB besleme işlemlerini mümkün kılmak için baskı makineleri ve yüzey montaj ekipmanları ile sorunsuz bir şekilde bağlantılı.
Teknik özellikler
| Parametreler | Küçük Çerçeve Makinesi | Büyük çerçeveli makine |
|---|---|---|
| İş Yönü ve PCB Kenarlık Alanı | Sol → Sağ (standart), Sağ → Sol (ihtimal); PCBA işlem kenarı ≥ 5 mm | Sol → Sağ (standart), Sağ → Sol (ihtimal); PCBA işlem kenarı ≥ 5 mm |
| Taşıma Yüksekliği ve Maksimum Bileşen Yüksekliği | 920±20mm, 45mm'den küçük (özelleştirilebilir) | 920±20mm, 45mm'den küçük (özelleştirilebilir) |
| Işınlama sistemi | Siyah naylon düz mühendislik zinciri | |
| Motor yapılandırması | 3 sabit hız motoru + 1 fren motoru | |
| Malzeme çerçeve boyutu | 355×320×565 mm | 535×530×565 mm |
| PCB'nin maksimum boyutu | L50×W50 - L330×W250 mm | L50×W50 - L525×W460 mm |
| Kaldırma mekanizması | Alüminyum dökme entegre kaldırma platformu ile top vida | |
| Genel Boyutlar (Gönder/Al) | Gönder: 1330×780×1200 mm Al: 1750×780×1200 mm |
Gönder: 1800×1120×1350 mm Al: 2520×1120×1350 mm |
| Güç Gereksinimleri | ≥0.4Mpa hava basıncı, 220V 50-60Hz güç kaynağı | |
| Güç tüketimi ve ağırlık | 0.5KW, ≈240Kg | 0.5KW, ≈290Kg |
| Kontrol Sistemi | PLC + ekran kontrol dokunmatik ekran, SMEMA iletişim bağlantısı | |
SMT devre kartı otomatik yükleyicisi, SMT üretim hatları için gerekli otomasyon ekipmanıdır.Mükemmel bir şekilde lehimli pasta baskı makinelerine uyum sağlayarak ve sürekli elde etmek için SMT üretim ekipmanı ile sorunsuz bir şekilde bağlanarak, insansız PCB besleme operasyonları.
Sabit çalışma ve hassas hizalama ile PCB besleme makinesi manuel yüklemeyi etkili bir şekilde değiştirir,üretim hattının verimliliğini önemli ölçüde arttırırken operasyonel hataları ve elektrostatik hasarı ortadan kaldırmakSistem standart devre kartlarının seri üretimini destekler ve standart olmayan PCB otomatik besleme gereksinimleri için özelleştirilebilir.Çeşitli düzensiz ve özel boyutlu PCB panellerinin büyük uyarlanabilirliğe sahip olması.
Modellerimiz, otomatik tablo yükleme, alma ve sürekli besleme işlevlerini kompakt bir yapıda birleştiren ana akım entegre SMT PCB yükleyici stillerini kapsar.Ekipman hızlı hat değiştirme ve hata ayıklama destekler, 3C elektroniği, otomotiv elektroniği, endüstriyel kontrol ve tıbbi uygulamalar dahil olmak üzere birçok endüstride SMT üretim hatları için uygundur.
Güvenlik Önlemleri
- Çalışma sırasında tahta besleme alanına ulaşmayın.
- Acil duraklama düğmesinin yerini öğrenin
- Bakım, güç kesme işlemlerini gerektirir.
- Ekipmanın izinsiz değiştirilmesi kesinlikle yasaktır.
- Aksesuarların düzenli olarak kontrol edilmesi gerekir
Satış sonrası hizmet
- Tam makine garantisi kapsamı
- Ücretsiz sitede hata ayıklama ve eğitim
- 24/7 teknik destek ve S&A
- Hızlı sorun giderme yardımı
- Fabrika orijinal parçalarının uzun vadeli tedarikleri
Müşteri Geri bildirimleri
Müşteriler, CNSMT otomatik SMT PCB yükleyicilerinin istikrarlı bir şekilde çalıştığını ve besleme verimliliğini önemli ölçüde artıran lehimleme pasta yazıcılarıyla iyi bir şekilde bağlandığını bildirmektedir.Standart olmayan özel tasarımlar üretim hatlarına mükemmel bir şekilde uymaktadır.Satış sonrası ekip hızlı yanıtlar ve zamanında sitede komisyonlama sağlar. Mükemmel maliyet performansı, uzun vadeli işbirliğine ve kapasite genişlemesi için tekrar satın almalara yol açmıştır.
Sıkça Sorulan Sorular
- Karton ve emici karton dengesizliği:Emme fincanı sızıntısı, tahta bükülmesi veya boş emme veya birden fazla tahta emmesi ile sonuçlanan yükseklik parametresi ayar sapmalarından kaynaklanır
- Doğru olmayan hizalama ve besleme sapması:Kayışlı kemerler, anormal rehber ray aralıkları, kirli sensörler veya matbaa makinelerinin yanlış hizalandırılması nedeniyle
- Anormal başlatma/durma işlevi:Fotoelektrik indüksiyon arızası, yetersiz hava basıncı veya açıklanamayan kapatma/sürekli boş tablo teslimatı sonucu
- Yükseltme kekeleme ve anormal gürültü:Vuruşlarda yağlanma eksikliğinden, rehber raylarda toz birikmesinden veya kaldırma motorlarına aşırı yüklenmesinden kaynaklanır
Sertifikalar
CNSMT, otomatik SMT PCB yükleyicileri, SMT kart işleme makineleri, baskı makinesi eşleştirme besleyicileri, özelleştirilmiş standart dışı ekipman,ve bütünleşik yükleme-tahliye modelleriMakinelerimiz 3C, otomotiv elektroniği ve endüstriyel kontrol endüstrilerinde yaygın olarak kullanılıyor ve rekabetçi fiyatlarla dünya çapında satılıyor.SMT üreticileri için tam satış sonrası hizmet ve özel çözümler sağlıyoruz.
