Vurgulamak
yüksek hassasiyetli SMT kaplama makinesi
,SMT için tüm tahta kaplama makinesi
,garantili SMT hat kaplama makinesi
-
Menşe yeriÇin
-
Marka adıCNSMT
-
SertifikaCE- Precision Coating
-
Model numarasıHN-Vision1
-
Min sipariş miktarı1 takım makine veya karışık sipariş de kabul edilebilir. Taşıma: Toplu veya Konteynerlerle
-
Fiyatpazarlık edilebilir
-
Ambalaj bilgileriStandart ihracat kutuları ve sağlam sert ahşap paketlerin her ikisi de seçeneklerdir
-
Teslim süresi1-2 iş günü
-
Ödeme koşullarıL/C, D/A, D/P, T/T, Western Union, MoneyGram

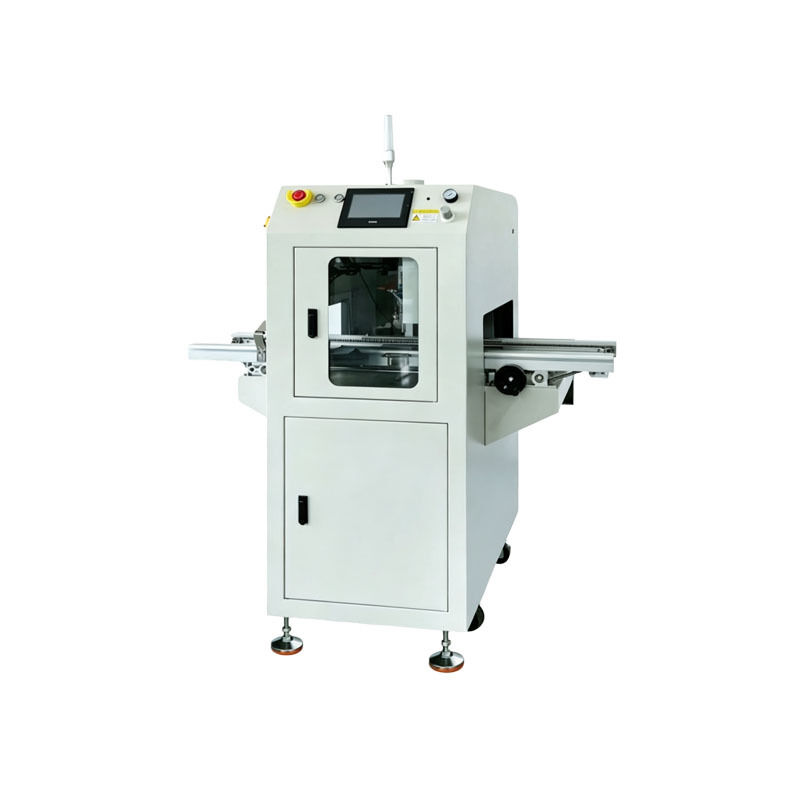

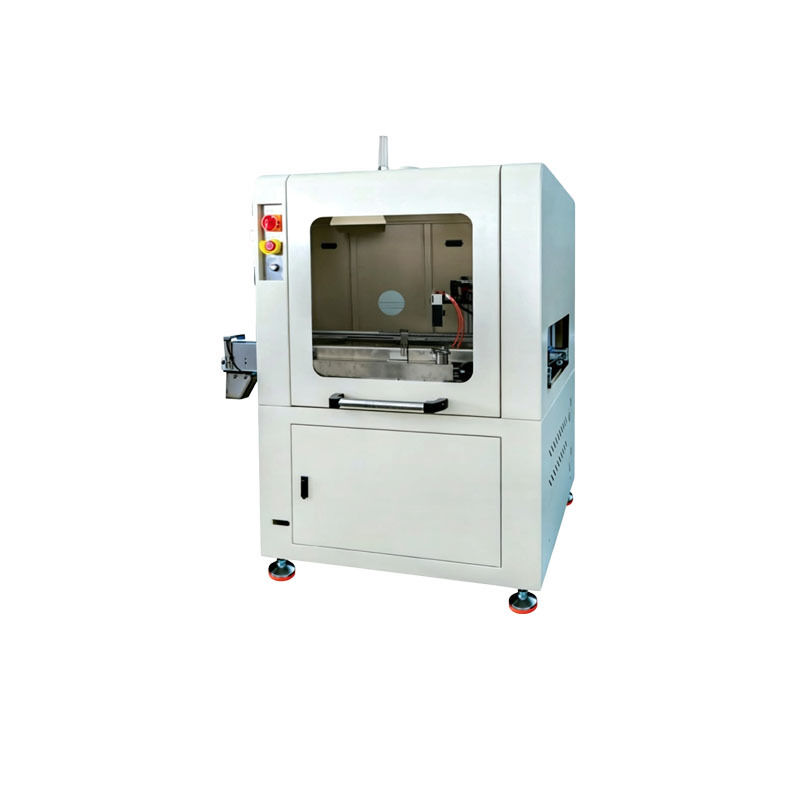

Yüksek hassasiyetli tüm tahta kaplama makinesi
Yüksek hassasiyetli tüm karton kaplama makinesi
Uygulama Alanı
Çeşitli endüstriyel kaplama uygulamaları için uygundur:
- Tüm bileşen yüzeylerine kaynak yüzeyinin püskürtülmesi
- Çok panelli panellerin büyük alanlara püskürtülmesi
- Bitki aydınlatma şeritlerinin lehim yüzeyi püskürtülmesi
- LED büyük mesafe ekranları
V1/V1S Aygıt Özellikleri
- Düzgün atomlaştırma hava basıncı ayarlaması için yüksek hassasiyetli basınç düzenleyici valf
- Özel paslanmaz çelik zinciri ve kullanım ömrünün uzatılması için aşınmaya karşı dirençli şeritleri olan açık model malzeme taşıma yolu
- Uzun süreli istikrarı sağlayan ray genişliği ayarlama için çift aktarım mekanizmaları
- Atölyenin ortamını iyileştirmek için bağımsız egzoz portları olan ray giriş/çıkışında ön camlar
- Kullanıcı dostu menü görüntüleme arayüzü ile hata ses ve ışık alarmı
İsteğe bağlı fonksiyonlar
Akıllı boya kapasitesi algılama, otomatik valf temizleme, otomatik zincir temizleme (yalnızca Vision1S için kullanılabilir)
Teknik özellikler
| Çeşitleri | Proje. | HN-Vision1 | HN-Vision1S |
|---|---|---|---|
| Kaplama parametreleri | Y ekseni yolculuğu ve bileşenlerin maksimum yüksekliği | Y=420mm; zincir yüzeyinin üzerinde 70mm ve altında 70mm | |
| PCB kenar boşluğu ve tek kaplama genişliği | PCBA işlem kenarı ≥ 5mm: 2-30mm (küçük atomlama, büyük atomlama) | ||
| Y eksenli sürücü modu | Adımlı motor + kemer modülü | Servo motor + kemer modülü | |
| Y ekseni en yüksek sürüş hızı | 600mm/s | ||
| Taşıyıcı sistemi | Çalışma yönü | Sol L - Sağ R (standart), (sağ R - sol L isteğe bağlı) | |
| Taşıma yüksekliği ve taşıma hızı | 920±20mm; 2-13m/min | ||
| Şanzıman motoru ve amplitud modülasyon yöntemi | Düzenlenebilir hız motoru, hız dijital göstergesi; Hattı genişliğinin manuel ayarlanması, amplitud modülasyon genişliği 50-460mm | ||
| Çöpeleme valfi yapılandırma sistemi | Valf düzenlemesi | 1 sprey valfini yapılandırın | |
| Atomlaştırma hava basıncı ayarlama | Presyon düzenleyici valf+dijital mekanik sayaç | ||
| Besleme sistemi | 10L basınçlı yapıştırıcı besleme kovası ve 2L paslanmaz çelik temizlik kovası ile donatılmıştır | ||
| Ekipman alanı gereksinimleri | Boyutları | L1060*W930*H1700 ((mm) | L1060*W1000*H1700 ((mm) |
| Ekipmanın ağırlığı | Yaklaşık 320 kilo. | Yaklaşık 480 kilo. | |
| Ekipmanın hava basıncı | ≥0.4Mpa | ||
| Egzoz havanın hacim gereksinimleri | 900m2/h, Egzoz çıkışının çapı 100mm | 900m2/h, Egzoz çıkışı çapı 150mm * 1 | |
| Aygıt gücü ve toplam güç tüketimi | AC220V 50-60Hz 1.2KW | ||
| Kontrol yöntemi | PLC + dokunmatik ekran | ||
PCB Tüm Karton Kaplama Makinesi Özet
PCB tüm kart kaplama makinesi, devre kartlarının kapsamlı korunması için özel olarak tasarlanmış otomatik üç kanıtlı işleme ekipmanıdır.Ayrıca devre kartı tüm kart kaplama ekipman veya PCB tüm kart püskürtme makinesi olarak da bilinir, SMT elektronik üretim, endüstriyel kontrol, yeni enerji ve ev aletleri endüstrileri için parti koruma üretiminde yaygın olarak kullanılır.
Bu akıllı cihaz, geleneksel manuel boyama ve ıslatma işlemlerini değiştirir ve tüm PCB devrelerinin tam kapsamlı püskürtülmesini sağlar.Yerel püskürtmenin sınırlamalarını ortadan kaldırır ve karton yüzeylerinin tekdüze kaplamasına ulaşır, bileşen yüzeyleri ve tüm yönlerdeki iğne boşlukları.
Hassas Kaplama Teknolojisi
Yüksek hassasiyetli püskürtme kontrol sistemlerine dayanarak, ekipman yapıştırıcı miktarını, püskürtme hızını ve atomlaşma etkilerini doğru bir şekilde ayarlar.Bu, kaplama eksikliği sorunlarını ortadan kaldırırken tekdüze kaplama kalınlığını sağlar, yapıştırıcı birikimi ve eşit olmayan kalınlık.
Sonuçta yoğun ve istikrarlı üç kanlı koruyucu film nem direnci, yalıtım, korozyon önleme, tuz sisine dayanıklılık ve yaşlanma koruması sağlar.Elektronik ürünlerin istikrarını ve ömrünü önemli ölçüde artırmak.
Malzeme Uygunluğu ve Otomasyon
Güçlü uyarlanabilirliğe sahip olan ekipman, akrilik, poliüretan ve silikon da dahil olmak üzere çeşitli geleneksel üç kanıtlı boyalarla uyumludur.Hem sıradan hem de hassas devre plakaları için farklı viskozluk kaplamaları için püskürtme ihtiyaçlarını ve koruma gereksinimlerini karşılar.
Yüksek otomasyon seviyeleri ile sürekli seri operasyonlarını destekleyen, manuel tekrarlanan kaplamayı ortadan kaldırır, işgücü maliyetlerini ve kaplama kayıplarını azaltırken üretim verimliliğini büyük ölçüde artırır.
Operasyonel Avantajlar
PCB tüm kart kaplama makinesi, istikrarlı işleyiş, basit kontroller, uygun bakım ve güçlü evrenselliğe sahiptir.Otomatik üretim hatlarıyla bütünleşebilir veya tek bir makine olarak bağımsız olarak çalışabilir, hem küçük işleme tesisleri hem de devre kartı koruma teknolojilerini yükselten büyük elektronik üretim şirketleri için idealdir.

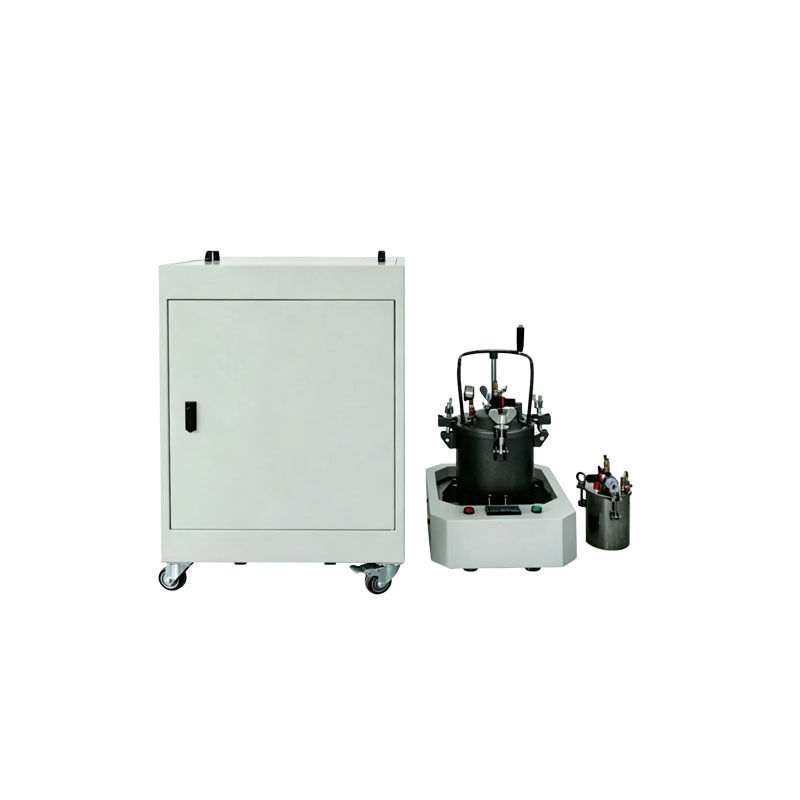

Taşıma Kabinesi ve Yapıştırıcı Tedarik İzleme Sistemi

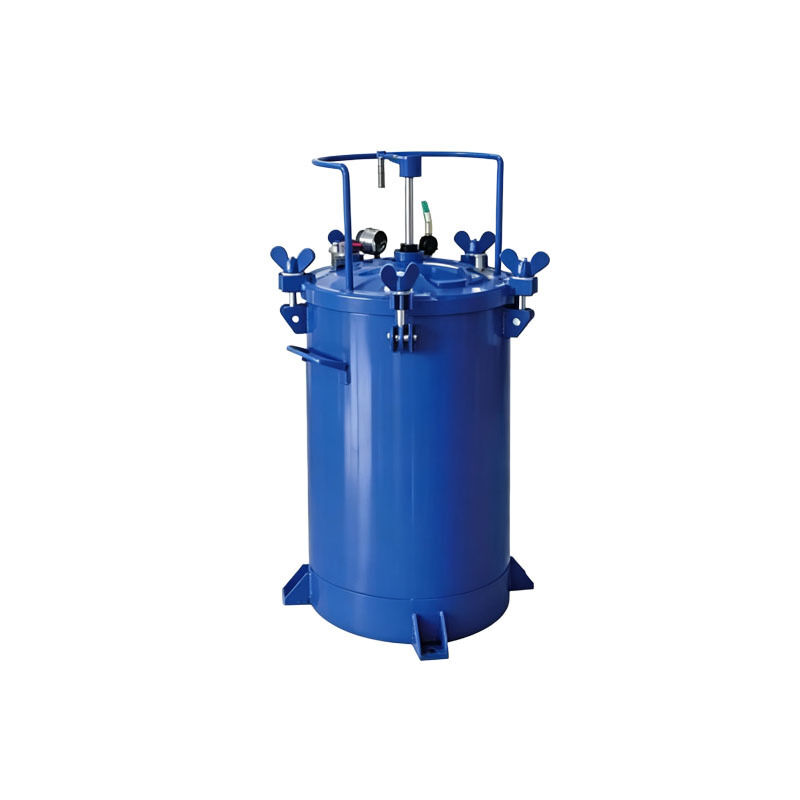

Yapıştırıcı Tedarik Sistemi
