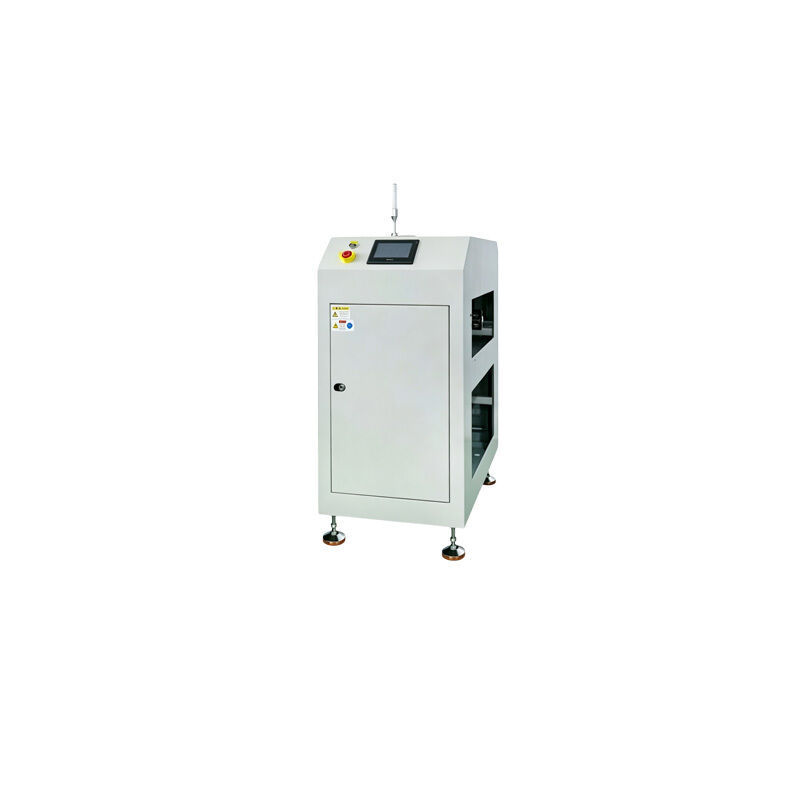

SMT devre kartı otomatik kaldırma/montaj hattı PCB otomatik çevirme makinesi
-
Vurgulamak
SMT PCB otomatik çevirme makinesi
,PCB montaj hattı kaldırma makinesi
,SMT devre kartı çevirme ekipmanları
-
Menşe yeriÇin
-
Marka adıCNSMT
-
SertifikaCE-flipper machine-elevator
-
Model numarasıHN-L450-F180
-
Min sipariş miktarı1 takım makine veya karışık sipariş de kabul edilebilir. Taşıma: Toplu veya Konteynerlerle
-
Fiyatpazarlık edilebilir
-
Ambalaj bilgileriStandart ihracat kutuları ve sağlam sert ahşap paketlerin her ikisi de seçeneklerdir
-
Teslim süresi1-2 iş günü
-
Ödeme koşullarıL/C, D/A, D/P, T/T, Western Union, MoneyGram
SMT devre kartı otomatik kaldırma/montaj hattı PCB otomatik çevirme makinesi
SMT Devre Kartı Otomatik Asansör / Montaj Hatı PCB Otomatik Dönüştürme Makinesi
SMT üretim hatları için tasarlanmış gelişmiş otomasyon ekipmanları, elektronik üretim süreçleri için verimli PCB kaldırma ve çevirme çözümleri sağlar.
Uygulama Alanı
- SMT kaplama üretim hattına ve standart olmayan ekipman üretim hattına uygulanabilir
Temel Özellikler
- PLC + hata sesi ve ışık alarmı ve menü gösterimi ile dokunmatik ekran kontrolü
- SMEMA iletişim sinyali bağlantısı ile donatılmıştır.
Uygulama Alanları
- PCB besleme, kaldırma ve geri akış lehimlenmesinden önce ve sonra kart döngüsü için SMT yama üretim hattı
- PCB işlem sonrası: AOI denetimi, uyumlu kaplama, bileşen ekleme
- Yeni enerji endüstrisi: enerji depolama PCB, güç kaynağı ve pil devre kartı imalatı
- Endüstriyel kontrol ve ev aletleri devre kartı otomatik montaj hattı
Teknik özellikler
| Spesifikasyon | HN-L450 Otomatik Asansör | HN-F180 Otomatik Dönüştürme Makinesi |
|---|---|---|
| Çalışma yönü ve PCB kenar alanı | Sol L <--> Sağ R; PCBA işlem kenarı ≥ 5 mm | |
| Bileşenlerin taşıma yüksekliği ve maksimum yüksekliği | 920 ± 20mm: Zincirin yüzeyinin 100mm üzerinde ve 90mm altında | |
| Taşıma hızı | 2-5m/dakika | 8-13m/min |
| Şanzıman motoru ve amplitud modülasyon yöntemi | Adımlı motor, elektrikle ayarlanabilir ray genişliği, amplitud modülasyon genişliği 50-460mm | |
| Sürücü Türü | Motor + zincirle kaldırma | Motor+senkroniz kemerle çalıştırılan tersine çevirme |
| Ekipmanın çarpması | Kaldırma yüksekliği 450mm | 180° çevir. |
| Genel boyutlar | L640*W1000*H1350 (mm) | L640*W1100*H1350 (mm) |
| Ekipmanın hava basıncı ve güç kaynağı | ≥0.4Mpa, AC220V 50-60Hz | |
| Ekipmanın toplam güç tüketimi ve ağırlığı | 0.8KW, Yaklaşık 180Kg. | |
| Kontrol modu ve iletişim portu | PLC + dokunmatik ekran, SMEMA iletişim sinyali portu | |
Fabrikamız PCB otomatik asansörleri, devre kartı kaldırma ekipmanları, SMT yükleme ve boşaltma asansörleri, yanı sıra PCB otomatik tersine çevirme makineleri tedarik etme konusunda uzmanlaşmıştır.Devre kartı çevirme makineleriSMT montaj hatlarını destekleyen temel otomasyon yardımcı ekipmanlarıyız.
PCB otomatik tersine çevirme makinesi, çeşitli geleneksel ve standart olmayan PCB devreler için uygun olan devre kartlarının üretim süreci için özel olarak tasarlanmıştır.Elektronik SMT'de yaygın olarak kullanılır, test, montaj, kaplama ve diğer işlemler.
PCB kaldırma ekipmanları sorunsuz çalışır ve SMT üretim hattındaki malzeme aktarım işini verimli bir şekilde tamamlayabilen ayarlanabilir kaldırma yüksekliğine sahiptir.Çeşitli üretim süreçlerini etkili bir şekilde bağlar, ve tablo çarpışmasını ve hasarını önler. Destekleyen SMT tersine çevirme ekipmanları, devre kartlarının tersine çevirme dönüşümünü hızlı bir şekilde tamamlayabilir,Çift taraflı yüzey montajı ve çift taraflı denetleme üretim ihtiyaçlarını karşılamak, ve üretim hattının otomasyon seviyesini büyük ölçüde iyileştirir.
Tüm ekipman çalıştırılması kolaydır, yüksek uyumludur ve düşük bir arıza oranına sahiptir.Ekipmanın yüksek maliyet verimliliği vardır, istikrarlı kalite ve yerli ve yabancı pazarlarda popülerdir. Aynı zamanda, tümsel satış sonrası hizmetle donatılmıştır, kurulum, hata ayıklama,ve işletmelerin maliyetleri düşürmesine ve verimliliğini artırmasına yardımcı olmak için teknik destek.
Kullanım Önlemleri
Ekipman uygun şekilde topraklanmış olmalı ve nominal voltajda çalışmalıdır. Aşırı yüklenme, zorla kaldırma ve tersine çevirme kesinlikle yasaktır.Şanzıman parçalarına uzanmak ve dokunmak yasaktır.Teknik olmayan personelin izin almadan parametreleri sökmesine veya değiştirmesine izin verilmez.Ayrıca hava ve elektrik devrelerinin de kontrolü gerekiyor..
Satış sonrası bakım garantisi
Tam makine garantisi, insan dışı hatalar için ücretsiz bakım. Arızalar hızlıca araştırılabilir ve uzaktan yönlendirilebilir ve zor sorunlar yerinde onarılabilir.Hayat boyu maliyet fiyatı orijinal fabrika aksesuarları sağlar, tam süreç teknik desteği, ekipman kalibrasyonu ve satış sonrası takip hizmetleri.
Müşteri Geri bildirimi ve Satış sonrası iletişim
Yükselticiler ve PCB kanatları sorunsuz çalışır ve düşük arıza oranıyla üretim verimliliğini artırır.Güvenilir kalite ve düşünceli destek yüksek müşteri memnuniyeti ve tekrar siparişler kazanır.
Sıkça Sorulan Sorular
- Cihazlar hangi PCB panellerine ve üretim hatlarına uyumludur?
Genel SMT devre kartları, yeni enerji PCB'leri ve endüstriyel kontrol devre kartları standart SMT montaj hatlarına bağlanabilir, standart olmayan özel armatürleri ve modelleri destekleyebilir,ve çoklu spesifikasyon kartlarının üretimine uyarlanır. - Ekipman sıkışıp kalırsa ve kaldırma / çevirme düzgün olmazsa ne yapmalıyım?
Öncelikle makineyi durdurun ve panelin aşırı yüklenmesini, transmisyon parçalarında toz birikmesini ve sıkışmasını ve yanlış parametreler ayarlarını kontrol etmek için gücü kesin.Basit hatalar hata ayıklama için uzaktan yönlendirilebilir, ve mühendislerin gelip incelemeleri için karmaşık problemler ayarlanabilir. - Cihaz hız ve yüksekliği ayarlayabilir mi?
Hız düzenlemesini desteklemek, yüksekliği ayarlamak, zamanlanmış başlangıç durması, parametreler tek bir dokunmatik ekranla ayarlanabilir, çalıştırılması kolaydır, farklı süreçlerin üretim ritmine uyarlanır. - Satış sonrası garanti ve aksesuarlar nasıl sağlanır?
Tam makine garantisi, insan dışı hatalar için ücretsiz bakım ve değiştirme; Asıl aksesuarların ömür boyu maliyet fiyatı tedarik, uzaktan teknik destek sağlamak, ekipman kalibrasyonu,ve düzenli bakım danışmanlık hizmetleri.
Sertifikasyon
CNSMT, SMT PCB otomatik kaldırıcıları ve döngü makineleri üretme konusunda uzmanlaşmıştır. Kalıcı ve istikrarlı ekipman SMT, denetim ve kaplama süreçlerine uyar. Ucuz maliyetli ürünler küresel olarak iyi satılır.Satış sonrası tam hizmetler sunuyoruz. Görevlendirme, eğitim ve bakım da dahil olmak üzere, dünya çapında elektronik üreticilerinden geniş bir güven kazanıyoruz.
