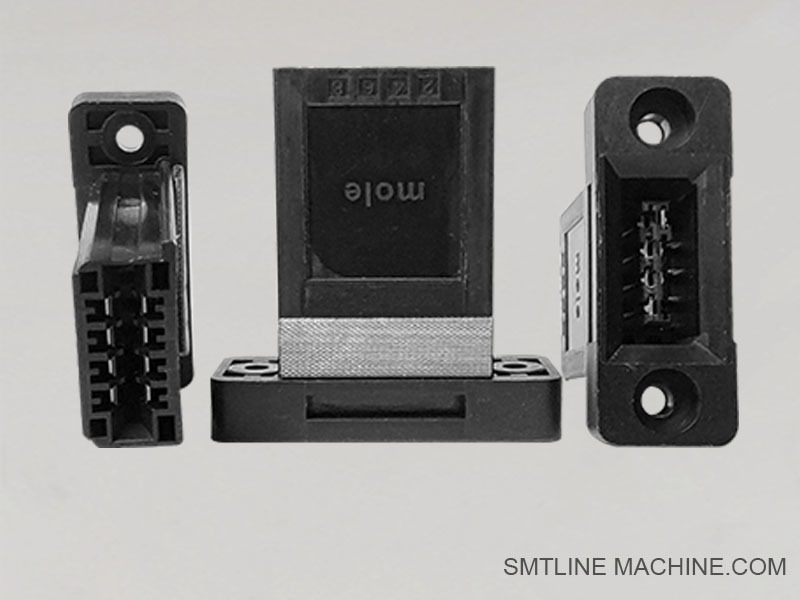

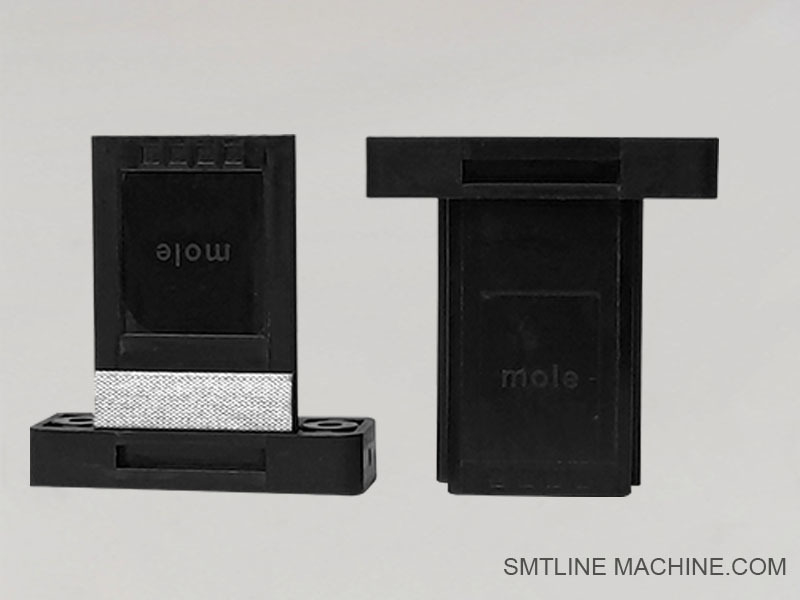

KHJ-MC1A9-00 – Elektrikli Besleyici İletişim Konektörü (Beyaz Kablo Yok)
Yamaha Motorlu Besleyiciler için İletişim Arayüz Konektörü

Genel Bakış
KHJ-MC1A9-00, Yamaha elektrikli (motorlu) besleyicilerle kullanılmak üzere tasarlanmış bir iletişim arayüz konektörüdür. Besleyici ve yerleştirme makinesi arasında elektriksel bir bağlantı görevi görerek, kontrollü besleme işlemini sağlamak için veri ve güç sinyallerini iletir. Bu sürüm, belirli konfigürasyonlarda isteğe bağlı veya kullanılmayan beyaz sinyal kablosunu içermez.

Temel Özellikler
Parça Numarası: KHJ-MC1A9-00
Uygulama: Yamaha SMT sistemleri için elektrikli (motorlu) besleyiciler
Fonksiyon: Besleyici ve yerleştirme makinesi arasında elektriksel iletişimi sağlar
Kablo Yapılandırması: Beyaz kablo dahil değildir (bazı modellerde kullanılır, diğerlerinde çıkarılır)
Konektör Tipi: Standart Yamaha besleyici arayüz konektörü
Yapı Kalitesi: Endüstriyel SMT kullanımı için sağlam muhafazaya sahip yüksek güvenilirlikli kontaklar

Avantajları
Kararlı ve doğru besleyici-makine iletişimini sağlar
Beyaz kablosuz sürüm, belirli Yamaha sistem varyantları için uygundur
Besleyici bakımı kapsamında kurulumu ve değiştirilmesi kolaydır
OEM parçası, tam uyumluluk ve sinyal bütünlüğü sağlar

Uygulamalar
Yamaha elektrikli (motor tahrikli) besleyicilerle kullanılır
YSM, YS ve YG serisi SMT makineleriyle uyumludur
Besleyici mantığının ve motor kontrolünün I/O portları aracılığıyla elektronik olarak yönetildiği yerlerde uygulanır

Özet
KHJ-MC1A9-00 İletişim Konektörü, makine ve besleyici arasında hassas sinyal iletimini sağlayan Yamaha elektrikli besleyiciler için önemli bir arayüz bileşenidir. Bu model, beyaz kabloyu hariç tutarak, belirli kablolama konfigürasyonları veya basitleştirilmiş uygulamalar için uygundur.









İlgili Aksesuarlar – KHJ-MC1A9-00 İletişim Konektörü

Notlar:
Bu konektör tipik olarak besleyicinin I/O iletişim noktasına takılır ve makine kontrolcüsünü besleyici mantık kartına bağlar.
İsteğe bağlı sinyaller veya teşhisler için yaygın olarak kullanılan beyaz kablo, belirli kablolama standartlarına veya konfigürasyonlarına uyacak şekilde bu sürümde hariç tutulmuştur.













İlgili Parça Numaraları – KHJ-MC1A9-00

Bu parça numaraları, Yamaha SMT makineleri ve motorlu besleyicileri arasında tam elektriksel iletişimi sağlamak için bir alt sistem olarak birlikte çalışır.









SSS Kılavuzu — KHJ-MC1A9-00
Elektrikli Besleyici İletişim Konektörü (Beyaz Kablosuz)
1. KHJ-MC1A9-00 ne için kullanılır?
Yamaha elektrikli (motorlu) besleyiciler için bir sinyal ve güç arayüz konektörüdür ve besleyici ile SMT yerleştirme makinesi arasında iletişime izin verir.
2. "Beyaz kablo yok" ne anlama geliyor?
Beyaz kablo tipik olarak isteğe bağlı bir sinyal hattı (besleyici hazır durumu veya toprak referansı gibi) taşır. Bu sürümde, basitleştirilmiş veya belirli kablolama konfigürasyonları için yaygın olan, kasıtlı olarak çıkarılmıştır.
3. Hangi besleyiciler KHJ-MC1A9-00 kullanır?
Özellikle ekstra sinyal hattı gereksinimi olmayan SS8MM, SS12MM vb. gibi Yamaha SS serisi elektrikli besleyicilerde kullanılır.
4. Bu konektör ayrı ayrı değiştirilebilir mi?
Evet, tam demeti veya anakartı değiştirmeden rutin bakım veya onarımın bir parçası olarak ayrı olarak değiştirilebilir.
5. Beyaz kablonun olmaması performansı etkiler mi?
Hayır, sisteminiz bu konfigürasyon için tasarlanmışsa, beyaz kablonun olmaması olumsuz bir etkiye sahip değildir. Her zaman belirli makineniz ve besleyici modelinizle uyumluluğu doğrulayın.
6. Konektör nasıl takılır?
Tipik olarak, kablo demeti (KHJ-MC1B0-00) aracılığıyla besleyicinin anakartına (KHJ-MC1A0-00) bağlanır ve standart Yamaha montaj donanımı veya konektör klipsleriyle sabitlenir.
7. Bu parça makine tarafı mı yoksa besleyici tarafı mı?
Makinenin besleyici yuvası elektrik arayüzüne takılan bir besleyici tarafı bileşenidir.
8. Beyaz kablolu bir sürüme ihtiyacım olursa ne olur?
Farklı bir parça numarası (örneğin, KHJ-MC1A9-01 veya tam kablo setli özel demet) sipariş etmeniz gerekir. Yamaha veya SMT tedarikçinizle onaylayın.
9. KHJ-MC1A9-00'ü nereden satın alabilirim?
Yetkili Yamaha SMT parça distribütörleri, üçüncü taraf besleyici onarım hizmetleri veya SMT yedek parça tedarikçileri aracılığıyla temin edilebilir.
10. Herhangi bir bakım veya inceleme ipucu?
Bükülmüş veya oksitlenmiş pimleri düzenli olarak inceleyin
Kabloları doğrudan çekmeyin; her zaman konektör gövdesini tutun
Makine soketine sıkıca oturduğundan emin olun; gevşek bağlantılar besleyici iletişim hatalarına neden olabilir
