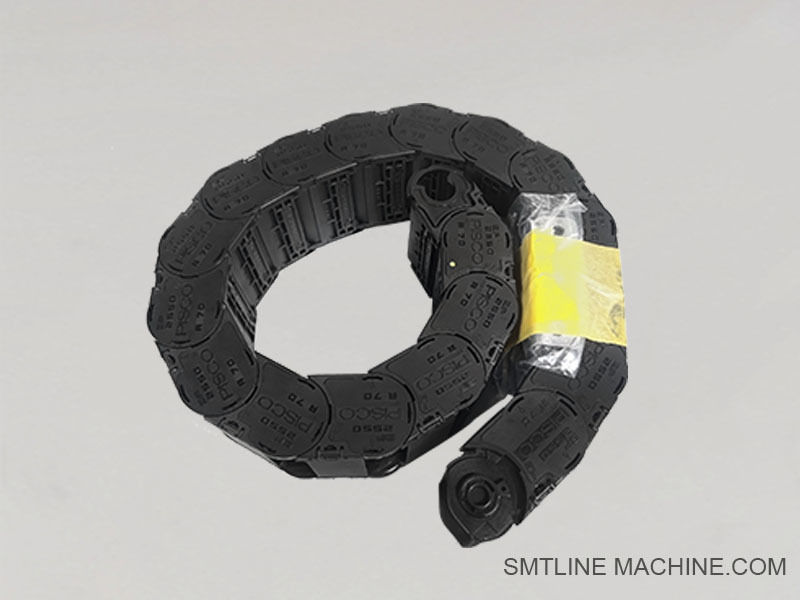

KKE-M919F-00 Tank Zinciri

KKE-M919F-00 Tank Zinciri

KKE-M919F-00 Kablo Çekici Zinciri (Tank Zinciri)

Yamaha SMT Ekipmanı için

Genel bakış

KKE-M919F-00, Yamaha SMT makinelerinde X, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, Y, YYa da yüksek hızlı hareket sırasında Z eksenleriKabloların karışmasını önler, mekanik aşınmayı azaltır ve hareketli bileşenlere tutarlı sinyal ve hava ulaşımını sağlar.

Temel Özellikler

Bölüm numarası: KKE-M919F-00
Fonksiyon: Dinamik eksen hareketi için kablo ve hortum taşıyıcısı
Yapı: Esnek ama dayanıklı bir tasarımla birbirine bağlı plastik zincir bağlantıları
Malzeme: Yüksek dayanıklı mühendislik plastiği, aşınmaya dayanıklı, anti-statik (ESD modellerinde)
Açma tarzı: Makine yapılandırmasına bağlı olarak açılan veya kapalı tip
Yönlendirme: Elektrikli sinyal kablolarını, güç kablolarını ve vakum/hava tüplerini destekler
Montaj: Her iki ucunda bracketlerle sabitlenir; portre veya başla hareket eder

Başvurular

YSM, YG veya YS serisi gibi Yamaha toplama ve yerleştirme makinelerinde kurulmuştur
Esnek yönlendirme gerektirdiği portre sistemlerinde, baş ünitelerinde veya platform tabanlarında kullanılır
Kabloları yüksek hızlı ortamlarda bükülmekten, aşınmaktan ve müdahaleden korur

Faydaları

Kablo hizmet ömrünü artırır ve kablo arızası nedeniyle kesinti sürelerini azaltır
Temiz, düzenli kablo yönetimi sağlar
SMT üretim hatlarında hareketli bileşenlerin pürüzsüz hareketini destekler
Yamaha fabrika yönlendirme düzenleri ve bakım kılavuzlarıyla uyumludur

Bakım Önerileri

Yırtıkların, sertliklerin ya da kırık bağlantıların olup olmadığını düzenli olarak kontrol edin
Zincirin içindeki kablo eskisini kontrol edin.
Kuru hava veya tüylü kumaşla temizleyin, belirtilmedikçe yağ veya çözücülerden kaçının.

Özet

KKE-M919F-00 tank zinciri, Yamaha SMT ekipmanlarında dinamik kablo yönetimini destekleyen güvenilir ve dayanıklı bir kablo sürükleyici zincirdir.Hareket-kritik bölgelerde hayati elektrik ve pnevmatik hatları koruyarak makine güvenilirliğini artırır.

İlişkili Aksesuarlar KKE-M919F-00 Tank Zinciri

Notlar:

Erken aşınmayı önlemek için tank zincirinin içinde her zaman esneklik derecesine sahip kablolar ve hortumlar kullanın.
Uzun kablo zincirleri veya yüksek hızlı hareketler için Yamaha, makine modeline ve eksenine eşleşen önceden birleştirilmiş kablo kitleri önerir.
Zincirin değiştirilmesi halinde, yanlış hizalama veya kayma önlemek için uç destekleri ve sıkıştırma kitlerini aynı anda kontrol edin ve değiştirin.

İlgili parça numaraları: KKE-M919F-00 Tank Zinciri

Notlar:

Sadece sürükleyici zincir kullanımı için tasarlanmış yüksek esneklik kabloları ve borular kullanın.
Yukarıda listelenen tüm parçalar tipik olarak Yamaha SMT platformlarında X / Y eksen hareket sistemleri, baş ünite hareketi veya portalı kablo yönlendirmesi için birlikte kullanılır.
Emniyetli çalışmayı sağlamak için, tank zinciri ve uç bracketleri yeniden monte edilirken değiştirilmelidir.

Sık Sorulan Sorular Rehberi KKE-M919F-00 Tank Zinciri

Yamaha YS/YSM/YG Serisi SMT Makineleri için

1KKE-M919F-00 nedir?

KKE-M919F-00, bir tank zinciri veya enerji zinciri olarak da adlandırılan, Yamaha SMT ekipmanlarında hareketli kabloları ve pnevmatik boruları güvenli bir şekilde yönlendirmek ve korumak için kullanılan bir kablo sürükleyici zincirdir.veya Z ekseni.

2Ne işe yarıyor?

Makine işleyişi sırasında karışıklık, aşınma ve kırılmayı önlerken sabit ve hareketli parçalar (portel veya başlar gibi) arasında birden fazla sinyal, güç ve hava hattını yönlendirir ve düzenler.

3Hangi Yamaha makineleri kullanıyor?

Tank zinciri yaygın olarak kullanılır:

Yamaha YS12, YS24
YSM10, YSM20, YSM20R
YG12, YG200
Ve doğrusal hareket bileşenleri ile diğer SMT platformları

4İçine hangi kablolar ve borular giriyor?

Sinyal kabloları (örneğin KHJ-M9165-00, KHJ-M9166-00)
Servo motorlar için güç kabloları (örneğin, KHY-M9168-00)
Vakum ve solunum havası için pnevmatik borular
Hepsi bükme dayanıklılığı için sürükleyici zincirle ayarlanmış olmalıdır.

5Bu zincir için hangi aksesuarlara ihtiyacınız var?

Montaj destekleri (örneğin, KKE-M919F-10)
Kablo kilidi (KHJ-M919F-01)
Rehber raylar (KHY-M919F-00, isteğe bağlı)
Bunlar, zinciri yüksek hızda yolculuk yaparken sabitlemeye ve hizalamaya yardımcı olur.

6Kendim değiştirebilir miyim?

Evet, ama dikkatli ol.

Tüm kabloları / boruları ayırın ve etiketleyin
Montaj koltuklarını çıkarın.
Kabloları/tüpleri uygun aralıklarla yeni zincire aktarın
Düzgün destek düzeni ile yeniden yükle
Hareketin düzgün olduğunu ve bağlanmadığını doğrula.

7Zincir bozulmasının belirtileri nelerdir?

Kırık bağlantılar veya çatlak segmentler
Hareket sırasında sert hareket veya gürültü
Zincirin içindeki kablo hasarı
Sık sık hava veya sinyal kesintileri

8. Antistik (ESD-güvenli) bir sürümü var mı?

Evet, makineniz veya işleminiz elektrostatik boşaltma koruması gerektiriyorsa KKE-M919F-00-ESD kullanın.

9Ne sıklıkla kontrol edilmeli?

Yüksek kullanım ortamlarında her 3-6 ayda bir
Kabloların sertliği, deformasyonu veya aşınması fark edilirse hemen değiştirin.
Her zaman baş veya portre bakımı sırasında denetlemek

10Yerlerini nereden alabilirim?

Yamaha'nın yetkili SMT parça dağıtımcılarından sipariş verin. Her zaman doğru uyum, dayanıklılık ve kablo yönlendirme uyumluluğunu sağlamak için orijinal parçaları kullanın.
