KHW-M712M-00X Yamaha YG100R SMT Machine Z-axis Motor Aluminum Block Bracket

KHW-M712M-00X Yamaha YG100R SMT Makinesi Z ekseni Motor Alüminyum Blok Braketi

  • Brand
    Yamaha
  • Model
    KHW-M712M-00X Yamaha YG100R SMT Machine Z-axis Motor Aluminum Block Bracket
  • Capayity
    1009
  • Mounter Weight
    0.79kg
  • Mounter Size
    56
  • Supplier
    SMTLINE
  • Condition
    new
  • Place of Origin
    Japan
  • Marka adı
    YAMAHA
  • Sertifika
    YAMAHA Vibration Vibration Fit YV YS
  • Model Number
    KHW-M712M-00X Yamaha YG100R SMT Machine Z-axis Motor Aluminum Block Bracket
  • Minimum Order Quantity
    1
  • Fiyat
    pazarlık edilebilir
  • Packaging Details
    Woodenbox
  • Delivery Time
    1-2 work days
  • Payment Terms
    T/T,Western Union,paypal
  • Supply Ability
    10pcs/day

KHW-M712M-00X Yamaha YG100R SMT Makinesi Z ekseni Motor Alüminyum Blok Braketi

KHW-M712M-00X Yamaha YG100R SMT Makine Z-eksenli Motor Alüminyum Blok Bracket








KHW-M712M-00X Z-Axis Motor Alüminyum Bracket Yamaha YG100R SMT Makinesi

Genel bakış

KHW-M712M-00X, Yamaha YG100R seçme ve yerleştirme makinesinde kullanılmak üzere tasarlanmış, hassas işlenmiş alüminyumdan yapılmış bir Z eksenli motor montaj koludur.Bu destek yerleştirme başı ya da gantry sistemine Z-eksenli motoru sabitler, yüksek hızlı bileşen yerleştirme sırasında istikrar, doğru dikey hareket ve hizalama sağlar.



Temel Özellikler

Bölüm numarası: KHW-M712M-00X
Makine Uyumluluğu: Yamaha YG100R SMT makinesi
Fonksiyon:

Z-eksenli motoru ( dikey eksen) monte eder ve hizalandırır
Düzenleyici hareket sırasında mekanik istikrar sağlar
Titreme ve konumlandırma hatalarını azaltmaya yardımcı olur
Malzeme: Yüksek dayanıklı, hafif alüminyum alaşımı
Tasarım: Montaj delikleri ve motor arayüzü yuvaları ile hassas CNC işlenmiş
Bitirme: Anodlaştırılmış veya korozyona karşı tedavi edilmiş (partiye göre değişir)



Başvurular

Alıcı nozelin yükseltilmesi/indirilmesinden sorumlu Z ekseni motorunu destekler.
Dinamik yük koşullarında yapısal sertliği korur
Yamaha YG100R serisinin bakımında, sonradan geliştirilmesinde veya makine başının onarılmasında kullanılır



Kurulum Notları

Montaj vidalarına uygun tork ile monte edilmelidir.
Motor şaftı ve Z-eksenli sensör ile hizalama doğru çalışma için kritik öneme sahiptir
En uygun uyum için orijinal Yamaha motoru ve bağlayıcılarla eşleştirmeyi öneririz.



Özet

KHW-M712M-00X alüminyum desteği, Yamaha YG100R toplama ve yerleştirme makinelerinin Z eksenli sistemi için gerekli bir mekanik bileşendir.Dikey motor için güvenilir destek ve kesin hiza sağlar, zorlu SMT üretim ortamlarında bileşenlerin pürüzsüz ve doğru yerleştirilmesini sağlar.























KHW-M712M-00X için ilgili aksesuarlar

Kategoriler Örnek parça numarası Açıklama
Z Eksenli Motor (Servo) KHW-M7106-00 / KHY-M7106-00 Dikey (Z ekseninde) hareketin kontrolü için alüminyum desteğe monte edilen ana motor
Z-Oksi Doğrusal Demiryolu / Rehber KHY-M7103-00 Istikrarlı ve hassas Z ekseni hareketi için doğrusal rehber ray
Top vida veya kurşun vida KHW-M7101-00 Z-eksen için rotary hareket doğrusal harekete aktarır
Motor Koplama KHW-M7123-00 Z-eksel motor şaftını kurşun vida ile bağlar
Z Eksen Sensörü KHW-M7109-00 (örnek) Yukarı/alt sınırları veya Z-eksinin ana konumunu algılar
Montaj vidaları ve donanım Standart Yamaha M3/M4 türleri Sütun ve motor montajını sabitlemek için kullanılan bağlayıcılar
Baş Birim Toplantısı KHX-M7100-00 (YG100R için) Taşıntının ve motorun yerleştirildiği tam yerleştirme baş ünitesi

Notlar:

Bu aksesuarlar, doğru seçme ve yerleştirme performansı için kritik olan hassas Z eksenli hareketi sağlar.
Mekanik hizalama ve güvenilirliği korumak için her zaman orijinal Yamaha parçaları kullanın.
Eğer YG100R baş tipinizi (örneğin, tek bantlı veya çift başlı) belirtirseniz, daha kesin parça numaraları önerebilirsiniz.





















İlgili parça numaraları KHW-M712M-00X ve Z Eksenli Montaj (YG100R)

Bölüm Numarası Açıklama
KHW-M712M-00X Z eksenli motor alüminyum destek (ana montaj tabanı)
KHW-M7106-00 Z-eksenli motor (büyüklükte nozel hareketini sağlayan servo motor)
KHW-M7101-00 Z eksenli top vida veya kurşun vida (düz çizgisel hareket mekanizması)
KHW-M7123-00 Motor bağlantısı (Z-motor çubuğunu kurşun vida ile bağlar)
KHW-M7103-00 Z ekseni doğrusal kılavuzu (dayanıklı yukarı/aşağı hareketini sağlar)
KHW-M7109-00 Z ekseni sınır sensörü veya ana konum sensörü
KHX-M7100-00 Baş ünitesi montajı (sütun yerleştirildiği yerde)
KHW-M7111-00 Düzlük tutucu tabanı (Z ekseninin altında yerleştirilmiştir)
KHW-M7125-00 Z eksenli bileşenler için aralık veya destek çerçevesi
KHW-M7128-00 Sütun kilitleme plağı veya sabitleme kapağı
Standart Yamaha vidaları M3, M4 makine vidaları (sütun montajı için)

Notlar:

Bu parça numaraları Yamaha YG100R için standarttır, ancak belirli modeller veya kafa konfigürasyonları biraz farklı olabilir.
Parça uyumluluğunu doğrulamak için her zaman makine BOM veya bakım kılavuzu ile çapraz kontrol edin.
Orijinal Yamaha parçaları hassas hizalama ve dayanıklılık için çok tavsiye edilir.

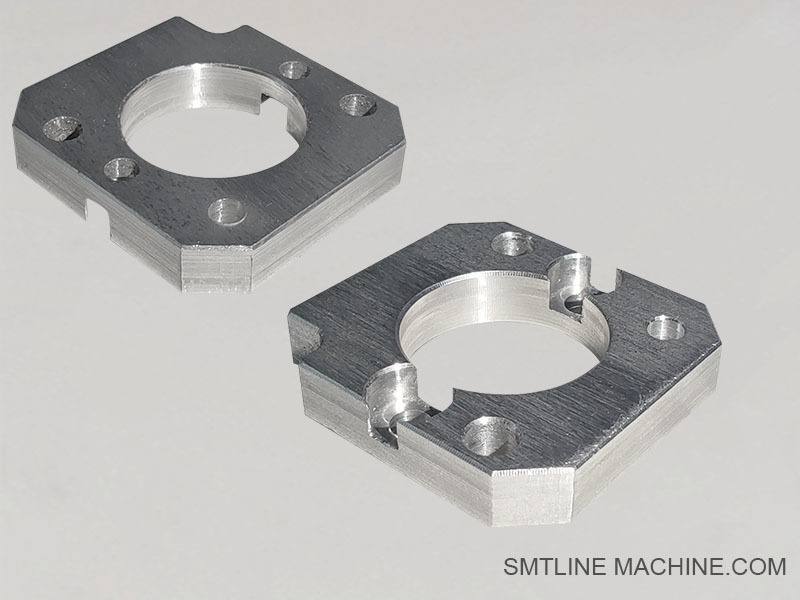

KHW-M712M-00X Yamaha YG100R SMT Makinesi Z ekseni Motor Alüminyum Blok Braketi 0







Sık Sorulan Sorular Rehberi KHW-M712M-00X Z-Axis Motor Bracket (Yamaha YG100R)



1KHW-M712M-00X ne için kullanılır?

Yamaha YG100R yerleştirme kafasına Z-eksenli motoru monte eden ve sabitleyen bir alüminyum desteği, bileşen toplama ve yerleştirme sırasında nozelin hassas yukarı/aşağı hareketini sağlar.



2Hangi makineler bu koltuk kullanıyor?

Başlıca olarak Yamaha YG100R toplama ve yerleştirme makinelerinde kullanılır. Aynı Z eksen tasarımı ile benzer nesil modellerde veya özel başlarda da bulunabilir.



3. Z ekseninin fonksiyonu nedir?

Z ekseni motorunu yerine sabitler
Kurşun vida veya top vida ile hizalama korur
Baş / nozzle bileşeninin istikrarlı ve doğru dikey hareketini destekler



4Hangi malzemeden yapılmış?

Hızlı işlenmiş alüminyum alaşımından yapılmış, yüksek dayanıklılık, düşük ağırlık ve korozyon direnci sunar.



5- Düğmenin hasarlı olduğunu nereden bileceğim?

Genel belirtiler şunlardır:

Boş veya yanlış hizalı Z ekseni motoru
Düzgün olmayan nozel yüksekliği veya konumlandırma hatası
Sütun üzerinde görünür çatlaklar, bükülmeler veya çıkarılmış vida delikleri



6Düğmeyi kendim değiştirebilir miyim?

Eğer eğitimli bir teknisyen iseniz.

Z eksenli motor ve kurşun vidaların sökülmesi
Eski desteği çıkarıp yenisini yerleştirmek
Motoru yeniden ayarlamak ve nozel kalibrasyonunu doğrulamak



7- Düğmeyi değiştirirken başka hangi parçaları kontrol etmem gerekiyor?

Z ekseni motoru (KHW-M7106-00)
Bağlantı (KHW-M7123-00)
Kurşun vida veya top vida (KHW-M7101-00)
Z eksen sensörü (KHW-M7109-00)
Doğrusal kılavuz (KHW-M7103-00)
Montaj vidaları ve çerçeve hizalanması



8Değiştirildikten sonra kalibrasyon gerekli mi?

Evet, destek değiştirildikten ve motor yeniden monte edildikten sonra, doğru alım yüksekliklerini sağlamak için Yamaha'nın makine arayüzünü kullanarak Z ekseni pozisyonu yeniden kalibre edilmelidir.



9- Yerine başka bir braket nereden bulabilirim?

Yamaha SMT parçaları resmi dağıtımcılarından veya yetkili satıcılardan sipariş edin. Her zaman uygunluk, malzeme dayanıklılığı ve makine uyumluluğunu sağlamak için orijinal parçaları kullanın.
