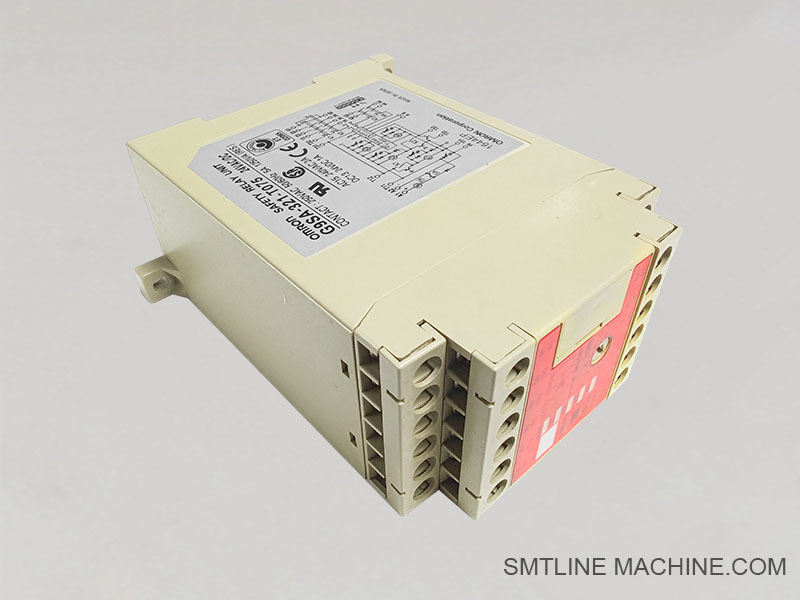

KLF‑M537F‑A0 YSM10/YSM20R SMT Alma Anahtarı Rölesi (Omron G9SA‑321‑T075)

Genel Bakış

KLF‑M537F‑A0, Yamaha SMT makinelerinde (YSM10, YSM20R modelleri) vakum (alma) anahtarı kontrol devresinin bir parçası olarak kullanılan belirlenmiş güvenlik rölesi ünitesidir. Görevi, vakum algılama veya acil durdurma girişlerine yanıt olarak güvenilir ve güvenlik sertifikalı bir KAPALI‑gecikme işlevi sağlamaktır.

Temel röle modülü, 7,5‑saniyelik bir KAPALI‑gecikme zamanlayıcısına sahip, hem 24 VAC/DC hem de 100–240 VAC güç kaynaklarıyla uyumlu, kompakt, DIN‑rayına monte edilebilir bir güvenlik rölesi olan Omron G9SA‑321‑T075'tir.

Temel Özellikler

Model: Omron G9SA‑321‑T075
Güç Kaynağı: 24 VAC/DC veya 100–240 VAC ([assets.omron.eu][1])
Kontak Yapılandırması:

Birincil kontrol için 3 güvenlik (NO) çıkışı
Maksimum 7,5 s gecikmeli çift KAPALI‑gecikme kontağı (DPST‑NO) ([assets.omron.eu][1])
1 yardımcı NC kontağı
Zamanlayıcı Aralığı: 0,5 s ila 7,5 s, fabrikada 7,5 s olarak ayarlanmıştır ([Cloudinary][2])
Değerler:

5 A'ya kadar anahtarlama kapasitesi (250 VAC / 30 VDC)
Hızlı tepki süresi (10 ms) ve düşük kontak direnci (≤100 mΩ) ([Mouser Electronics][3])
Sertifikalar: EN/BG uyumlu, UL/CSA onaylı
Tasarım:

DIN‑rayına veya vidalı montaj
Kompakt 45 mm genişlik
Endüstriyel kullanım için titreşim‑ ve şoka‑dayanıklı olarak derecelendirilmiştir ([Cloudinary][2])

Tipik Uygulamalar

SMT makinelerinde vakum alma anahtarı için güvenli bir KAPALI‑gecikme uygular:

Vakum kaybı veya acil durdurmadan sonra vakum motorunun kısa bir süre daha açık kalmasını sağlayarak güvenli nozül dönüşü sağlar.
Aktüatörlere giden gücü kesmeden önce güvenlik devresi girişlerini (örneğin, sensörler, limit anahtarları) izler.
Kontrollü gecikmeyle YSM10/YSM20R vakum kontrol sisteminde bir güvenlik rölesi görevi görür.

Çalışma Konsepti

Vakum veya hata sinyali devre dışı bırakıldığında, KAPALI‑gecikme zamanlayıcısı 7,5 s'ye kadar güç sağlar ve kontrollü kapanmaya izin verir.
Kontaklar, gecikme süresi dolduktan sonra veya giriş yapılandırmasına bağlı olarak acil durum/manuel sıfırlama yoluyla açılır.

Avantajları

Vakum bileşenlerinin ani kapanmasını önleyerek makine güvenliğini artırır
Kompakt, fabrikada yapılandırılmış zamanlayıcı harici kablolamadan kaçınır
Endüstriyel güvenlik standartlarına uygundur ve tasarım yükünü hafifletir

Sonuç

Yamaha YSM10/YSM20R SMT makineleri için KLF‑M537F‑A0 kontrol tertibatında kullanılan Omron G9SA‑321‑T075 güvenlik rölesi, güvenilir KAPALI‑gecikme işlevi sağlayarak ve endüstriyel güvenlik gereksinimlerini karşılayarak vakum alma sisteminin kontrollü ve güvenli çalışmasını sağlar.

KLF-M537F-A0 / G9SA-321-T075 Rölesi için İlgili Aksesuarlar

Notlar:

Tüm kablolama ve kontrol mantığı, Yamaha'nın YSM10/YSM20R devre tasarımını ve Omron'un röle kablolama standartlarını takip etmelidir.
Tam uyumluluk ve güvenlik sertifikası için orijinal parçaların kullanılması önerilir.
Röle modülü yalnızca eğitimli personel tarafından değiştirilmeli veya servisi yapılmalıdır.

İlgili Parça Numaraları – KLF-M537F-A0 / G9SA-321-T075 Röle Tertibatı

Notlar:

Her zaman belirli YSM10 veya YSM20R makine modelinizle uyumluluğu doğrulayın.
Uygun güvenlik performansı ve sertifika uyumluluğunu sağlamak için orijinal Yamaha ve Omron parçalarını kullanın.
Tam BOM eşleşmesi veya elektrik kabini düzeni için, parça numaraları yapılandırmaya bağlı olarak biraz farklılık gösterebilir.

SSS Kılavuzu — KLF-M537F-A0 (Omron G9SA-321-T075 ile)

İşlev: Vakum kontrolü ve acil DURDURMA-gecikme güvenlik rölesi

1. KLF-M537F-A0 ne için kullanılır?

Yamaha YSM10 ve YSM20R alma ve yerleştirme makinelerine entegre edilmiş bir güvenlik rölesi modülüdür. Omron G9SA-321-T075 rölesini kullanarak bir KAPALI-gecikme işleviyle vakum alma sistemlerini kontrol eder ve acil durdurma mantığını destekler.

2. G9SA-321-T075 rölesi ne işe yarar?

7,5 saniyelik bir KAPALI-gecikmeye sahip 3 kutuplu bir güvenlik rölesidir. Bir durdurma sinyali aldıktan sonra (örneğin, vakum kaybı veya acil durdurma), güvenli makine tepkisine izin vermek için gücü kısa bir süre tutar—vakum kapanmadan önce nozülü geri çekmek gibi.

3. Bu modül güvenlik sertifikalı mı?

Evet. G9SA rölesi EN ISO 13849-1 (PLe) ve IEC/EN 60204-1 uyumludur. Ayrıca UL/CSA onaylıdır, bu da onu endüstriyel güvenlik uygulamaları için uygun hale getirir.

4. Hangi güç kaynağını gerektirir?

Kablolama yapılandırmasına bağlı olarak 24 VDC, 24 VAC veya 100–240 VAC'yi destekler. Değiştirmeden önce her zaman makinenizin beslemesini doğrulayın.

5. Röle üzerindeki zamanlayıcıyı ayarlayabilir miyim?

Hayır. G9SA-321-T075, fabrikada sabitlenmiş 7,5 saniyelik bir gecikme modelidir. Diğer G9SA varyantları ayarlanabilir zamanlama sunar, ancak bu ünite Yamaha'nın tasarım spesifikasyonuna göre sabittir.

6. Röle arızalanırsa ne olur?

Röle kontakları aşınırsa veya gecikme zamanlayıcısı arızalanırsa, vakum kontrolü tahmin edilemez şekilde davranabilir veya güvenlik işlevleri düzgün çalışmayabilir. Orijinal parçalar kullanılarak derhal değiştirilmesi önerilir.

7. Röleyi nasıl değiştiririm?

SMT makinesini kapatın ve kontrol kabinini izole edin.
DIN rayına monte edilmiş röleyi (varsa taban soketiyle birlikte) çıkarın.
Yeni G9SA-321-T075'i sokete takın ve sıkı terminal bağlantılarını onaylayın.
Makineyi yeniden başlatın ve vakum kontrol işlevini doğrulayın.

8. Yedek parçayı nereden alabilirim?

Yamaha SMT parça distribütörlerinden veya Omron sertifikalı tedarikçilerinden. G9SA-321-T075 parça numarasının tam olarak eşleştiğinden emin olun.

9. Bu röle diğer modellerle değiştirilebilir mi?

Hayır. Yalnızca G9SA-321-T075 veya tam Yamaha onaylı alternatifleri kullanın. Farklı gecikme süreleri veya kontak yapılandırmaları kullanmak makine güvenlik mantığını tehlikeye atabilir.
