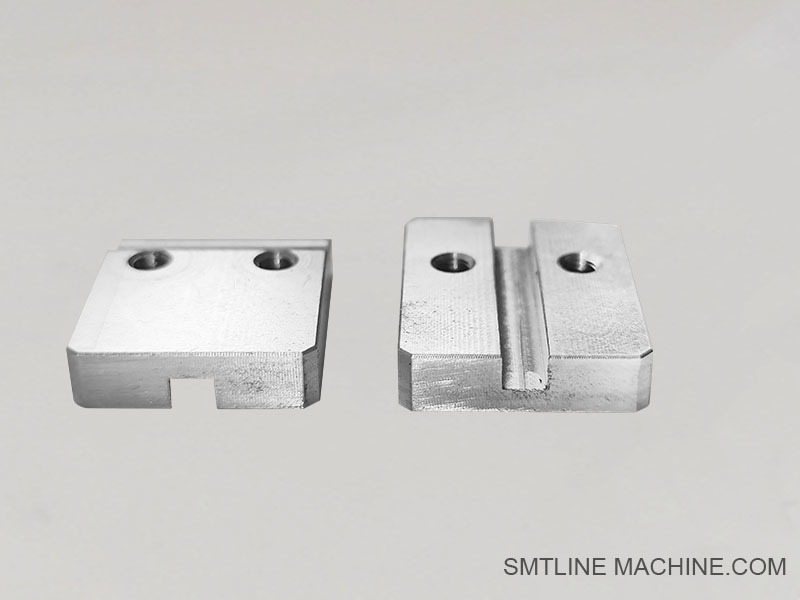

Ürün Tanıtımı – Yamaha YS12 Fiber Optik Sabitleme Plakası

Fiber Optik Sabitleme Plakası, Yamaha YS12 yerleştirme makinesinde kullanılan, hassas mühendislik ürünü bir montaj bileşenidir. Fiber optik sensörleri veya ışık kılavuzlarını PCB taşıma yolu boyunca güvenli bir şekilde yerinde tutarak, bileşen varlığı veya kart konumlandırması için güvenilir ve doğru sinyal tespiti sağlar.

Temel Özellikler:

Kararlı Montaj: Fiber optik sensör kafaları için güvenli ve titreşime dayanıklı bir temel sağlar.
Yüksek Hizalama Hassasiyeti: Tutarlı optik hizalamayı korumak için sıkı toleranslarla işlenmiştir.
Dayanıklı Yapı: Tipik olarak endüstriyel ortamlara dayanabilmesi için eloksallı alüminyum veya kaplamalı çelikten yapılmıştır.
Kolay Ayarlama/Değiştirme: Fiber bileşenlerin hızlı kurulumu veya ayarlanması için montaj yuvaları veya vida delikleriyle tasarlanmıştır.
YS12 Uyumluluğu: Özellikle Yamaha YS12 çerçevesine ve optik sensör konumlandırma ihtiyaçlarına göre uyarlanmıştır.

Fonksiyon ve Uygulama:

PCB varlığını, kenar hizalamasını veya bileşen konumlandırmasını tespit etmek için kullanılan fiber optik sensörleri tutar.
Doğru sinyal okumaları için fiber kılavuz ile PCB arasındaki tutarlı mesafeyi ve açıyı korur.
Makinenin vizyon veya hizalama alt sisteminde, yüksek hassasiyetli yerleştirmeye katkıda bulunur.

Tipik Özellikler:

Malzeme: Eloksallı alüminyum veya kaplamalı çelik
Kaplama: Parlamayı azaltmak için mat veya siyah eloksal
Boyutlar: YS12 optik sensör tipi ve konumlandırma bölgeleri için boyutlandırılmıştır
Montaj: YS12 şasisine vidalı veya yuvalı montaj

İlgili Aksesuarlar – Yamaha YS12 Fiber Optik Sabitleme Plakası

1. KGB-M7129-00

Fiber Optik Sensör Kafası – PCB veya bileşen konumunu tespit etmek için sabitleme plakasına monte edilmiştir.

2. KGB-M7130-00

Fiber Optik Kablo – Sensör kafası ile amplifikatör arasında ışık sinyali iletir.

3. KGB-M7140-00

Sensör Amplifikatör Ünitesi – Fiber optik sensör kafasından gelen sinyalleri alır ve güçlendirir.

4. KGB-M7150-00

Sabitleme Plakası Ayar Braketi – Sensörün YS12 platformu üzerindeki hizalamasını ince ayarlamak için kullanılır.

5. KGB-M7160-00

Montaj Vidaları Seti – Sabitleme plakasını ve sensör bileşenlerini makine çerçevesine sabitleyin.

6. KGB-M7170-00

Sensör için Toz Kapağı – Optik sensörü ve fiber kafayı kontaminasyondan veya hasardan korur.

7. KGB-M7180-00

G/Ç Sinyal Kablo Demeti – Sensör sinyallerini YS12 makinesinin ana kontrolcüsüne bağlamak için kullanılır.

İlgili Parça Numaraları – Yamaha YS12 Fiber Optik Sabitleme Plakası

Ana Bileşen:

KHJ-MC745-00 — YS12 Fiber Optik Sabitleme Plakası
SMT makinesinde fiber optik sensörü güvenli bir şekilde monte etmek için kullanılan birincil taban.

İlgili Aksesuarlar:

KHJ-MC748-00 — Fiber Optik Sensör Braketi
Sensörü sabitleme plakasına tam olarak takmak ve tutmak için kullanılır.

KHJ-MC749-00 — Fiber Sensör Kılavuz Rayı
Fiber optik kablonun veya ışık kılavuzunun doğru hizalanmasını ve yönlendirilmesini sağlar.

KHJ-MC750-00 — Sensör Toz Kapağı
Fiber optik sensörü toz veya kalıntılardan koruyan koruyucu kapak.

KHJ-MC751-00 — Montaj Vidası Kiti
Sabitleme plakasını YS12 şasisine takmak için gerekli vidaları ve ara parçaları içerir.

KHJ-MC752-00 — Yükseklik Ayar Şimi
Optimum hizalama için sensörün veya sabitleme plakasının konumunu ince ayarlamak için kullanılır.

Fiber Optik Sensör Sistemi:

KGB-M7129-00 — Fiber Optik Sensör Kafası
KGB-M7130-00 — Fiber Optik Kablo / Işık Kılavuzu
KGB-M7140-00 — Sensör Amplifikatör Ünitesi
KGB-M7180-00 — G/Ç Sinyal Kablo Demeti

SSS Kılavuzu – YS12 Fiber Optik Sabitleme Plakası

1. YS12 Fiber Optik Sabitleme Plakasının işlevi nedir?

Yamaha YS12 SMT makinesinde PCB'lerin veya bileşenlerin doğru tespiti için fiber optik sensörleri veya ışık kılavuzlarını sabit, hassas bir konumda tutmak için bir montaj tabanı görevi görür.

2. Bu parça hangi makinelerle uyumludur?

Özellikle Yamaha YS12 serisi için tasarlanmıştır ve sensör yapılandırmasına bağlı olarak diğer bazı YS serisi modelleriyle de uyumlu olabilir.

3. Bu plakaya tipik olarak hangi bileşenler monte edilir?

Optik tespiti kolaylaştırmak için fiber optik sensör kafaları, ışık kılavuzları ve bazen braketler veya amplifikatörler sabitleme plakasına monte edilir.

4. Sabitleme plakası hangi malzemelerden yapılmıştır?

Genellikle eloksallı alüminyum veya işlenmiş çelikten yapılmış olup, zorlu fabrika ortamlarında dayanıklılık ve hassasiyet sunar.

5. Sabitleme plakasını taktıktan sonra kalibrasyon gerekli midir?

Evet. Düzgün çalışmasını sağlamak için kurulum veya ayarlamadan sonra sensör hizalaması doğrulanmalı ve kalibre edilmelidir.

6. Hasarlı veya yanlış hizalanmış bir sabitleme plakası ile hangi sorunlar ortaya çıkabilir?

Yaygın sorunlar şunlardır:

Yanlış PCB tespiti
Optik algılamada arızalar
PCB taşıma sırasında makine hataları veya yanlış alarmlar

7. Sabitleme plakası ve sensörleri ne sıklıkla kontrol edilmelidir?

Özellikle yüksek hacimli üretim ortamlarında, rutin bakımın bir parçası olarak haftalık veya iki haftada bir kontrol edilmesi önerilir.

8. Bu sabitleme plakasıyla üçüncü taraf sensörler kullanabilir miyim?

Uygun uyumu ve makine uyumluluğunu sağlamak için Yamaha tarafından belirtilen sensörleri ve bileşenleri kullanmak en iyisidir.

9. Sabitleme plakasının doğru parça numarası nedir?

Birincil parça numarası, YS12 Fiber Optik Sabitleme Plakası için KHJ-MC745-00'dür.

10. Sabitleme plakasını ve aksesuarlarını nereden satın alabilirim?

Yetkili Yamaha SMT parça distribütörleri veya doğrulanmış tedarikçiler aracılığıyla sipariş edilebilirler.
