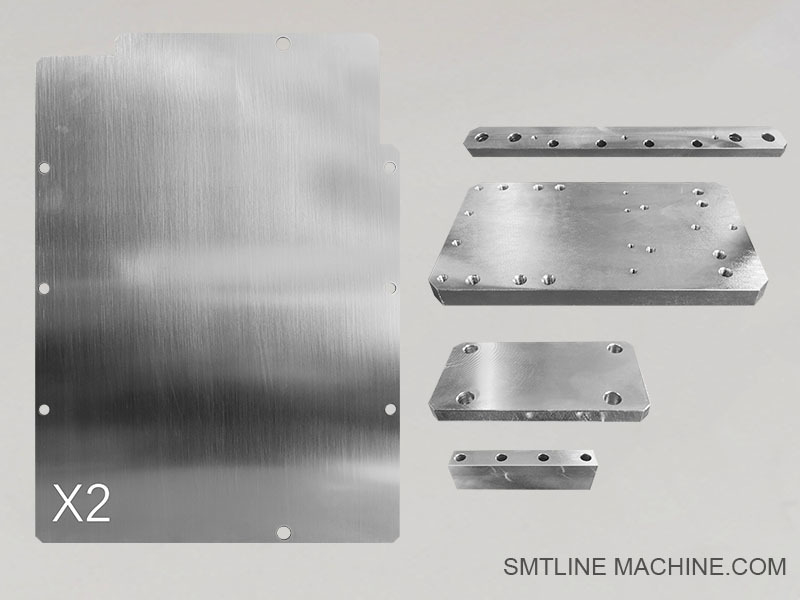

YS12 Büyük Sabit Kamera Taban Plakası Tabanı

YS12 Büyük Sabit Kamera Taban Taban

Ürün Tanıtım YS12 Büyük Sabit Kamera Taban Taban

Büyük Sabit Kamera Çubuğu, Yamaha YS12 SMT yerleştirme makinesinde kullanılan, sabit kamera montajını tutmak ve dengelemek için özel olarak tasarlanmış yapısal bir destek bileşenidir.Bu bileşen, SMT işlemi sırasında bileşenlerin ve güvenilirlerin doğru ve tekrarlanabilir görsel incelemesini veya tanınmasını sağlar..

Temel özellikleri:

Yüksek hassaslıklı montaj yüzeyi: Güvenilir görüntü yakalama için doğru kamera konumunu sağlamak için sıkı toleranslarla işlenmiştir.
Yapısal Dayanıklılık: Makine çalışması sırasında titreşim veya kaymayı en aza indirmek için katı bir temel sağlar.
Korozyona dayanıklı bitirme: Üretim ortamlarına dayanması ve uzun kullanım ömrünü sağlamak için kaplanmış veya anodlanmıştır.
YS12 için özel uygunluk: Özellikle YS12 platformunda kullanılan sabit kamera ünitesinin boyutlarına ve montaj deliklerine uymak için tasarlanmıştır.

Fonksiyon ve Uygulama:

Bileşen tanıma, işaret algılama veya hizalama denetimini gerçekleştiren büyük sabit görüş kamerasını monte eder.
Görüntü tabanlı düzeltme ve seçme ve yerleştirme sırasında güvenilir hizalama için referans temeli olarak çalışır.
Sürekli konumlama doğruluğunu korumak için ayrılmaz bir parçası.

Tipik özellikler:

Malzeme: İşlenmiş alüminyum alaşımı veya çelik
Yüzey: Siyah anod veya toz kaplamalı
Montaj: Kamera modülü ve destek çerçevesi için önceden delinen delikler
Uyumluluk: Yamaha YS12 (YS12F veya büyük sabit kamera ayarlarıyla benzer varyantlar için de geçerli olabilir)

İlişkili aksesuarlar YS12 Büyük Sabit Kamera Taban Taban

1Sabit Kamera Modülü.

Ana görüş ünitesi, parça tanıma ve güvenle hizalama için kullanılan taban plakasına monte edilmiştir.

2Montaj vidaları ve yıkayıcılar

Kamera ve taban plaka montajını sabitlemek için hassas bağlayıcılar.

3Kamera koruma kapağı.

Sabit kamera lensine toz veya mekanik çarpma önlemek için koruyucu kalkan veya kapak.

4Işıklandırma modülü / LED halka ışığı

Yüksek kaliteli görüntü elde etmek için tutarlı bir aydınlatma sağlamak için kameranın etrafında veya yakınında monte edilen aydınlatma birimi.

5. Görüş Kablosu Set

Kamerayı görüntü işleme kartına veya ana kontrol ünitesine bağlayan sinyal ve güç kablolarını içerir.

6. Kamera Düzenleme Kılavuzu

Kalibrasyon sırasında hafif açı veya yükseklik ayarlarına izin veren ince ayarlama desteği veya alt desteği.

7Temel plaka destek çerçevesi

Alt plakanı makine şasi ile bağlayan yapısal parça, sertlik ve hizalama ekler.

8Kalibrasyon Camı / Hedef Tablosu

Kamera veya taban plakanın monte edilmesinden veya değiştirilmesinden sonra görme sisteminin kalibrasyonu için kullanılır.

Not:
Bu aksesuarlar, YS12'nin görme denetim sisteminin düzgün çalışması ve bakımı için gereklidir ve belirli YS12 yapılandırmasına (örneğin, standart ile bakım sistemine karşı) eşleşmelidir.büyük sabit kamera).

İlişkili parça numaraları YS12 Büyük sabit kamera taban plaka taban

1. KG7-M655L-00

Büyük Sabit Kamera Temel Plakası YS12 makinesine sabit görüntü kamerasını monte etmek için ana taban plağı.

2. KG7-M6550-00

Sabit Kamera Birimi ️ Fiducial ve bileşen tanıma için taban plakasına monte edilmiş standart sabit görüş modülü.

3. KG7-M655H-00

LED Aydınlatma Modülü ️ Tekdüze aydınlatma için sabit kameranın etrafına monte edilen halka ışığı veya aydınlatma birimi.

4. KG7-M655M-00

Kamera Montaj Bracket ️ Alt plaka üzerinde sabit kamera desteklemek ve ayarlamak için kullanılan mekanik bracket.

5. KG7-M655N-00

Montaj vida kümesi ️ Kamera ve taban plakalarını güvenli bir şekilde bağlamak için kullanılan hassas vida seti.

6. KG7-M655P-00

Görünüm Sinyalı Kablo Kaynak veri ve güç kamera ve görme kontrol panosu arasında aktarmak için kablo seti.

7. KG7-M655F-00

Koruyucu Kapak ️ Sabit kamerayı ve aydınlatma bileşenlerini korumak için toz geçirmez kalkan.

8. KG7-M655B-00

Alt levha Destek Çerçeve ️ Alt levhayı makine şasi ile bağlayan yapısal destek.

9. KG7-M654A-00

Kalibrasyon Hedef Camı ️ Montaj veya servisten sonra sabit görüş sisteminin kalibrasyonu için kullanılır.

Not:
Bu parça numaraları Yamaha'nın YS12 makinesi serisine özgüdür ve sürümlere bağlı olarak hafifçe değişebilir (örneğin, YS12F). Sipariş vermeden önce uyumluluğu her zaman doğrulayın.

Sık Sorulan Sorular Rehberi Yamaha YS12 Büyük Sabit Kamera Taban Taban

1Büyük Sabit Kamera Taban Tabanının Fonksiyonu Nedir?

Bu taban plaka, YS12 SMT makinesinde kullanılan sabit görüş kamerası için istikrarlı bir montaj platformu olarak hizmet eder.

2Hangi modellerle uyumlu?

Özellikle Yamaha YS12 için tasarlanmıştır ve aynı zamanda büyük sabit kamera yapılandırmalarına sahip YS12F veya benzer modeller ile uyumlu olabilir.

3. Alt plaka diğer makine serileri ile değiştirilebilir mi?

Hayır. YS12 düzenine uymak için boyutlandırılmış ve delinmiştir ve YSM veya YV100 gibi diğer Yamaha platformlarında modifikasyon olmadan kullanılması önerilmez.

4Üzerine hangi bileşenler monte edilir?

Sabit kamera birimi (örneğin, KG7-M6550-00)
LED aydınlatma modülü
Montaj desteği ve ayar çerçevesi
Görme sinyali kablosu
Kalibrasyon camı (kurulum sırasında)

5Temel plaka hangi malzemelerden yapılmıştır?

Tipik olarak, dayanıklılık, korozyon direnci ve hassas işleme için anodize alüminyum veya kaplı çelik.

6- Kullanım ya da arıza belirtileri nelerdir?

Kamera görüntüsü gevşek veya dengesiz
Görünen çarpıklık veya yüzey hasarı
Montaj delikleri boşaltılmış veya hizalandırılmamış
Yerleştirme görme hatalarının artması

7Temel plaka ayarlanabilir mi?

Genellikle taban plaka üzerinde mekanik ayarlama gerekmez. Bununla birlikte, kamera ince ayarlama montaj desteği ve yazılım kalibrasyonu ile gerçekleştirilir.

8Ne sıklıkla kontrol edilmeli?

Planlı koruma sırasında
Görme hizalama sorunları veya zayıf tanıma olduğunda
Sabit kamerayı veya aydınlatma modülünü değiştirdikten sonra

9Alt plakanı değiştirdikten sonra yeniden kalibre etmem gerekiyor mu?

Temel plakanın veya kameranın değiştirilmesi ya da ayarlanması için bir kalibrasyon hedefi kullanılarak görüş sisteminin yeniden kalibre edilmesi gerekir.

10Yer değiştirme parçalarını nereden bulabilirim?

Alt plaka, kamera birimi ve aksesuarlar (örneğin, aydınlatma, kablolar) dahil olmak üzere tüm parçalar, KG7-M65xx-00 parça numarası serisini kullanan yetkili Yamaha SMT parça dağıtımcılarından satın alınabilir.
