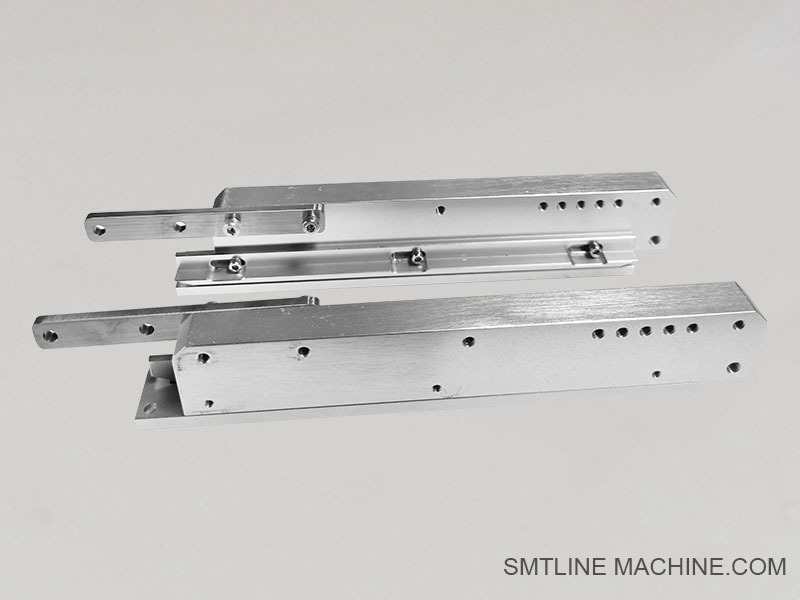

YSM20R 1.2m Uzatılmış Ray

YSM20R 1.2m uzattığı ray


Ürün Tanıtımı Yamaha YSM20R 1.2m Genişletilmiş Piste
Yamaha YSM20R için 1.2m Genişletilmiş Track, yüksek hızlı SMT üretim ortamlarında daha büyük veya daha uzun PCB'leri desteklemek için tasarlanmış bir fabrika veya saha kurulu taşıyıcı uzantısıdır.Makinenin maksimum PCB işleme uzunluğunu arttırır, genişletilmiş formatlı levhalar için sorunsuz nakliye ve kesin konumlandırmayı sağlar.

Temel özellikleri:
Genişletilmiş PCB Desteği: Taşıyıcı uzunluğunu 1.200 mm'ye çıkararak ekstra uzun levhaların (örneğin, LED şeritleri, arka ışık üniteleri, güç levhaları) işlenmesini sağlar.
Tam Uyumluluk: Yamaha YSM20R modüler montaj cihazlarıyla sorunsuz bir entegrasyon için tasarlanmıştır.
Kesinlik Taşımacılığı: Yüksek hassasiyetli motorlu kemerler ve sabit tahta aktarımı için yan sıkıştırma kılavuzları ile donatılmıştır.
Ağır Güçlü Çerçeve: Güçlendirilmiş yapı, bükülme veya titreşim olmadan büyük ve ağır PCB'leri destekler.
Kapalı döngü senkronizasyonu: Sürekli sıralı çalışma için iç kart aktarım sistemiyle senkronize olur.

Özellikler (Tipik):
Etkili PCB Uzunluk aralığı: 1200 mm'ye kadar (modele bağlı olarak)
PCB Genişliği Aralığı: Tipik olarak 50-510 mm (standart YSM20R genişliği)
Taşıma yöntemi: Çift raylı veya tek raylı motorlu kemer
Yapım: Anti-statik taşıyıcı yüzeyi olan toz kaplı çelik çerçeve
Güç kaynağı: YSM20R ana ünitesinden veya yardımcı girişten entegre

Uygulamalar:
LED aydınlatma, otomotiv kontrol panelleri, güç kaynağı modülleri ve diğer büyük formatlı SMT montajları için idealdir
Uzun levhaların kesintisiz sıralı işlem gerektirdiği çoklu makine hatlarında kullanılır









İlişkili aksesuarlar YSM20R 1.2m Genişletilmiş Track

1. Track Destek Bracket Set
Genişletilmiş rayı ana makine çerçevesine bağlamak için kullanılan ağır yüklü montaj destekleri. Yapısal istikrarı sağlar.

2Sürücü Motor Montajı
Motor, vites kutusu ve sensör üniteleri, uzun tahta transfer kontrolü için özel olarak ayarlanmıştır.

3Zamanlama Kemeri / Taşıyıcı Kemeri
Dayanıklı, düşük titreşimli PCB aktarımı için tasarlanmış anti-statik taşıma kemerleri.

4Sensör Kits (Giriş/Giriş)
PCB pozisyon tespiti, varlık algılama veya hata durdurma için fotoelektrik veya yansıtıcı sensörler içerir.

5Genişlik Düzenleme Birimi (Farklı)
Hattı değiştirirken çeşitli boyutlarda PCB'leri yerleştirmek için motorlu veya manuel ray genişliği ayarlama mekanizması.

6. Yan rehber raylar / sıkıştırma rayları
PCB'lerin uzun mesafe taşımacılığı sırasında hizalandırılmasına yardımcı olur.

7Düzleştirme ayakları veya demir çubukları.
Fabrika katındaki uzattığı rayı dengelemek ve YSM20R taşıyıcı yüksekliği ile hizalamak için kullanılır.

8Kablo Kullanımı (Sinyal ve Güç)
Genişletilmiş pist sensörlerini, motorlarını ve kontrollerini YSM20R'nin ana kontrol sistemine bağlamak için kablolama kitleri.

9- Pist kapağı veya koruyucu plaket.
Toz içeri girmesini veya hareketli parçalarla kazara temas etmesini önlemek için koruyucu kalkan. Şeffaf paneller içerebilir.

10. Inline tampon taşıyıcı (ihtiyaç duyulmaz)
PCB'leri geçici yukarı/aşağı gecikmeler sırasında depolamak veya durdurmak için makineler arasında monte edilen isteğe bağlı bir modül.

Not:
Tüm aksesuarlar ray tipine (tek ray / çift ray) ve YSM20R konfigürasyonuna uymalıdır.









İlişkili parça numaraları YSM20R 1.2m genişletilmiş ray

1. KHJ-MC120-00
Ana uzatılmış ray ünitesi YSM20R ile entegrasyon için tasarlanmış 1.2 metrelik konveyör montajı.

2. KHJ-MC121-00
Yol montaj koltuğu seti, uzattığı rayı YSM20R taban çerçevesine bağlamak için kullanılır.

3. KHJ-MC122-00
Taşıyıcı kemer birimi, özellikle 1.2 metrelik raylar için tasarlanmış anti-statik zamanlama kemerleri içerir.

4. KHJ-MC123-00
Sürüş motoru bileşimi motor ve konveyör hareketini güçlendirmek için dişli seti.

5. KHJ-MC124-00
Sensör kiti

6. KHJ-MC125-00
Yan kılavuz ray seti ′′ uzun PCB'lerin dengelenmesi için ayarlanabilir veya sabit kılavuz rayları.

7. KHJ-MC126-00
Kablo kemerleri ️ güç ve sinyal kablolama seti, genişletilmiş rayı YSM20R ana denetleyicisine bağlamak için.

8. KHJ-MC127-00
Düzleştirme tabanı seti ️ genişletilmiş rayı düzeltmek için zemin demirleri veya yükseklik ayarlama ayakları.

9. KHJ-MC128-00
Ray genişliği ayarlama birimi (ihtiyaç duyulmaz) PCB boyutuna bağlı olarak otomatik veya manuel genişlik değişiklikleri için.

10. KHJ-MC129-00
Trafik koruyucu kapağı ️ güvenlik ve toz koruması için koruyucu panel taşıyıcı ünitesinin üzerinde.

Notlar:
Bu parça numaraları Yamaha'nın KHJ serisi isimlendirme sözleşmesini takip eder.
Gerçek kullanım, çift raylı veya tek raylı sistemler kullanıp kullanmadığınıza bağlı olabilir.
Özel hatlar (örneğin, LED kartı işleme) isteğe bağlı aksesuarlar veya destekler gerektirebilir.








Sık Sorulan Sorular Rehberi Yamaha YSM20R 1.2m Extended Track
11.2 metrelik uzatılmış pistin amacı nedir?
Genişletilmiş yol, makinenin maksimum PCB uzunluğunu taşıma kapasitesini arttırır ve YSM20R'nin LED şeritleri, güç panelleri,veya endüstriyel kontrol üniteleri.
2Uzatılmış parça standart mı yoksa isteğe bağlı mı?
Üretim hattı konfigürasyonuna ve PCB uzunluğu gereksinimlerine bağlı olarak, fabrika kurulu veya saha sonrası donatılmış isteğe bağlı bir eklemedir.
3Hangi makineler bu genişletilmiş parkurla uyumludur?
Özellikle Yamaha YSM20R modüler montajı için tasarlanmıştır ve Yamaha rehberliğinde YSM20 platformunun belirli varyantlarıyla uyumlu olabilir.
4Uzatılmış ray nasıl güçlendirilir ve kontrol edilir?
Trak, özel bir motor birimi, sensör kiti ve sinyal / güç kemeri kullanarak YSM20R'nin kontrol sistemine entegre edilmiştir.
5Ağır veya geniş PCB'leri kaldırabilir mi?
Evet, güçlendirilmiş bir çerçeve, ayarlanabilir rehber rayları ve ağır veya geniş formatlı tahtaları istikrarlı ve hassas bir şekilde desteklemek için motorlu kemerlere sahiptir.
6Bakım şartları nelerdir?
Kemerlerin ve rehber rayların düzenli olarak temizlenmesi
Sensörlerin ve kabloların periyodik denetimi
Gerektiğinde kemerlerin yağlanması veya gerilim ayarlanması
Düzleştirme ayakları veya demirleme noktaları üzerindeki aşınmayı kontrol edin.
7Kurulum sırasında tipik olarak hangi aksesuarlar gereklidir?
Mounting brackets
Sürüş motoru ve vites kutusu
Kemer ve rehber ray seti
Fotoelektrik sensörler
Sinyal/güç için kablo kemeri
İsteğe bağlı bir yuvarlak ayağı veya düzeleme tabanı
8. ray genişliği otomatik olarak ayarlanabilir mi?
Bazı sürümler, yapılandırmanıza bağlı olarak manuel veya motorlu genişlik ayarlamasını destekleyebilir.
9Genel sorunlar ve çözümler nelerdir?

10Parça numaralarını ve belgeleri nereden alabilirim?
Bunları aşağıdaki adreslerden isteyebilirsiniz:
Yamaha SMT servis el kitapları
Yamaha yetkili dağıtımcıları
Ayrıca, talep üzerine parça numarası listeleri (örneğin, KHJ-MC120-00 ~ KHJ-MC129-00) ve diyagramlar sağlayabilirim.
