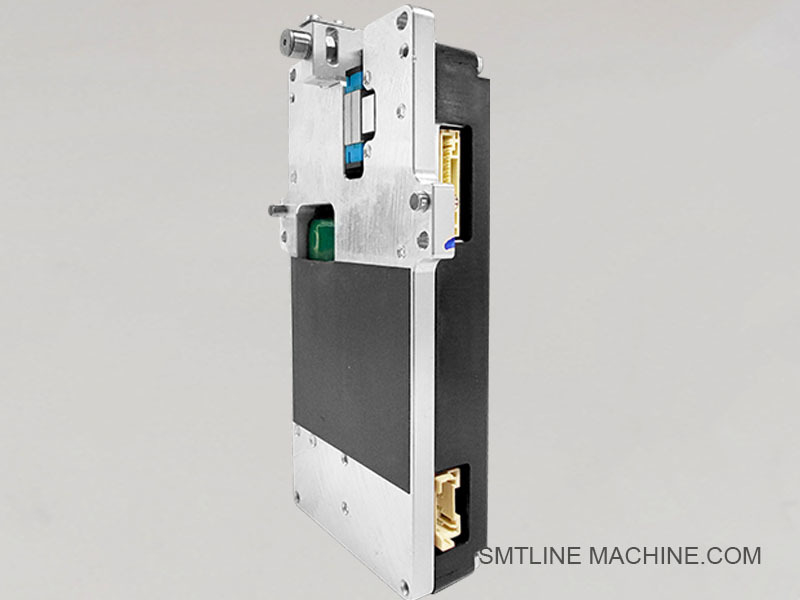

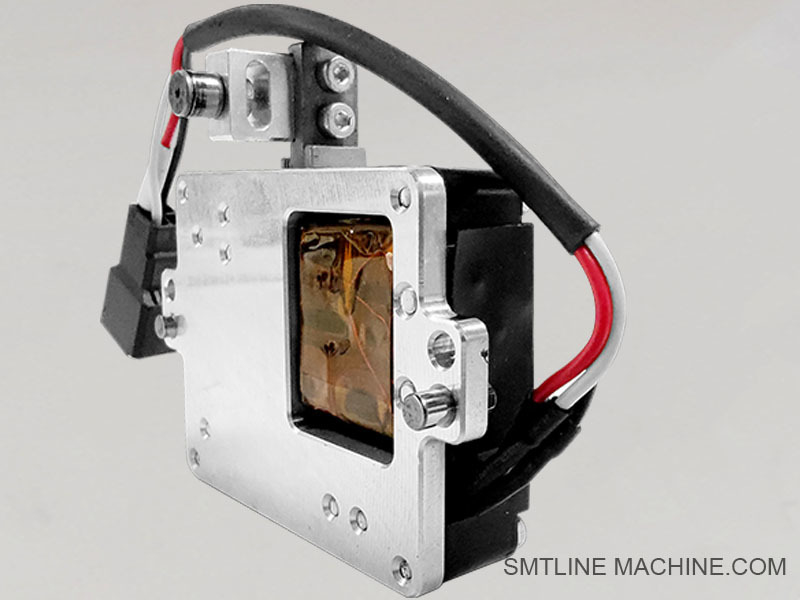

Ürün Tanıtımı Yamaha YSM40 Motor Montajı (Servo/Stepper Motor)
YSM40 motor bileşimi, Yamaha YSM40 al ve yerleştirme sisteminde kullanılan, X (gantry), Y (stage), Z (head pickup/lift) gibi tahrik ekseni için gerekli olan yüksek performanslı servo motorları ifade eder.ve döner indekslemeBu motorlar ultra yüksek hızlı SMT üretimi için gerekli olan hızı, hassasiyeti ve senkronizasyonu sağlar.
Temel Özellikler
Yüksek torklu servo motorlar, hızlı ivme ile, RS kafalarıyla eşleştirildiğinde 200.000 CPH'ye kadar yerleştirme hızlarını destekler ([Yamaha Motor Global Site]
±25 μm (25 μm sigma) konumlandırma tekrarlanabilirliği ile hassas hareket kontrolü&x20;
Aynı anda toplama ve yerleştirmeyi sağlayan çift veya dört başlı işlemler için optimize edilmiş
PCB ve bileşenlerin doğru konumlandırılması için yerleşik lazer pozisyon geri bildirim veya kodlayıcı sistemleri
Yamaha'nın hafif X ışını ve baş tasarımları sayesinde hassas bileşenlere en az darbe şoku için tasarlanmıştır.
Performans ve Entegrasyon
Motorlar, kompakt bir makine ayak izini korurken son derece hızlı, yüksek yoğunluklu 4 kirişli, 4 başlı konfigürasyonları sağlar ([Yamaha Motor Global Site] [1])
Yamaha'nın hareket kontrol platformuyla tamamen entegre, ZS besleyicileri, döner/çoklu (MU/RS/FL) başlar ve görme sistemleri ile senkronize koordinasyon sağlıyor
Gerçek zamanlı nozel / besleyici tanısı ve otomatik kurtarma ile sürekli çalışmayı destekler, duraklama süresini azaltır, [Yamaha Motor Global Site] [1])
Teknik Önemli Noktalar
Servo ve eksen koordinasyonu, 1 metre genişliğindeki bir çerçeve içinde birden fazla hareketin eşzamanlı kontrolünü sağlar ([Yamaha Motor Global Site] [1])
Yamaha'nın özel RS (Devrimci Hız), MU (Çok Fonksiyonlu) ve FL (Yönnek) başlarıyla entegre motorlar hem döner kolları hem de doğrusal eksenleri çalıştırır
Yüksek görev döngüsü SMT hatları için tasarlanmıştır, spekülasyonları% 96 çalışma süresini sürdürmek için tasarlanmıştır
Tipik Uygulamalar
Yüksek karışımlı, yüksek hacimli SMT üretimi, hızlı ve doğru yerleştirme gerektiren elektronik montajı
PCB boyutları 50 × 50 mm'den 700 × 460 mm'ye kadar değişir ([Yamaha Motor Global Site][1],
"Düzenleme" ve "düzeltme" özelliği ile "düzeltme" ve "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelliği ile "düzeltme" özelleştirme" özelleştirme" özelleştirme"










İlişkili aksesuarlar Yamaha YSM40 Motor Montajı
1Motor Kodlayıcı Birimi
Motor pozisyonu ve hızının gerçek zamanlı geri bildirimlerini sağlayarak hareket kontrolünü sağlar.
2Motor Sürücü Modülü.
Servo veya adım motorunun gücünü, yönünü ve torkunu kontrol eder. Ana denetleyiciyle iletişim kurar.
3Zamanlama Kemeri / Sürüş Kemeri
Motor şaftından dişli hassas eşleşmiş kauçuk kemerler kullanılarak hareketini doğrusal aşamaya veya kafasına aktarır.
4- Pulley Set.
Motor şaftına monte edilmiş ve zamanlama kemerleri ile kullanılır.
5. Z-eksen çizgisel ray montajı
Düz ve doğru doğrusal hareketi sağlayan nozel başının dikey hareketini yönlendirmek için Z eksenli motorla çalışır.
6Soğutma Ventilatörü / Isı Lavabosu
Motor ve sürücü modülünden ısı dağıtır.
7Motor Montaj Kılıfı
Motoru çerçeveye veya hareketli portreye bağlar, yanlış hizalama veya titreşim önlemek için hassas bir şekilde işlenir.
8Motor Sinyal Kablosu / Kodlayıcı Kablosu
Motor ve kontrolör/sürücü arasında kontrol sinyallerini iletir. Güç ve konum geri bildirim hatlarını içerir.
9. Z ekseni Bahçe / Şok emici
Z eksenini ve bileşenlerini aşağı doğru hareket ederken çarpmalardan korur.
10. Baş Dönüştürme Düğmesi
R eksenli motoru döner nozzle başına bağlar.
Not:
Aksesuar türleri yerleştirme başının modeline bağlı olarak değişebilir (RS, MU, FL, vb.)
Tam uyumluluğu ve makine güvenliğini sağlamak için orijinal Yamaha parçaları önerilir.










İlişkili parça numaraları Yamaha YSM40 Motor & Aksesuarları
Motor bileşikleri:
KHJ-M9166-00X YSM40 için X eksenli servomotor
KHJ-M9167-00X Y-eksenli servomotor
KHJ-M9168-00X Z-eksenli kaldırma motoru
KHJ-M9169-00X R-eksenli dönme motoru (nozel başının dönmesi için)
Motor Sürücüleri ve Kodlayıcıları:
KHJ-M9110-00X X/Y servomotoru için motor sürücü modülü
KHJ-M9131-00X Konum geri bildirimi için kodlayıcı birim (döner veya doğrusal)
Mekanik aksesuarlar:
KHJ-M9170-00X ¢ Zamanlama kemeri (X/Y iletim)
KHJ-M9171-00X Zamanlama kemeri sistemi için katran seti
KHJ-M9172-00X Z-eksenli doğrusal ray ve vagon montajı
KHJ-M9173-00X Z ekseni amortisörü veya yay tamponu
KHJ-M9174-00X R eksenli motor için nozel dönme aleti seti
KHJ-M9175-00X Motor tabanı veya baş çerçeve için montaj desteği
Kablolar ve Elektrik:
KHJ-M9180-00X Motor sinyali kablosu (koruyucu kodlayıcı hattı ile)
KHJ-M9181-00X Z eksenli esnek kodlayıcı kablo
KHJ-M9182-00X Sürücü-motor ara yüzü için güç kaynağı kablosu
Not:
Sıfır 00X değişiklik veya makine konfigürasyonuna bağlı olarak değişebilir.
FL / MU / RS yerleştirme kafaları için, spesifik motor türleri ve parça numaraları hafifçe değişebilir.
Her zaman makine seri numarası ile uyumluluğu doğrulayın veya Yamaha servis kılavuzu üzerinden.





Sık Sorulan Sorular Rehberi Yamaha YSM40 Motor Sistemi
1Yamaha YSM40'da hangi motorlar kullanılıyor?
YSM40, X, Y, Z ve R eksenlerinde yüksek hızlı servo motorlar kullanır.
2Her motor neyi kontrol ediyor?
X-eksenli motor Gartriyi yan yana hareket ettirir
Y-eksenli motor Başın ileri geri hareketini kontrol eder
Z-eksenli motor
R-eksel motor
3Bu motorları özel yapan nedir?
YSM40 motorları şunlardır:
Yüksek torklu ve kompakt
Kapalı döngü kontrolü için entegre veya harici kodlayıcılarla donatılmış
Hızlı hızlandırma / yavaşlatma için optimize edilmiş, 200.000 CPH'ye kadar ulaşmak için
4Bir motorun sıkça görülen arıza belirtileri nelerdir?
Eksen hareket etmiyor veya titremiyor
Yerleştirme başının yanlış hizalandırılması
"Motor aşırı akımı", "servo hatası" veya "kodlayıcı geri bildirim kaybı" gibi alarm kodları
5Motorlar ayrı ayrı değiştirilebilir mi?
Evet. Tüm YSM40 motorları modülerdir ve bireysel olarak değiştirilebilir. Doğru parça numarasını kullanmak ve değiştirildikten sonra kalibrasyon prosedürlerini takip etmek önemlidir.
6Motorun değiştirilmesi için hangi aksesuarlara ihtiyaç duyulur?
Kodlayıcı kablo
Montaj desteği veya tabanı
Soğutma fanı veya ısı lavabosu
Zamanlama kemeri ve katran (gizilmişse)
Sürücü modülü (yararlı ise)
7Bir motor için doğru parça numarasını nasıl belirlerim?
Her motorun KHJ-M91xx-00X numarası vardır.
Yamaha servis kılavuzu
Motor üzerindeki parça etiketi
Makinenizin yapılandırma sayfası
8Değiştirme sırasında hangi önlemler alınmalıdır?
Değiştirmeden önce sistemi kapat ve boşalt.
Çıplak ellerle kodlayıcı konektörlerine dokunmaktan kaçının (statik hasar)
Yeni motoru kurarken uygun hizalama sağlamak
Değiştirildikten sonra bir test yerleştirme ve kalibrasyon çalıştırmak
9Motor ne sıklıkla bakım veya değiştirilmelidir?
Yamaha motorları uzun ömürlü olarak tasarlanmıştır.
Görsel olarak aylık olarak denetlenir
Toz veya akışa maruz kaldığında yağlanmış/temizlenmiştir.
Verimlilik düşerse veya titreşim arttıkça 20.000+ çalışma saatinden sonra değiştirilir.
10Teknik belgeleri veya desteği nereden alabilirim?
Yamaha resmi kılavuzları
Yetkili SMT hizmet sağlayıcıları
PDF kılavuzları, patlama görünümleri veya parça diyagramlarını istek üzerine bulmanıza yardımcı olabilirim
