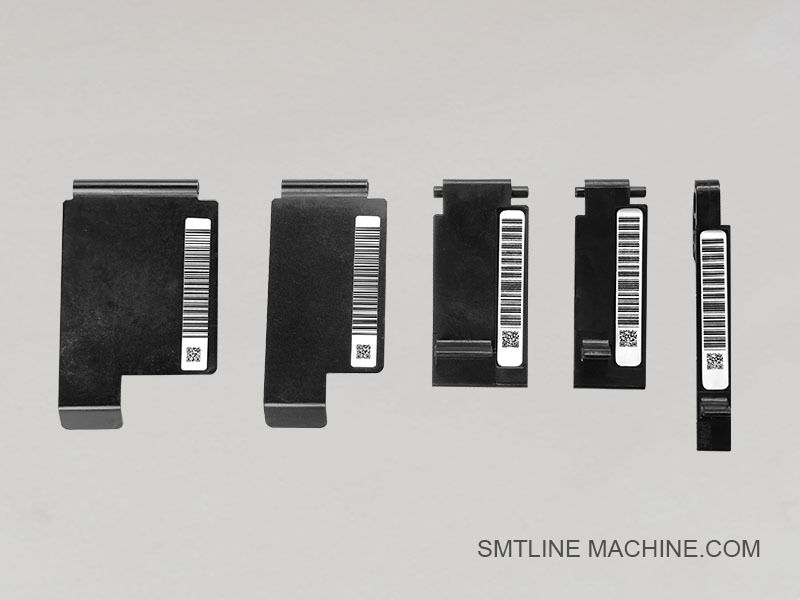

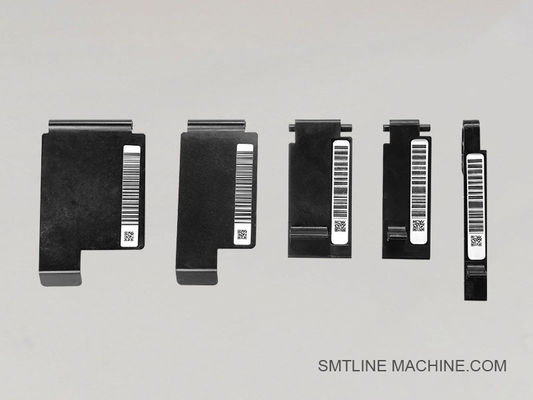

Ürün Tanıtımı – ZS Besleyici Atık Bant Kapağı

ZS Besleyici Atık Bant Kapağı, SMT üretiminde, otomatik besleme işlemi sırasında bileşen makaralarından soyulan kapak bandını toplamak ve yönetmek için özel olarak tasarlanmış bir aksesuardır. Yamaha ve Hanwha yerleştirme makinelerinde yaygın olarak bulunan ZS tipi besleyicilerle uyumludur.

Temel Özellikler:

Verimli atık toplama: Soyulmuş kapak bandını bir makaraya veya tepsiye yönlendirir ve kapatır, makinede dolaşmayı ve kalıntıları önler.
Dayanıklı yapı: Aşınmaya ve makine titreşimine dayanıklı, antistatik ve yüksek mukavemetli plastik veya hafif metalden yapılmıştır.
Hızlı kurulum: Alet veya ek değişiklikler olmadan doğrudan besleyiciye kolayca monte edilir.
İş yeri güvenliğini ve temizliğini iyileştirir: Bant atıklarını etkili bir şekilde yöneterek üretim alanını düzenli tutar.
İsteğe bağlı geri sarma desteği: Bazı modeller, otomatik atık bant geri sarıcılarla entegrasyona izin verir.

Uygulamalar:

Genellikle Yamaha YSM / Z:TA-R / Sigma-G5 platformlarında kullanılan ZS serisi besleyicilerle uyumludur.
8mm / 12mm / 16mm besleyiciler için uygundur (farklı boyutlar mevcuttur).
Yaygın olarak kullanılır:

Tüketici elektroniği
Otomotiv elektroniği
LED montaj hatları

İlgili Aksesuarlar – ZS Besleyici Atık Bant Kapağı

1. Kapak Bandı Geri Sarma Makarası

Besleyici bileşenleri ilerlettikçe soyulmuş kapak bandını otomatik olarak toplamak için tasarlanmış, çıkarılabilir veya dahili bir makara. Gevşek bandın makine çalışmasını engellemesini önler.

2. Montaj Klipsi / Geçmeli Kilit

Atık bant kapağını aletsiz olarak besleyici gövdesine sabitleyen hızlı takılan bir klips veya kilitleme tırnağı. Çeşitli ZS besleyici genişlikleri için farklı boyutlar mevcuttur (8mm, 12mm, 16mm, vb.).

3. Antistatik Bant Kılavuz Tüpü

Soyma noktasından atık bant kutusuna veya makaraya kapak bandını yönlendiren antistatik bir plastik veya silikon kaplı tüp. Statik birikmeyi ve sıkışmayı önler.

4. Yay Plakası veya Kılavuz Kolu

Kapak bandını atık toplama ünitesine sorunsuz bir şekilde yönlendirmek ve basıncı korumak için kullanılan bir gerilim yayı şeridi veya kılavuz kolu.

5. Atık Bant Kutusu (isteğe bağlı)

Bazı manuel kurulumlar için, soyulmuş kapak bandını geri sarmak yerine yakalamak için besleyicinin altına küçük bir toplama kutusu veya tepsi monte edilir.

6. ZS Besleyiciye Özel Adaptör Plakası

ZS besleyicinin bazı versiyonları için, atık bant kapağını güvenli bir şekilde monte etmek için besleyici veya makine modelinin nesline bağlı olarak bir adaptör plakası veya ara parçası gerekebilir.

Not:
Yukarıdaki aksesuarlar, besleyicinin genişliğine ve makine platformunun türüne (örneğin, Yamaha YSM10, YSM20, Sigma-G5) bağlı olarak biraz farklılık gösterebilir.

İlgili Parça Numaraları – ZS Besleyici Atık Bant Kapağı

KJW-M119B-00X – Standart 8mm ZS besleyici atık bant kapağı
8mm bant genişliği için; en sık Yamaha YSM serisi ve Sigma G5 makinelerinde kullanılır.

KJW-M119C-00X – 12mm ZS besleyici atık bant kapağı
12mm bant için kullanılır; geliştirilmiş bant yönlendirmesi ile biraz daha geniş yapı.

KJW-M119D-00X – 16mm ZS besleyici atık bant kapağı
Daha geniş bant genişlikleri için tasarlanmıştır; daha güçlü çerçeve ve daha uzun bant yolu içerebilir.

KJW-M119E-00X – 24mm ZS besleyici atık bant kapağı
Daha nadir, konektörler veya IC'ler gibi daha büyük bileşenler için kullanılır.

KJW-M1300-00X – ZS besleyiciler için kapak bandı geri sarma makarası
Soyulmuş kapak bandını toplamak için isteğe bağlı otomatik geri sarma makarası.

KJW-M1310-00X – Montaj klipsi veya kilit mandalı
Atık bant kapağını besleyici gövdesine sabitlemek için kullanılır.

KJW-M1320-00X – Kapak bandı kılavuz tüpü (antistatik)
Kapak bandını sıkışma veya statik deşarj olmadan makaraya veya kutuya yönlendirir.

KJW-M1330-00X – Atık bant gerilim yayı
Atık kapak kanalından eşit bant hareketini korur.

SSS Kılavuzu – ZS Besleyici Atık Bant Kapağı

1. ZS Besleyici Atık Bant Kapağı ne için kullanılır?

ZS Besleyici Atık Bant Kapağı, SMT beslemesi sırasında bileşen makaralarından soyulan kapak bandını yönlendirmek ve yönetmek için kullanılır. Makine alanını temiz tutmaya, bant dolaşma riskini azaltmaya ve besleme kararlılığını iyileştirmeye yardımcı olur.

2. Hangi besleyicilerle uyumludur?

Şunlarda yaygın olarak kullanılan ZS serisi besleyiciler için özel olarak tasarlanmıştır:

Yamaha YSM10 / YSM20 / YSM20R
Yamaha Z:TA-R
Yamaha Sigma G5 / G5S

Farklı bant genişlikleri için modeller mevcuttur: 8mm, 12mm, 16mm, 24mm.

3. Atık bant kapağı çalışma için gerekli midir?

Besleyici işlevi için kesinlikle gerekli olmasa da, şunlar için şiddetle tavsiye edilir:

Makinede kapak bandı birikimini önlemek
Gevşek banttan kaynaklanan besleme hatalarını önlemek
Operatör güvenliğini ve makine temizliğini iyileştirmek

4. Kapak bandı geri sarmayı destekliyor mu?

Evet. Bazı modeller, soyulmuş bandı otomatik olarak saran isteğe bağlı kapak bandı geri sarma makaralarını içerir veya destekler.
Makara kullanılmazsa, bant genellikle bir atık kutusuna veya tepsisine yönlendirilir.

5. Tipik parça numaraları nelerdir?

8mm kapak: KJW-M119B-00X
12mm kapak: KJW-M119C-00X
16mm kapak: KJW-M119D-00X
24mm kapak: KJW-M119E-00X
Geri sarma makarası: KJW-M1300-00X
Kilitleme mandalı: KJW-M1310-00X

6. Hangi malzemelerden yapılmıştır?

Çoğu kapak şunlardan yapılmıştır:

Antistatik plastik veya
Hafif alüminyum alaşımı, modele bağlı olarak

Bu malzemeler, statik deşarjı azaltmak ve makine titreşimi altında dayanıklılığı sağlamak için seçilmiştir.

7. Atık bant kapağı nasıl takılır?

Kurulum genellikle aletsizdir:

Kapağı bant kılavuz çıkışının üzerine hizalayın
Besleyici yuvasına bastırın veya klipsleyin
Varsa bir mandal veya yaylı kilit ile sabitleyin

8. Atık bant kapağı nasıl bakımı yapılır?

Günlük: Kalıntıları temizleyin, tıkanıklıkları kontrol edin
Haftalık: Kılavuz yolunu aşınma veya hizalama bozukluğu açısından inceleyin
Aylık: Yayların ve mandalların sağlam olduğundan emin olun, özellikle geri sarıcı kullanılıyorsa

9. Bir atık kapağı birden fazla bant genişliği için kullanılabilir mi?

Hayır. Her kapak belirli bir bant genişliği için (örneğin, 8mm, 12mm) uyarlanmıştır. Yanlış boyutun kullanılması sıkışmaya veya uygunsuz bant yönlendirmesine neden olabilir.

10. Bir atık kapağı olmadan hangi sorunlar ortaya çıkabilir?

Makine içinde dolaşmış kapak bandı
Bantın toplama kafası hareketini engellemesi
Bant üzerinde artan statik birikim
Görüşün engellenmesi veya mekanik parazitten kaynaklanan bileşen yerleştirme hataları
