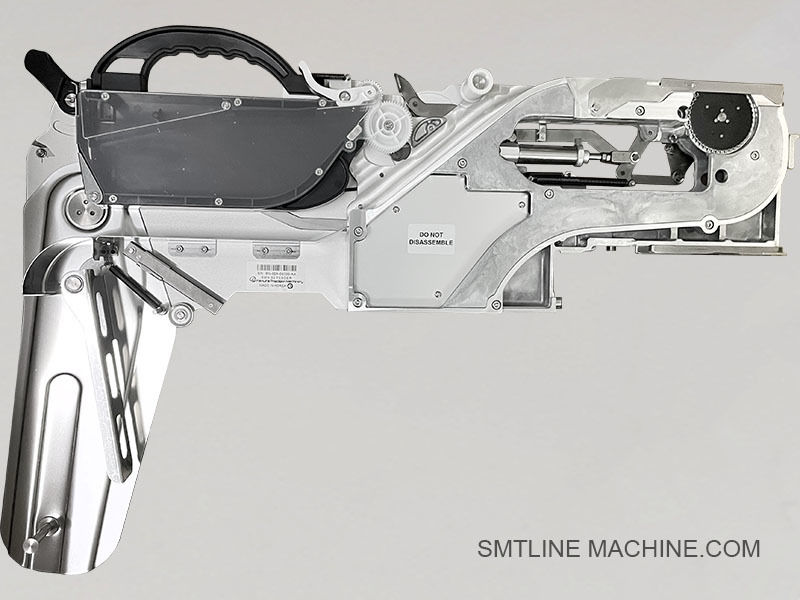

Ürün Tanıtımı Samsung 32mm Pnömatik Besleyici

Samsung 32mm Pneumatik Besleyici, Samsung CP serisi SMT yerleştirme makinelerine büyük ve ağır elektronik bileşenler sağlamak için tasarlanmış sağlam, hava ile çalışan bir bileşen bant besleyicisidir.Teyp indeksleme mekanizmasını kontrol etmek için basınçlı hava kullanır, 32 mm genişliğinde taşıyıcı bantlar için hassas, yüksek hızlı beslemeyi sağlar.

Temel Özellikler

Pnömatik işlem: Bantı adım adım ilerletmek için basınçlı hava kullanır
Büyük SMD bileşenleri için tasarlanmıştır:

Güç IC'leri
Transformörler
Bağlantılar
Kalkanlı indüktörler
CP40, CP45, CP60 da dahil olmak üzere Samsung CP serisi makineleri ile uyumludur
Yüksek hacimli üretim ortamlarında hızlı ve istikrarlı beslemeyi destekler
Dayanıklılık ve uzun süreli istikrar için katı yapı

Teknik özellikler
Bant Genişliği: 32 mm
Sürüş yöntemi: Pnömatik (hava silindir mekanizması)
Besleme mesafesi: Düzenlenebilir (genellikle 8, 12 veya 16 mm adımlar)
Güç kaynağı: Basınçlı hava gerektirir (önerilen 0,4 ∼ 0,6 MPa)
Makara Boyutu Uyumluluğu: Standart 13 ′′ ve 15 ′′ taşıyıcı makaralar

Başvurular

Aşağıdaki gibi endüstrilerde yaygın olarak kullanılmaktadır:

Otomobil elektronikleri
Güç modülleri
Endüstriyel kontrol PCB'leri
Daha geniş bant ve istikrarlı besleme gücü gerektiren büyük bileşenlerin yerleştirilmesi için idealdir

Uyumluluk

Samsung CP serisi pnevmatik besleme platformlarıyla tamamen uyumludur:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60 serisi

İlişkili Aksesuarlar Samsung 32mm Pnömatik Besleyici

1Mekanik bileşenler

32 mm bant rehber rayı
Besleme sırasında geniş bantın istikrarlı bir şekilde hizalanmasını sağlar.
Büyük bileşenlerin çarpışmasını veya yanlış hizalanmasını önlemeye yardımcı olur.

Kapak bant ayırıcı / itme montu
Parçaları açığa çıkarmak için kapak bantını geri çekip tutar.
Geniş bantlar için daha büyük ve güçlendirilmiş olabilir.

Üst kapak plağı
Parça bantını basılı tutun, sorunsuz ilerleme için.

Besleyici Kilitli Pin / Kilitleme Düğmesi
Besleyiciyi besleyici banka rayına bağlayan mekanizma.

Bobin tutucu şaftı / koltuk
13 ′′ veya 15 ′′ bileşen bant rulonunu yerinde sağlam bir şekilde tutar.

2Pnömatik bileşenler

Büyük Borlu Hava Silindirleri
32 mm genişliğinde bant için bant besleme akışını yönlendirir.
8mm veya 12mm versiyonlarından daha ağır.

Hava İtme Çubuğu / Kaydırma Bağlantısı
Silindir hareketini bantla bağlar.

Geri dön Bahar
Her besleme sarsıntısından sonra mekanizmayı sıfırlar.

Havalandırma hortumları / boru bağlayıcıları
Havanın girişini sağlamak için baskı bağlantısı veya iğneli ekipmanlar.

Egzoz Susturucu / Susturucu (Farklı)
Hava salınımı sırasında pnevmatik gürültüyü azaltır.

3Test ve Bakım Araçları

Besleyici Kalibrasyon Jig
Besleme eylemini test etmek ve ayarlamak için kullanılır.

El testi kutusu
Teknikçilerin basınçlı hava ile beslenmeyi simüle etmelerine izin verir.

Depolama rafı / besleme arabası
Geniş besleyicileri güvenli bir şekilde düzenler ve saklar.

Temizlik Fırçaları / Araçlar
Teyp yolunu ve iç mekanizmaları temizlemek için kullanılır.

Notlar

Birçok aksesuar, 24 mm ve 44 mm pnevmatik besleyicilerle paylaşılıyor, ancak boyut bakımından hafifçe farklılık göstermektedir.
Tüm rehber raylar, hava silindirleri ve braketler, uygun performans sağlamak için 32 mm besleyici çerçeve tipine uymalıdır.

İlgili parça numaraları Samsung 32mm Pnömatik besleyici (Tablo yok)

Mekanik bileşenler

J66021004A 32 mm bant rehber rayı, geniş bant yolunun hizalandırılması ve desteklenmesi için.
J66011005A 32 mm bantlarda kapak bantını kaldırmak ve ayırmak için tasarlanmış kapak bantı itme montajı.
J66031013A ¢ Daha geniş bant basıncını kaldırmak için güçlendirilmiş üst kapak plağı.
J70613008A Feeder Kilitleme Pin veya Kilitleme Düğmesi, feeder'i makineye monte etmek için.
J66031019A 13 ′′ veya 15 ′′ bileşen bant bobinlerini desteklemek için rulo şaft koltuğu veya rulo tutucusu.
J66031023A Clamp Spring veya Tension Spring Plate, sabit bant basıncını ve hizasını korur.

Pnömatik bileşenler

J70541006A Air Cylinder (Large-Bore Type), ağır 32 mm bantı endeksleme gücünü sağlar.
J70631011A ️ Hava itme çubuğu veya kaydırma bağlantısı, silindirle bant ön mekanizmasını bağlar.
J90651008A Her döngüden sonra besleyicinin kaydırıcısını sıfırlamak için kullanılan geri dönüş yayı (ağır görevli).
J70631015A ′ Pnömatik hatlar için hızlı monte veya bağlanmak için basmak için tip hava tüpü bağlantısı.
J70631012A ′ Silindir Montaj Kilisesi, besleyici içinde hava silindirini tutar.

Test ve Bakım Araçları

J13013001A ′ Besleyici Kalibrasyon Jig, besleyiciyi makinenin dışında test etmek ve düzeltmek için.
J13014002A ′ Manual Feeder Test Box, işlevsel kontroller için manuel olarak hava girişini simüle eder.
J13012003A Güvenilir besleme organizasyonu için besleyici depolama rafı veya araba.
J13014004A ¢ Kapak bantı geri sarma rulo montajı, kullanılmış kapak bantını toplamak için isteğe bağlı bir cihaz.

Sık Sorulan Sorular Rehberi Samsung 32mm Pnömatik Besleyici

1. Samsung 32mm Pneumatik besleyici ne için kullanılır?

Samsung 32mm pnevmatik besleyicisi, güç IC'leri, röleler, konektörler,Samsung CP serisi SMT makinelerine 32 mm genişliğinde taşıyıcı bant üzerine monte edilen ve kalkanlı induktorlar.

2Hangi makinelerle uyumlu?

Bu besleyici, pnömatik besleyici kullanan aşağıdaki Samsung toplama ve yerleştirme makineleri ile uyumludur:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60 Serisi

3Besleyici nasıl çalışıyor?

Kompozisyon bantını bir adım atarak ilerletmek için basınçlı hava ile çalışan bir silindir kullanır.Bir sonraki bileşeni toplamak için açığa çıkarmak.

4Ne kadar hava basıncı gerekiyor?

Önerilen çalışma basıncı 0,4 ila 0,6 MPa'dır (46 bar).
Düşük basınç eksik beslenmeye neden olabilir; yüksek basınç mekanik aşınmaya veya bant kırılmasına neden olabilir.

5Ne tür bant ve bileşenleri taşıyabilir?

Bant Genişliği: 32 mm
Bileşen türleri:

Güç yarı iletkenleri
Büyük kondansatörler
Transformörler
Yüksek akım bağlantıları
Relay paketleri
Bant Türü: Kapak bantı ile veya olmadan baskılı plastik taşıyıcı bant

6. Genel sorunlar ve sorun giderme önerileri nelerdir?

Teyp besleme yok
Düşük hava basıncı veya hasarlı bir hava silindirini kontrol edin.

Kapak bantı düzgün şekilde soyulmuyor
Kapak bantını veya gerilme yayını kontrol edin ve değiştirin.

Besleyici makineye kilitlenmiyor
Kilitli iğneyi veya montaj kilidi hasarlı olup olmadığını kontrol edin.

Besleyici yavaşça geri dönüyor veya yapışıyor.
Kaydırma bağlantısını temizle ve dönüş yayını kontrol et.

Hava sızıntısı
Kullanılmış hava borusu bağlantılarını veya mühürlerini değiştirin.

7Hangi parçaların sık sık değiştirilmesi gerekiyor?

Hava Silindir (J70541006A)
Geri dönüş yayı (J90651008A)
Kapak bantı baskıcısı (J66011005A)
Bant rehber rayı (J66021004A)
Besleyici Kilitleme Pini (J70613008A)
Hava Bağlantısı (J70631015A)

8Besleyiciyi nasıl test edeceğiz?

SMT makinesinin dışındaki hava çarpımını ve bant ilerlemesini doğrulamak için besleyici test jig (J13013001A) veya manuel besleyici test kutusu (J13014002A) kullanın.

9Kapak bantını geri sarmayı destekler mi?

Bazı konfigürasyonlar, bir geri sarma bobini kullanarak isteğe bağlı kapak bantını geri sarmayı destekleyebilir (örneğin J13014004A), ancak bu model sürümüne bağlıdır.

10- Tavsiye edilen bakım programı nedir?

Günlük: Tozu temizle, bant düzeni kontrol et
Haftalık: Hava sızıntılarını kontrol edin, hareketli parçaları temizleyin
Aylık: Mekanik eklemleri yağlayın ve yay gerginliğini kontrol edin
Üç ayda bir: Kullanılmış parçaları değiştirin ve doğruluğu için jig ile test edin
