Yüksek Hassasiyetli Samsung 12mm Pnömatik Besleyici (Parça Yerleştirme İçin)

Samsung Pnömatik Besleyici 12mm

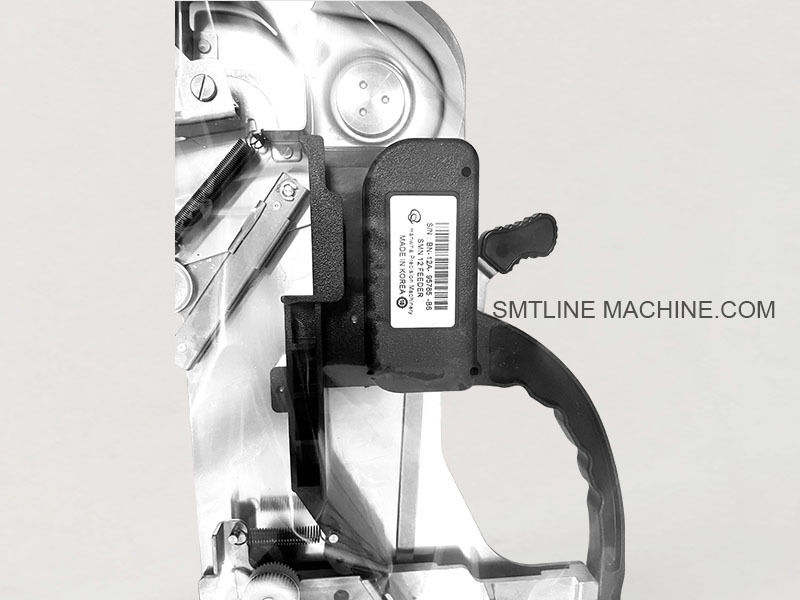

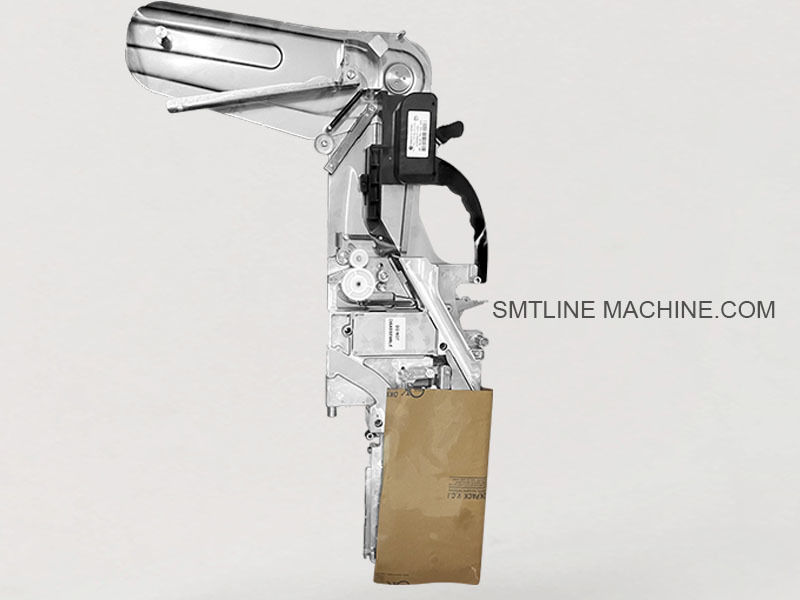

Ürün Tanıtımı – Samsung 12mm Pnömatik Besleyici

Samsung 12mm Pnömatik Besleyici, 12mm taşıyıcı bantlardan Samsung SMT yerleştirme makinelerine yüzeye monte bileşenleri tedarik etmek için tasarlanmış, güvenilir, hava tahrikli bir bant besleyicidir. Pnömatik besleyici teknolojisine dayanan CP40, CP45 ve CP60 gibi eski nesil platformlarda yaygın olarak kullanılmaktadır.

Temel Özellikler

Pnömatik çalışma: Bant ilerlemesini sağlamak için basınçlı hava kullanır
12mm taşıyıcı bantlarla uyumlu, daha büyük pasif bileşenleri, küçük entegre devreleri veya güç cihazlarını beslemek için idealdir
Erken nesil Samsung CP serisi makineler için uygundur
Yüksek hızlı indeksleme ve kararlı bileşen konumlandırması sunar
Minimum bakım gereksinimleri ile sağlam mekanik tasarım

Özellikler

Bant Genişliği: 12mm
Tahrik Tipi: Pnömatik (hava silindiri mekanizması)
Bileşen Aralığı: Ayarlanabilir (genellikle 4mm, 8mm veya 12mm adımlarla)
Güç Kaynağı: Basınçlı hava (genellikle 0,4–0,6 MPa)
Besleme Yöntemi: Adım adım hava tahrikli indeksleme
Makara Desteği: 13"/15" standart makaralara kadar

Uygulamalar

Aşağıdaki gibi daha büyük bileşenleri beslemek için idealdir:

Diyotlar ve MOSFET'ler
Elektrolitik kapasitörler
Küçük röleler
1206 ve 1210 çip bileşenleri
Aşağıdakiler için yüksek hacimli SMT üretim ortamlarında yaygın olarak kullanılır:

Tüketici elektroniği
Otomotiv PCB'leri
LED kartları

Uyumluluk

Aşağıdakiler dahil olmak üzere Samsung pnömatik besleyici platformlarıyla çalışır:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60 Serisi

İlgili Aksesuarlar – Samsung 12mm Pnömatik Besleyici

1. Mekanik Bileşenler

Bant Kılavuz Rayı (Bant Parçası / Taşıyıcı Ray)
12mm bileşen bandının sorunsuz ve doğru beslenmesini sağlar.

Kapak Bandı İticisi / Ayırıcı
Bileşenleri almak için kapak bandını kaldırır ve ayırır.

Üst Kapak Plakası / Kelepçe
Bandı yerinde tutar ve ilerleme sırasında kalkmasını engeller.

Besleyici Kilitleme Pimi / Düğmesi
Besleyiciyi makinedeki besleyici yuvasına sabitler (örneğin, kilitleme mandalı veya hızlı serbest bırakma pimi).

Makara Tutucu / Bant Makarası Mili
Bileşen makaralarını (genellikle 13” veya 15”) çözülme için konumda tutar.

2. Pnömatik Bileşenler

Hava Silindiri (Besleme Aktüatörü)
Bantı bir seferde bir adım ilerletmek için doğrusal hareket sağlar.

Hava İtme Çubuğu / Sürgü Bağlantısı
Hava silindirinden bant ilerleme mekanizmasına hareketi aktarır.

Geri Dönüş Yayı
Her ilerleme vuruşundan sonra sürgü mekanizmasını sıfırlar.

Hava Tüpü Konnektörleri / Hızlı Bağlantı Rakorları
Basınçlı hava beslemesine bağlantı sağlar.

Susturucu veya Ses Kesici (isteğe bağlı)
Havalandırma sırasında hava gürültüsünü azaltır.

3. Bakım ve Test Araçları

Besleyici Kalibrasyon Aparatı / Hizalama Fikstürü
Makinanın dışında besleyicileri test etmek ve hizalamak için kullanılır.

Manuel Test Kutusu
Makinadan bağımsız besleme testleri için manuel hava kontrolü sağlar.

Besleyici Temizleme Fırçaları
Kılavuz raylardan ve hareketli parçalardan toz ve kalıntıları temizler.

Besleyici Saklama Rafı
Kullanılmadığında birden fazla besleyicinin düzenli bir şekilde saklanması için.

Bu parçalar aşağıdakileri sağlamak için gereklidir:

Sorunsuz bant besleme
Doğru hizalama
Güvenilir bileşen alma
Üretim sırasında kolay kurulum/çıkarma

İlgili Parça Numaraları – Samsung 12mm Pnömatik Besleyici (İngilizce)

1. Mekanik Bileşenler

2. Pnömatik Bileşenler

3. Test ve Bakım Araçları

Bu parça numaraları, Samsung 12mm pnömatik bant besleyici sistemindeki en sık değiştirilen ve bakımı yapılan öğeleri kapsar ve SMT üretiminde tutarlı performans sağlar.

SSS Kılavuzu – Samsung 12mm Pnömatik Besleyici

1. Samsung 12mm Pnömatik Besleyici ne için kullanılır?

Daha büyük dirençler, kapasitörler, küçük entegre devreler ve güç cihazları gibi yüzeye monte bileşenleri içeren 12mm genişliğinde taşıyıcı bandı, bant ilerlemesi için basınçlı hava kullanan Samsung CP serisi SMT makinelerine beslemek için tasarlanmıştır.

2. Bu besleyici ile hangi SMT makineleri uyumludur?

Aşağıdakiler dahil olmak üzere Samsung pnömatik besleyici platformlarıyla uyumludur:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60 Serisi

Bu modeller elektrikli yerine pnömatik besleyiciler kullanır.

3. Besleyici nasıl çalışır?

Besleyici, bir sonraki bileşeni makinenin yerleştirme kafası tarafından alınması için açığa çıkararak, bantı adım adım ilerletmek için bir basınçlı hava silindiri kullanır.

4. Hangi hava basıncı gereklidir?

Tipik çalışma basıncı 0,4 ila 0,6 MPa'dır (4–6 bar). Doğru hava basıncı kritiktir—çok düşük besleme arızalarına neden olur; çok yüksek bant veya bileşenlere zarar verebilir.

5. Hangi bant türlerini ve boyutlarını destekler?

Bant genişliği: 12mm
Bileşen bandı: Kabartmalı plastik veya kağıt bant
Tipik bileşenler: Daha büyük çip dirençleri (1206, 1210), diyotlar, küçük röleler, elektrolitik kapasitörler.

6. Yaygın sorunlar ve sorun giderme ipuçları nelerdir?

7. Hangi parçaların genellikle değiştirilmesi gerekir?

Hava Silindiri (J70541004A)
Geri Dönüş Yayı (J90651007A)
Bant Kılavuz Rayı (J66021002A)
Kapak Bandı İticisi (J66011003A)
Kilitleme Pimi / Düğmesi (J70613008A)
Hava Tüpü Konnektörleri (J70631015A)

8. Besleyiciyi nasıl test edebilir veya kalibre edebilirim?

SMT makinesinin dışında besleme döngülerini simüle etmek ve doğru bant ilerlemesini doğrulamak için bir besleyici kalibrasyon aparatı (J13013001A) veya manuel bir test kutusu (J13014002A) kullanın.

9. Kapak bandı geri sarmayı destekliyor mu?

İsteğe bağlı kapak bandı geri sarma makaraları (örneğin, J13014004A) mevcut olabilir ancak tüm modellerde standart değildir.

10. Önerilen bakım programı nedir?

Günlük: Bant yolunu temizleyin, kalıntıları kontrol edin
Haftalık: Hava basıncını ve hortumları kontrol edin, yayları ve hareketli parçaları inceleyin
Aylık: Gerekirse silindiri yağlayın, aşınmış mekanik parçaları değiştirin
Üç aylık: Tam inceleme yapın ve gerekirse yeniden oluşturun
