Yüksek Hassasiyetli Samsung CWEF-YE32-V8 Besleyici ile Verimli Parça Yerleşimi

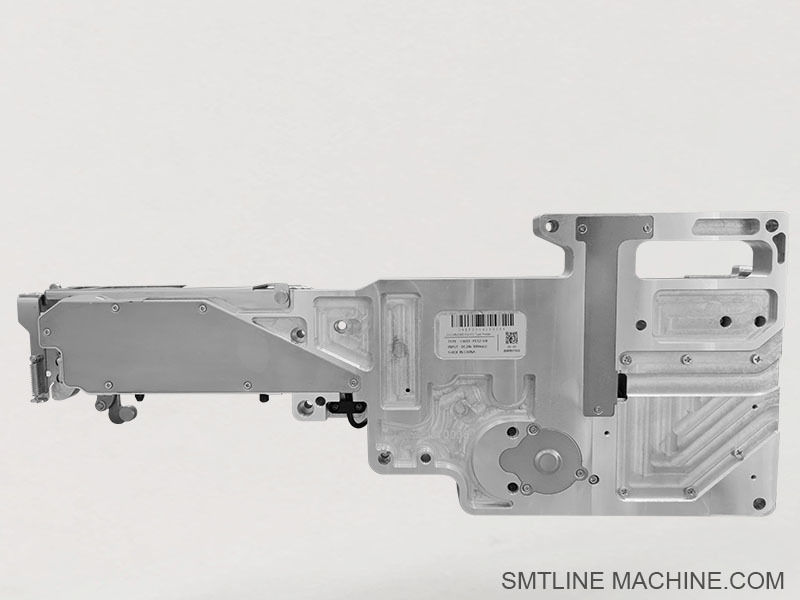

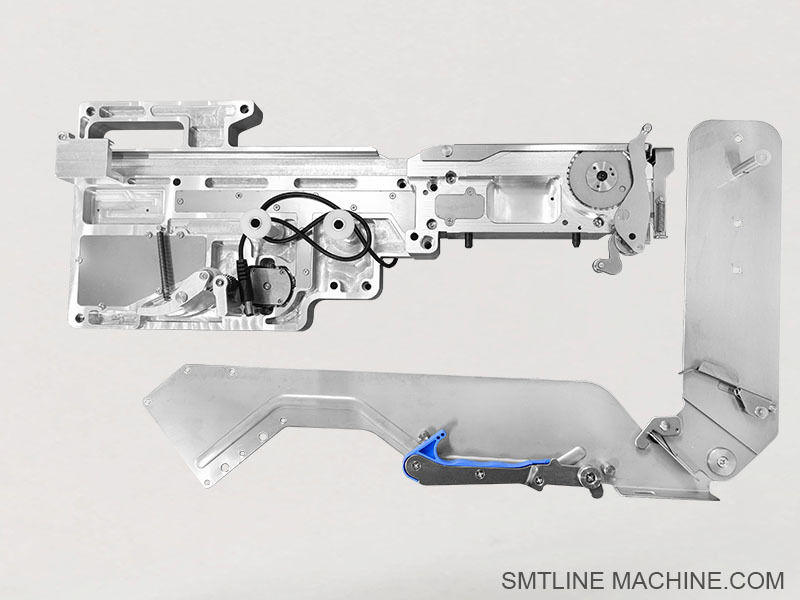

Samsung Besleyici CWEF-YE32-V8

Ürün Tanıtımı – Samsung CWEF‑YE32‑V8 Besleyici

Samsung'un 32 mm'lik akıllı elektrikli besleyicisinin güvenilir bir versiyonu; Samsung / Hanwha yerleştirme platformlarını (SM, CP, DECAN, SME serisi) kullanan hızlı, çok çeşitli SMT üretim hatları için tasarlanmıştır.

Temel Özellikler

Elektrik tahrikli çalışma, basınçlı hava gereksinimini ortadan kaldırır
Daha büyük pasif bileşenler ve küçük entegre devreler için ideal olan 32 mm bantları işler
Makine nesline bağlı olarak 4 veya 5 pimli konektör arayüzleriyle uyumludur
Hassas besleme ve hata tespiti sağlayan dahili motor, kodlayıcı ve sensör mantığı
Hızlı besleyici değişimi ve yüksek yoğunluklu besleyici bankalarını destekler

Tipik Özellikler

Bant genişliği: 32 mm (tek şeritli standart)
Tahrik sistemi: Dahili motor + kontrol PCB'si (V8 donanım yazılımı)
Montaj: SM/CP/SME/DECAN makineleri için Samsung/Hanwha besleyici bankalarıyla uyumlu
Özellikler: Bant ilerlemesi, son/bant varlığı algılama, motor geri bildirimi, isteğe bağlı kapak bandı geri sarma

Uygulamalar

Yüksek hacimli SMT hatlarında, aşağıdakiler gibi platformlarda orta ila büyük bileşenlerin (çip indüktörleri, kapasitörler, konektörler, küçük entegre devreler) beslenmesi için kullanılır:

SM421, SM471, SM482
CP serisi: CP40 / CP45 / CP60
DECAN S1/S2
SME serisi elektrikli besleyici hatları

Tipik Bakım ve İlgili Aksesuarlar

Benzer Samsung elektrikli besleyicilerle sıklıkla paylaşılan temel yedek parçalar şunlardır:

Bant kılavuz rayları
Kapak bandı iticileri ve makaraları
Motor ve şanzıman tertibatları
Sensör PCB'si ve kodlayıcı kartı
Bant sonu sensör tertibatları
Hizalama testi için kalibrasyon jigleri

İlgili Aksesuarlar – Samsung CWEF-YE32-V8 Besleyici

1. Mekanik Bileşenler

Bant Kılavuz Rayı Tertibatı
32 mm bantın sorunsuz beslenmesini ve doğru bileşen konumlandırmasını sağlar.

Kapak Bandı İtici
Bileşenleri toplamak için açığa çıkarmak üzere kapak bandını taşıyıcıdan kaldırır ve ayırır.

Üst Kapak Plakası / Kelepçe Tertibatı
Yanlış beslemeleri önlemek için bileşen bandını sıkıca yerinde tutar.

Kilit Pimi / Besleyici Kilitleme Düğmesi
Makine çalışması sırasında besleyiciyi besleyici bankası yuvasına sabitler.

Besleyici Yan Kapak Plakası
Dahili bileşenleri ve motor yuvasını hasar veya döküntülerden korur.

2. Tahrik ve Elektronik Bileşenler

Step Motor Tertibatı
Bantı hassas bir şekilde ilerletmek için besleyicinin dahili mekanizmasını çalıştırır.

Şanzıman / Tahrik Ünitesi
Torku motordan bant besleme mekanizmasına aktarır.

Ana Kontrol PCB'si
Motor kontrolünü, iletişimi ve sensör giriş/çıkışını yönetir.

Bant Sensör Kartı (Varlık ve Son Sensör)
Bant varlığını algılar ve makara bittiğinde veya hizası bozulduğunda uyarır.

Besleyici Sinyal Kablosu (4 pimli veya 5 pimli)
Yerleştirme makinesinden besleyiciye güç ve kontrol sinyalleri sağlar.

3. Kalibrasyon ve Bakım Araçları

Besleyici Kalibrasyon Jigi / Test Fikstürü
Makine dışında besleyici performansının test edilmesini, ayarlanmasını ve doğrulanmasını sağlar.

Bant Geri Sarma Makarası
Temiz ve verimli çalışma için kapak bandı atıklarını toplar.

Yay Plakası / Sıkıştırma Plakası
Besleme sırasında bant hizalamasını korumak için basınç uygular.

Bant Kılavuz Destek Braketi
Bant yolunda sağlamlık ve hassasiyet sağlar.

4. Depolama ve Kullanım

Besleyici Saklama Rafı / Arabası
Kullanılmadığında birden fazla besleyiciyi düzenlemek ve güvenli bir şekilde saklamak için kullanılır.

Besleyici Tepsisi
Değişimler sırasında düzenli yükleme/boşaltmaya yardımcı olur.

Bu aksesuarlar, CWEF-YE32-V8 32mm elektrikli besleyicinin sorunsuz çalışması, hizalanması ve bakımı için gereklidir ve tipik olarak diğer Samsung elektrikli besleyici genişliklerinde (8mm, 12mm, 24mm, vb.) paylaşılır.

İlgili Parça Numaraları – Samsung CWEF-YE32-V8 Elektrikli Besleyici

1. Mekanik Bileşenler

2. Elektrik / Tahrik Bileşenleri

3. Kalibrasyon / Bakım Araçları

Bu parçalar, CWEF-YE32-V8 dahil olmak üzere Samsung/Hanwha SME serisi elektrikli besleyicilerde yaygın olarak kullanılan doğrudan değiştirmeler veya uyumlu bileşenlerdir.

SSS Kılavuzu – Samsung CWEF-YE32-V8 Elektrikli Besleyici

1. CWEF-YE32-V8 ne için kullanılır?

CWEF-YE32-V8, SM, CP, DECAN ve SME serisi gibi SMT makinelerine taşıyıcı banttan orta ila büyük yüzeye montaj bileşenleri (örneğin, konektörler, entegre devreler, güç modülleri) sağlamak için kullanılan 32 mm'lik akıllı bir elektrikli besleyicidir.

2. Hangi SMT makineleriyle uyumludur?

Elektrikli besleyicileri destekleyen Samsung/Hanwha yerleştirme makineleriyle çalışır, şunlar dahil:

SM Serisi: SM421, SM471, SM482
CP Serisi: CP45, CP60
DECAN Serisi: S1, S2
SME Serisi: 4 pimli veya 5 pimli desteği olan besleyici bankaları (konektör sürümünü kontrol edin)

3. V8 ve eski V7 sürümleri arasındaki temel fark nedir?

V8 sürümü, geliştirilmiş dahili donanım yazılımı, daha hızlı besleme döngüleri, daha güvenilir motor performansı ve daha yeni DECAN/SME sistemleriyle daha iyi uyumluluk içerir.

4. Elektrikli mi yoksa pnömatik mi?

Tamamen elektrikli olup, yerleşik bir motor ve PCB denetleyicisi ile çalışır, basınçlı havaya ihtiyaç duymaz.

5. Hangi boyutta bileşenleri veya bantları destekler?

Bant genişliği: 32 mm
Aşağıdakiler gibi daha büyük elektronik bileşenler için uygundur:

Büyük Entegre Devreler
RF modülleri
Konektörler
Güç yarı iletkenleri

6. Yaygın sorunlar nelerdir ve sorun giderme nasıl yapılır?

7. En sık hangi parçalar değiştirilir?

Motor Tertibatı – J90551427A
Şanzıman – J90651417A
Sensör PCB'si – J67031002A
Bant Kılavuz Rayı – J66021001A
Kapak Bandı İtici – J66011003A
Kontrol PCB'si – J90851407A

8. Besleyiciyi nasıl kalibre ederim veya test ederim?

Besleyici ilerlemesini, hizalamasını ve hata tespitini SMT makinesinin dışında doğrulamak için Besleyici Kalibrasyon Jigi'ni (örneğin, J13013001A) kullanın.

9. Kapak bandı geri sarmayı destekliyor mu?

Evet, çalışma sırasında atık kapak bandını yönetmek için bir bant geri sarma makarası (örneğin, J13014004A) ile donatılabilir.

10. Ne sıklıkla bakım yapmalıyım?

Hafif kullanım: Her 1–2 haftada bir temizleyin ve inceleyin
Yoğun kullanım: Her makaradan veya vardiyadan sonra kontrol edin
Üç ayda bir: Yüklemeye bağlı olarak motoru veya aşınmış mekanik parçaları değiştirin
