Yüksek Doğrulukta Samsung CWEF-YE24-V7 Besleyici ile Optimize Edilmiş Bileşen Yönetimi

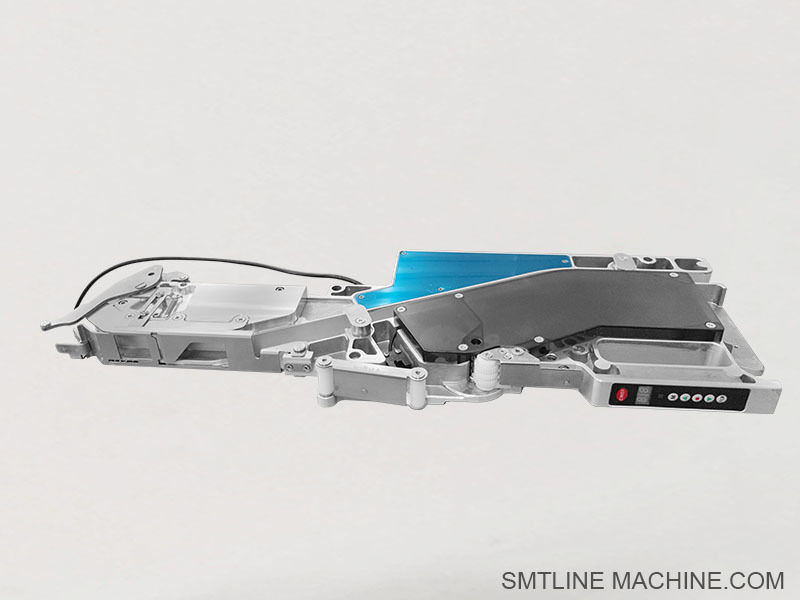

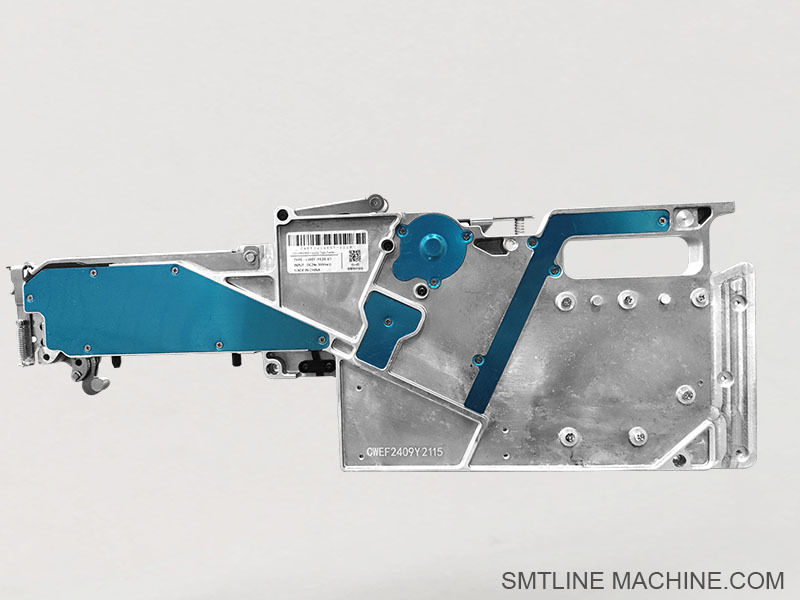

Samsung Besleyici CWEF-YE24-V7

Ürün Tanıtımı – Samsung CWEF‑YE24‑V7 Elektrikli Besleyici

Samsung CWEF‑YE24‑V7, Samsung / Hanwha SMT yerleştirme makinelerinde (SM/CP/SME serisi gibi) kullanılan 8 mm'lik elektrikli besleyicinin geliştirilmiş bir versiyonudur. V7 varyantı olarak, genellikle daha güvenilir bant ilerlemesi ve daha yeni makine yazılımıyla daha iyi senkronizasyon için gelişmiş motor ve kontrol mantığı içerir.

Temel Özellikler

Sıkıştırılmış hava ihtiyacını ortadan kaldıran, tamamen elektrikle çalışan besleyici
8 mm bant genişliği ile uyumlu—dirençler, kapasitörler ve küçük entegre devreler gibi çip bileşenleri için standart
Bant varlığını tespit etmek ve yanlış beslemeleri önlemek için yerleşik kodlayıcı ve sensör fonksiyonları
4‑ veya 5‑pin konektör tiplerine sahip Samsung/Hanwha SMT hatları için tasarlanmıştır
Yüksek‑karışımlı üretim için ideal olan hızlı değişim yeteneklerine sahip kompakt tasarım

Tipik Özellikler

Bant genişliği: 8 mm
Sürücü: Dahili motor + kontrol elektroniği (V7 mantığı)
Konektör tipi: Makine modeline bağlı olarak eski 4-pin ve daha yeni 5-pin besleyicilerle uyumlu
Montaj: Standart Samsung besleyici bankası rayları ile uyumlu
Geri bildirim ve sensör arayüzü: Bant sonu tespiti, ileri/geri tespiti, motor durumu sinyali

Uygulamalar

SMT üretiminde küçük pasif bileşenlerin (örneğin, 0402, 0603, 0805) beslenmesi
Hızlı besleyici değişimleri gerektiren yüksek karışımlı ortamlarda kullanılır
SM320, SM421, SM471, SM482, CP60, DECAN S1/S2, SME serisi gibi Samsung ailesi makineleriyle uyumlu (konektör versiyonunu onaylayın)

Yaygın Bakım ve İlgili Aksesuarlar

Resmi teknik özellik sayfalarına erişim olmasa bile, tipik ilgili aksesuarlar ve yedek parçalar şunları içerir:

Bant kılavuz rayı tertibatları
Kapak bandı iticileri ve makaraları
Motor ve şanzıman bileşenleri
Sensör PCB veya kodlayıcı kartı
Besleyici kalibrasyon/test fikstürü
Bağlantı kabloları (4-pin veya 5-pin)

İlgili Aksesuarlar – Samsung CWEF-YE24-V7 Besleyici

1. Mekanik Aksesuarlar

Bant Kılavuz Rayı Tertibatı
Bileşen bandını besleyici mekanizmasından hassas bir şekilde yönlendirir.
Yaygın parça: J66021001A

Kapak Bandı İtici
Bileşenleri almak için kapak bandını bastırır ve ayırır.
Yaygın parça: J66011003A

Üst Kapak Tertibatı / Bant Kelepçesi
Besleme alanını korur ve bantı çalışma sırasında yerinde tutar.
Parça: J66031011A

Kilitleme Pimi / Besleyici Sabitleme Klipsi
Besleyiciyi makinenin besleyici bankasına kilitler.
Parça: J70613008A

Yan Kapak Plakası / Besleyici Kabuğu
Besleyicinin iç bileşenlerini korur.
Parça: J66031017A

2. Elektrikli Bileşenler

Besleyici Motor Tertibatı
Bantı ilerletmek için iç dişliyi çalıştırır.
Parça: J90551427A

Sürücü Şanzımanı
Motor torkunu bant mekanizmasına aktarır.
Parça: J90651417A

Besleyici Kontrol PCB'si
Motoru kontrol eder ve yerleştirme makinesiyle arayüz oluşturur.
Parça: J90851407A

Besleyici Sensör PCB / Bant Sonu Sensörü
Bant veya bant sonu koşullarının varlığını tespit eder.
Parça: J67031002A veya J67021010A

Besleyici Kablosu / 4-pin veya 5-pin Konektör
Besleyici gücünü ve sinyallerini makineye bağlar.
Parça: J66011002A

3. Kalibrasyon ve Bakım Araçları

Besleyici Kalibrasyon Aparatı / Test Fikstürü
Besleyici hareketinin çevrimdışı kalibrasyonu veya testi için kullanılır.
Parça: J13013001A

Bant Sarma Makarası
Çalışma sırasında kapak bandı atıklarını toplar.
Parça: J13014004A

Yay Plakası / Sıkıştırma Yayı
Kararlı besleme için bant üzerinde basınç sağlar.
Parça: J66031022A

Bant Kılavuz Sabitleme Braketi
Besleme sırasında kılavuz rayı güvenli bir şekilde tutar.
Parça: J66031013A

4. Besleyici Depolama ve Taşıma

Besleyici Saklama Rafı (ESD Güvenli)
Değişim veya boşta kalma sırasında besleyicileri saklamak için kullanılır.
Parça: J13012003A

Besleyici Tepsisi veya Arabası
Hatlar arasında birden fazla besleyici taşımak için mobil ünite

İlgili Parça Numaraları – Samsung CWEF-YE24-V7 Besleyici

1. Mekanik Bileşenler

2. Elektrik ve Sürücü Bileşenleri

3. Araçlar ve Çevre Birimleri

Bu parça numaraları, CWEF-YE24-V7 besleyicinin rutin bakımı, onarımı ve yükseltmelerini destekleyerek, SM421, SM471, SM482, CP45 ve DECAN gibi Samsung/Hanwha SMT hatlarında sürekli yüksek hızlı çalışmayı sağlar.

SSS Kılavuzu – Samsung CWEF-YE24-V7 Elektrikli Besleyici

1. CWEF-YE24-V7 ne için kullanılır?

Bu, Samsung/Hanwha SMT makinelerine bant makaralarından (tipik olarak 0402, 0603, 0805) bileşen sağlamak için kullanılan yüksek hızlı, elektrikle çalışan 8 mm'lik bir SMT besleyicisidir. Bant indekslemeyi otomatikleştirir ve yüzeye monte bileşenler için tutarlı toplama hizalaması sağlar.

2. Hangi makinelerle uyumludur?

Aşağıdakiler dahil olmak üzere, elektrikli besleyicileri destekleyen çoğu Samsung/Hanwha modeliyle uyumludur:

SM Serisi: SM320, SM421, SM471, SM482
CP Serisi: CP40, CP45, CP60
DECAN Serisi: S1, S2
SME Serisi (Besleyici Bankası V7 uyumlu)

Makine modelinizle konektör tipini (4-pin veya 5-pin) onayladığınızdan emin olun.

3. CWEF-YE8-V7 ve CWEF-YE24-V7 arasındaki fark nedir?

Her ikisi de elektrikli besleyicidir, ancak YE24-V7 tipik olarak daha uzun indeksleme aralıklarını destekler ve 8 mm bant genişliği içinde biraz daha büyük/daha uzun bileşen profillerini işleyebilir. V7 sürümü, gelişmiş kontrol mantığı ve geri bildirim özellikleri içerir.

4. Yaygın sorunlar ve sorun giderme ipuçları nelerdir?

5. Besleyici nasıl çalıştırılır ve kontrol edilir?

SMT makinesine takılan 4-pin veya 5-pin bir konektör aracılığıyla besleyici PCB'si tarafından kontrol edilen dahili bir step motor kullanır. Sıkıştırılmış hava gerektirmez.

6. Tipik olarak hangi yedek parçalar değiştirilir?

Motor Tertibatı – J90551427A
Sürücü Şanzımanı – J90651417A
Sensör PCB – J67031002A
Bant Kılavuz Rayı – J66021001A
Kapak Bandı İtici – J66011003A
Besleyici Kilit Pimi – J70613008A

7. Besleyiciyi nasıl test edebilir veya kalibre edebilirim?

Makine dışında motor çalışmasını, hizalamayı ve bant indekslemeyi test etmek için bir besleyici kalibrasyon aparatı (örneğin, J13013001A) kullanın.

8. Besleyici ne sıklıkla bakıma alınmalıdır?

Hafif kullanım: 1–2 haftada bir inceleyin ve temizleyin
Ağır üretim: Her makaradan sonra veya her gün inceleyin
Aşınmış parçaları (kılavuz rayları, motorlar, sensörler) yüke bağlı olarak 3–6 ayda bir değiştirin

9. Kapak bandını geri sarabilir mi?

Evet. Besleyici, çalışma alanlarını temiz tutmak ve paraziti önlemek için isteğe bağlı kapak bandı sarma makaralarını (örneğin, J13014004A) destekler.

10. 4-pin veya 5-pin bir besleyici olduğunu nasıl anlarım?

Arka arayüz fişini kontrol edin.

4-pin: Daha önceki SM/CP modellerinde kullanılır
5-pin: Daha yeni makineler için ek sinyal hatlarını destekler (V7 uyumlu mantık)
