Mikro PCB Mini Kompakt Yükleyici​
Firmamız 11 yıldır faaliyet göstermekte olup, garantili kalite ve hızlı teslimat ile kesinlikle en iyi seçiminiz olacaktır.

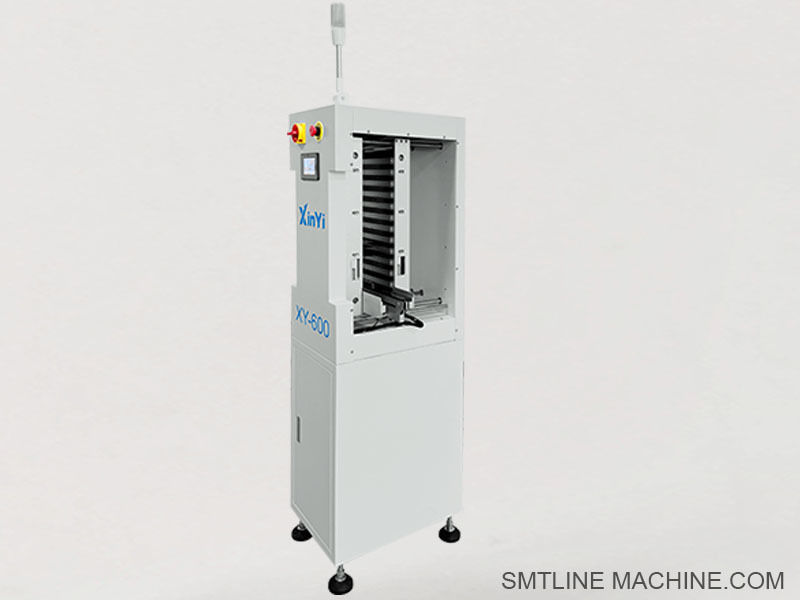

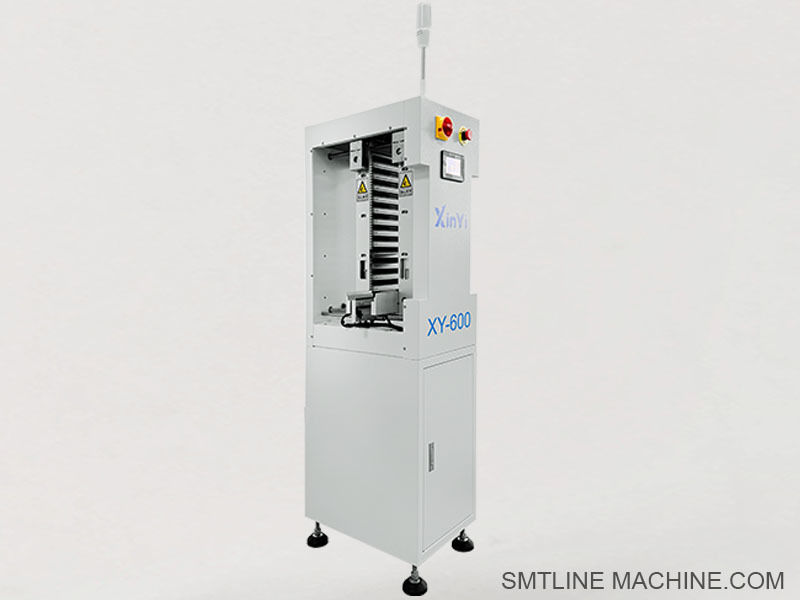

Ürün Tanıtımı – Mikro PCB Mini Kompakt Yükleyici
Mikro PCB Mini Kompakt Yükleyici, kompakt SMT üretim hatları ve mikro PCB işleme uygulamaları için tasarlanmış, küçük bir alana sahip otomatik bir kart yükleme ünitesidir. LED modülleri, sensörler, giyilebilir cihazlar ve minyatür elektronikler gibi yerden tasarruf, yüksek hassasiyet ve hafif kart işleme işlemlerinin kritik olduğu ortamlarda idealdir.
Küçük boyutuna rağmen, yükleyici, otomatik bir SMT sürecinin başlangıcında tutarlı ve güvenilir kart beslemesi sağlayan magazin kaldırma, SMEMA iletişimi ve PCB hizalama özelliklerini entegre eder.

Temel Özellikler:
Kompakt tasarım – Dar üretim alanları ve masaüstü SMT kurulumları için ideal
Magazin tipi yükleme – PCB'leri otomatik olarak magazinlerden konveyöre iter
Mikro boyutlu PCB'leri destekler – 30 × 30 mm'den 150 × 200 mm'ye kadar
Hassas konumlandırma – Sensör kontrollü hizalama ile pürüzsüz itici sistemi
SMEMA uyumlu – Yukarı ve aşağı akış ekipmanlarıyla kolay entegrasyon
Dokunmatik panel veya düğme kontrolü – Basit operatör arayüzü
Antistatik yapı – Hassas bileşenler için tamamen ESD güvenli yapı

Özellikler (Tipik)
PCB Boyut Aralığı: 30 × 30 mm – 150 × 200 mm
Magazin Boyutu: 355 × 320 × 563 mm (özelleştirilebilir)
Yükleme Yöntemi: Sensör kontrollü beslemeli itici kol
Transfer Yüksekliği: 900 ± 20 mm
Güç Kaynağı: AC 220V, 50/60 Hz
Hava Kaynağı: 4–6 kg/cm² (pnömatik itici kullanılıyorsa)
Kontrol Sistemi: PLC + HMI veya basmalı düğme paneli
Yapı: Toz boyalı çelik çerçeve + alüminyum alaşım + ESD malzemeleri

Uygulama Senaryoları:
Mikro PCB veya küçük formatlı ürün SMT hatları
LED sürücü kartı, USB kartı, giyilebilir cihaz PCB beslemesi
Laboratuvar ölçekli veya pilot üretim hatları
Sınırlı zemin alanına sahip masaüstü SMT hatları








İlgili Aksesuarlar – Mikro PCB Mini Kompakt Yükleyici
Mekanik Bileşenler
Mini magazin rafı – Standart veya özel boyutlu PCB magazinlerini tutar (genellikle 355 × 320 × 563 mm, mikro kartlar için daha küçük olabilir)
Hassas itici kol – PCB'leri magazin yuvalarından konveyöre taşır; motorlu veya pnömatik olabilir
Kompakt PCB kılavuz rayları – Küçük kartları doğru bir şekilde yönlendirmek için ayarlanabilir ESD güvenli raylar
Magazin kaldırma platformu – Magazin için dikey kaldırmayı pürüzsüz bir şekilde destekler
Konveyör bandı (ESD güvenli) – Hassas kart transferi için dar genişlikte zamanlama kayışı
Ayarlanabilir makine ayakları (M10/M12) – Tezgahlar veya kompakt alanlar üzerinde kararlı kurulum sağlamak için tesviye ayakları
Elektrik Bileşenleri
Fotoelektrik sensörler (örneğin, Omron E3Z serisi) – PCB konumunu, magazin yuvasını veya itici durumunu algılar
Step motor (42/57 serisi) – İtici veya konveyör bandını sürer (yapılandırmaya bağlı olarak)
Motor sürücüsü (örneğin, DM422C / DM542) – Step motor çalışmasını kontrol eder
PLC kontrolörü (Mitsubishi FX1N/FX3U serisi veya eşdeğeri) – Besleme zamanlaması ve magazin kullanımı için mantık kontrolü
Dokunmatik ekran HMI veya basmalı düğme paneli – Operatör kontrol arayüzü (akıllı modeller için isteğe bağlı dokunmatik ekran)
Sinyal kulesi lambası (2 renkli veya 3 renkli) – Makine durumunu ve uyarıları gösterir
İsteğe Bağlı Pnömatik Bileşenler (hava tahrikli iticiler kullanılıyorsa)
Mini hava silindiri (örneğin, AIRTAC SDA16×20) – Kart itme için kompakt aktüatör
Selenoid valf (örneğin, AIRTAC 4V110-06) – İticilere hava kontrolü
FRL ünitesi (mini) – Temiz, kararlı hava beslemesi için filtre + regülatör + yağlayıcı
Antistatik PU boru (4mm veya 6mm) – ESD koruması ile güvenli hava dağıtımı için
Yedek Parçalar ve Bakım Kitleri
Yedek ESD zamanlama kayışları – Mini konveyörler için (genellikle 6 mm genişliğinde)
Sensör montaj braketi kiti – L-braketler, vidalar, kablo klipsleri içerir
Magazin durdurma klipsleri veya kılavuzları – Magazin kaymasını veya yanlış hizalamayı önler
Limit anahtarları – Magazin üst/alt hareket limitlerini algılamak için
Toz kapakları veya akrilik koruyucular – Kompakt çalışma alanları için isteğe bağlı güvenlik kapakları











İlgili Parça Numaraları – Mikro PCB Mini Kompakt Yükleyici

Mekanik Bileşenler
MAG-RACK-150200 – Mini PCB magazini (150 × 200 mm veya daha küçük kartları destekler)
PUSHER-MINI-MTR – Kompakt itici kol (motor tahrikli versiyon)
PUSHER-MINI-AIR – Kompakt itici kol (pnömatik versiyon)
RAIL-MINI-ESD – Mikro kartlar için ayarlanabilir antistatik PCB kılavuz rayı
LIFT-PLT-MC220 – Magazin kaldırma platformu düzeneği
BELT-ESD-6MM – Kompakt kart taşımacılığı için 6 mm ESD güvenli zamanlama kayışı
LEVEL-M10-50F – Ayarlanabilir M10 makine ayağı, titreşim önleyici tip

Elektrik Bileşenleri
E3Z-D61-OM – Küçük PCB tespiti için Omron fotoelektrik sensör
42BYGH34 – NEMA 17 step motor (küçük konveyör veya itici için)
DM422C – Mikro step motor sürücüsü (NEMA 17/23 için uygun)
FX1N-14MT-PLC – Kompakt yükleyici mantığı için Mitsubishi tarzı mini PLC
HMI-TK6070iQ – Operatör kontrolü için Weinview 7” dokunmatik ekran (isteğe bağlı)
BTN-PNL-LOADER – Acil durdurma özellikli temel basmalı düğme paneli
STL-2C-MINI – Yükleyici durumu için iki renkli sinyal lambası kulesi (Kırmızı/Yeşil)

Pnömatik Bileşenler (uygulanabilirse)
SDA16×20-AIR – Mini hava silindiri (kompakt itme kolu aktüatörü)
4V110-06-AIR – Selenoid valf, 2 konumlu, 24V DC
FRL-MINI-04 – Küçük FRL hava hazırlama ünitesi (¼" portlar)
TUBE-4ESD – 4 mm antistatik PU hava borusu (siyah veya mavi)

Bakım ve İsteğe Bağlı Öğeler
BELT-SPARE-6MM – Yedek 6 mm antistatik kayış
SNS-BRKT-KIT – Sensör montaj donanım kiti
STOP-CLIP-MAG – Magazin yuvası durdurma klipsleri
LIMIT-LX19-M – Kaldırma yüksekliği tespiti için limit anahtarı
COVER-ACR-MINI – İsteğe bağlı akrilik toz/güvenlik kapağı paneli
BCR-MNT-MINI – Barkod okuyucu montajı (isteğe bağlı izlenebilirlik entegrasyonu için)






SSS Kılavuzu – Mikro PCB Mini Kompakt Yükleyici
1. Mikro PCB Mini Kompakt Yükleyici ne için kullanılır?
Bu yükleyici, mikro boyutlu PCB'leri magazinlerden bir SMT üretim hattına otomatik olarak beslemek için tasarlanmıştır. LED modülleri, USB cihazları, sensörler ve giyilebilir cihazlar gibi ürünlerde kullanılan küçük veya dar PCB'ler için idealdir.
2. Hangi PCB boyutlarını destekler?
Tipik olarak desteklenen PCB boyutları 30 × 30 mm'den 150 × 200 mm'ye kadar değişir. Daha küçük veya biraz daha büyük kartlar için özelleştirmeler mevcuttur.
3. Ne tür magazinler kullanır?
Standart veya özel PCB magazinleri kullanır, en yaygın olarak 355 × 320 × 563 mm, ancak mikro PCB'ler için daha küçük magazinler takılabilir.
4. Masaüstü veya laboratuvar ölçekli üretim için uygun mudur?
Evet. Kompakt bir alana sahiptir, bu da onu masaüstü SMT hatları, pilot üretim, Ar-Ge laboratuvarları veya küçük parti çalıştırmaları için ideal hale getirir.
5. SMEMA iletişimini destekler mi?
Evet. Yükleyici, yukarı ve aşağı akış SMT makineleriyle iletişim kurmasını sağlayan SMEMA uyumludur.
6. Ne tür kontrol sistemleri mevcuttur?
Temel modeller, gösterge ışıklı basmalı düğme panelleri kullanır.
Gelişmiş modeller, hassas çalışma ve hata teşhisi için bir dokunmatik ekran HMI ve PLC kontrolü içerir.
7. Pnömatik güç gerekli mi?
Yalnızca ünite hava tahrikli iticiler kullanıyorsa. Bu gibi durumlarda, 4–6 kg/cm² sıkıştırılmış hava beslemesi gereklidir. Aksi takdirde, bazı modeller yalnızca elektrik motorları kullanır.
8. Konveyörün yüksekliği nedir?
Standart çalışma yüksekliği 900 ± 20 mm'dir ve çoğu SMT hattı standardına uyar.
9. Hangi güvenlik özellikleri dahildir?
İsteğe bağlı özellikler şunları içerir:
Durum göstergesi için sinyal kulesi lambası
Acil durdurma düğmesi
ESD'ye duyarlı PCB'ler için antistatik yapı
Akrilik güvenlik kapakları (isteğe bağlı)
10. Farklı magazin boyutlarını işleyebilir mi?
Evet. Mikro kartlar için özel magazin türleri dahil olmak üzere, çeşitli magazin yüksekliklerini veya yuva sayılarını barındıracak şekilde yapılandırılabilir.
11. PCB hizalaması nasıl sağlanır?
PCB'lerin konveyöre doğru bir şekilde itilmesini ve konumlandırılmasını sağlamak için fotoelektrik sensörler ve kılavuz raylar kullanır.
12. Hangi bakım gereklidir?
Konveyör bantlarını düzenli olarak temizleyin
Hareketli parçaları inceleyin ve sıkın
Sensör işlevini kontrol edin ve hizalamayı ayarlayın
Gerektiğinde aşınmış kayışları veya silindirleri değiştirin
Kılavuzları ve rayları periyodik olarak yağlayın
13. Standart teslim süresi nedir?
Standart modeller: 3–5 iş günü
Özel versiyonlar: Yapılandırmaya bağlı olarak 7–10 iş günü
