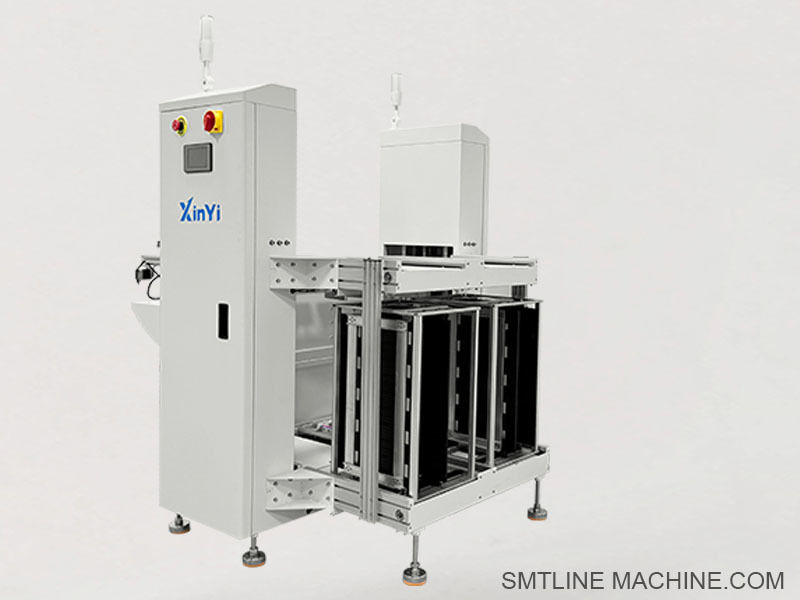

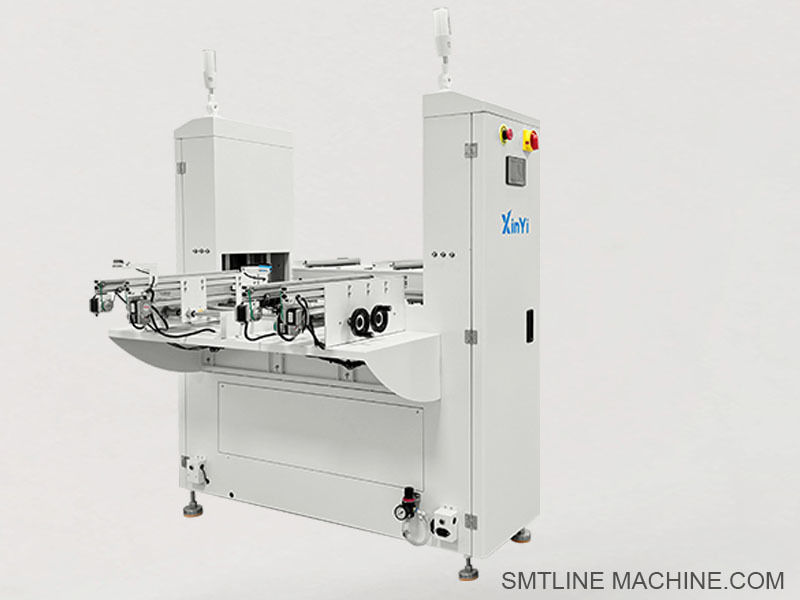

Çifte yollu alt plaka makinesi modeli XY-X250S, PCB'nin pürüzsüz olarak boşaltılması için çift yollu PCB boşaltıcı.

Çift pist alt plaka makinesi (Model XY-X250S) Çift pistli PCB açıcı ((Model XY-X250S)- Hayır.
Şirketimiz 11 yıldır çalışıyor ve kalitelilik ve hızlı teslimat garantisi ile kesinlikle en iyi seçiminiz olacak.



Ürün Tanıtımı ¢ Çift Yollu PCB Çıkartıcı (Model XY-X250S)
XY-X250S, bir SMT üretim hattının sonundan otomatik olarak bitmiş PCB'leri toplamak için tasarlanmış yüksek verimli çift pistli bir PCB boşaltıcıdır.iki şeritli geri akış fırınlarından PCB'lerin boşaltılmasına izin verir, AOI makineleri veya test istasyonları, ve onları işleme veya ambalajlama bir sonraki aşaması için dergilere düzgün bir şekilde yığmak.
Bu ekipman, sorunsuz otomasyon, alan verimliliği ve aynı anda farklı PCB türlerinin esnek kullanımını gerektiren yüksek hacimli, yüksek hızlı SMT ortamları için idealdir.

Ana özellikler:
Çift pistli dergi boşaltma
Yumuşak dikey hareketli tamamen otomatik dergi kaldırma sistemi
Dokunmatik ekranlı HMI veya basma düğmesi paneline sahip PLC kontrol sistemi
Standart PCB dergileri ile uyumlu (390×320 mm veya özelleştirilebilir)
SMEMA arayüzü, SMT makineleriyle kolay bir bağlantı sağlar
Statik duyarlı paneller için ESD koruması olan yüksek dayanıklılıklı çerçeve
Düzenlenebilir itme, sensörle kontrol edilen tahta giriş ve güvenli yığma

Temel özellikler:
Model: XY-X250S
Fonksiyon: Otomatik dergi PCB boşaltma (iki şeritli)
PCB Boyut aralığı: 50 × 50 mm ila 250 × 330 mm (her şerit için)
Dergi Boyutu: Standart 355 × 320 × 563 mm (özel boyutlar mevcut)
Dergi yuvaları: 50 yuva.
Transfer Yüksekliği: 900 ± 20 mm
Taşıma Yönü: Sol → Sağ / Sağ → Sol (özelleştirilebilir)
Kontrol Sistemi: PLC + HMI / düğme paneli
Çerçeve malzemesi: Toz kaplamalı çelik + ESD alüminyum alaşımı
Güç kaynağı: AC 220V, 50/60Hz

Uygulama senaryoları:
SMT hattının geri akış fırından sonraki son aşaması
AOI veya fonksiyon test makinelerinin iki şeritli çıkışı
Toplu üretim ortamları için idealdir
LED, otomotiv ve EMS hatlarında da kullanılır

İsteğe bağlı özellikler:
Sinyal kulesi ışığı (3 renkli)
Otomatik dergi yükleyicisi (dergi değişimi)
Barkod tarayıcısı montajı
MES sistemi entegrasyonu
Güvenlik ışığı perde
Anti-statik akrilik kaplamalar
Özel dergi boyutları veya tepsi seçenekleri








İlişkili aksesuarlar Model XY-X250S

Mekanik bileşenler
Dergi tutucu raf Standard PCB dergilerini (355×320×563 mm) boşaltma sırasında güvenli bir şekilde tutar
Çift pistli taşıyıcı kemerler her iki şerit üzerinde de sorunsuz PCB aktarımı için ESD güvenli zamanlama kemerleri
İtme kolu montajı ¢ PCB'leri dergilere yüklemek için pnevmatik veya motorlu itme makineleri
Derginin yükseltme mekanizması Döşemeler yığılırken derginin yüksekliğini ayarlamak için motorlu veya pnevmatik kaldırma sistemi
Düzenlenebilir rehber raylar ️ Çeşitli PCB boyutları için manuel veya motorlu ray genişliği ayarlaması
Destek çerçeve ve düzeltici ayaklar ️ Stabil montaj için ayarlanabilir ayakları olan toz kaplı çelik çerçeve

Elektrikli bileşenler
Fotoelektrik sensörler PCB varlığını ve her şerit üzerindeki dergi konumunu tespit eder
Adımlı motorlar ve sürücüler, kemer ve magazin kaldırma kontrolü için
PLC denetleyici, boşaltma mantığını, güvenliği ve iletişimi yönetir.
Dokunmatik ekranlı HMI veya baskı düğmesi paneli Kontrol ve izleme için operatör arayüzü
Sinyal kulesinin ışığı (Kırmızı/Sarı/Yeşil)
SMEMA İletişim Kabloları: Senkronize çalışma için SMT makinelerini bağlar

Pnömatik bileşenler (eğer donatılmışsa)
Havalı silindirler Magazın kaldırılması veya itme makinesi çalıştırılması için
Solenoid valfler ️ Pnömatik aktüatörlere hava akışını kontrol etmek
FRL üniteleri ️ Dayanıklı pnevmatik performans için hava filtresi, düzenleyici ve yağlayıcı
Anti-statik PU boruları basınçlı hava dağıtımı için

Bakım ve İsteğe bağlı takımlar
Değiştirme ESD kemerleri ️ Konveyör bakımı için
Sensör montaj kitleri ️ Fotoelektrik sensörler için destekler ve donanım
Derginin yedek parçaları Derginin onarımı veya değiştirilmesi için klipler, raylar veya tepsiler
Güvenlik ışık perdeleri veya akrilik kapaklar Operatörleri korumak ve güvenlik standartlarına uymak
Barkod tarayıcısı montajları Barkod okuma entegrasyonu için isteğe bağlı








İlişkili parça numaraları: Model XY-X250S
Mekanik bileşenler
MAG-HOLDER-355320 Standard PCB dergi tutucu rafı (355×320×563 mm)
CVB-6ESD-DUAL, çift raylı taşıyıcılar için ESD güvenli zamanlama kemerleri
PUSH-ARM-XYX250 Pusher kol bileşeni, pnevmatik veya motorlu versiyon
MAG-LIFT-MTR motorlu depo kaldırma sistemi
ADJ-RW-MAG-XYX PCB genişliği değişimi için ayarlanabilir rehber raylar
FRAME-XYX250 ¢ Düzleştirme ayaklı toz kaplamalı çelik çerçeve
Elektrikli bileşenler
Omron E3Z-D61 PCB ve dergi tespiti için fotoelektrik sensör
57BYGH76 Kemer ve dergi kontrolü için adımlı motor
DM542 57BYGH76 ile uyumlu adım motor sürücüsü
FX3U-24MT, Mitsubishi PLC kontrolörü boşaltma mantığı için
TK6071i 7 Weinview dokunmatik ekran HMI operatör kontrolü için
STL-3C-RGY220 ¢ Zillerli üç renkli sinyal kulesi ışığı
SMEMA-CB10-DUAL ¢ Çift SMEMA iletişim kabloları
Pnömatik bileşenler (ihtimal)
AIRTAC SDA20×20 ′ Dergi kaldırma veya itme çalıştırma için pnevmatik silindir
AIRTAC 4V210-08 Pnömatik kontrol için solenoid valfi
AC2010-02 FRL birimi (filtre, düzenleyici, yağlayıcı)
PU6-BK-ESD, basınçlı hava için anti-statik 6 mm PU boru
Bakım ve İsteğe bağlı takımlar
CVB-RB6-DT ¢ ESD zamanlama kemerleri
SNS-KIT-E3Z Sensör montajı donanım seti
MAG-SPARE-CLIP PCB dergileri için yedek klipler ve raylar
LC-400X20-ESD Güvenlik ışığı perde (ihtiyaç duyulmaz)
BCR-MNT01 Barkod tarayıcısının montaj koltuğu








Sık Sorulan Sorular Rehberi (Model XY-X250S)

1XY-X250S'nin ana amacı nedir?
XY-X250S, çift şeritli SMT hatlarından bitmiş PCB'leri otomatik olarak boşaltmak ve daha fazla işleme veya ambalajlama için magazinlere düzgün bir şekilde yığmak için tasarlanmıştır.

2Makine hangi PCB boyutlarını destekler?
50 × 50 mm'den 250 × 330 mm'ye kadar olan PCB'leri destekler.

3Hangi magazin boyutları uyumludur?
355 × 320 × 563 mm boyutlarında standart dergiler desteklenir ve özel dergi boyutları için seçenekler vardır.

4Her bir derneğe kaç tane PCB kalabilir?
Her bir dergi tipik olarak 50 PCB'ye kadar güvenli bir şekilde yığılır.

5Makine SMEMA iletişim standartlarına uygun mu?
Evet, SMT ekipmanları ile sorunsuz bir entegrasyon ve iletişim için çift SMEMA bağlantı noktasına sahiptir.

6Düzenlenebilir ray genişliklerini destekliyor mu?
Evet, ray genişlikleri çeşitli PCB genişliklerine uymak için elle veya motorlu olarak ayarlanabilir.

7Hangi kontrol arayüzleri mevcut?
Operatörler, yapılandırmaya bağlı olarak dokunmatik ekranlı bir HMI veya basma düğmesi kontrol paneli kullanabilir.

8Pnömatik güç gerekli mi?
Pnömatik itme cihazları veya dergi kaldırıcıları ile donatılmışsa, yaklaşık 4-6 kg/cm2 basınçlı hava kaynağı gereklidir.

9Hangi güvenlik özellikleri dahil edildi?
İsteğe bağlı özellikler arasında güvenlik ışığı perdeleri, akrilik koruyucu kapaklar ve alarmları olan sinyal kulesinin ışıkları bulunur.

10Ne kadar bakım gerekiyor?
Taşıyıcı kemerlerin, sensörlerin düzenli olarak temizlenmesi ve hareketli parçaların yağlanması tavsiye edilir. Pnömatik bileşenlerin ve elektrik kablolarının da periyodik olarak kontrol edilmesi tavsiye edilir.

11Tipik teslimat süresi nedir?
Standart modeller 3-5 iş günü içinde teslim edilebilirken, özelleştirilmiş modeller 7-10 iş günü gerektirebilir.
