SMTLINE'dan Hassas PCB Tarama için Çift Hatlı PCB Tampon Konveyör Modeli XY-SX350S

Çift pistli tarama makinesi (Model XY-SX350S) Çift pistli PCB tampon taşıyıcı (Model XY-SX350S)- Hayır.
Şirketimiz 11 yıldır çalışıyor ve kalitelilik ve hızlı teslimat garantisi ile kesinlikle en iyi seçiminiz olacak.




Ürün Tanıtım

Model: XY-SX350S

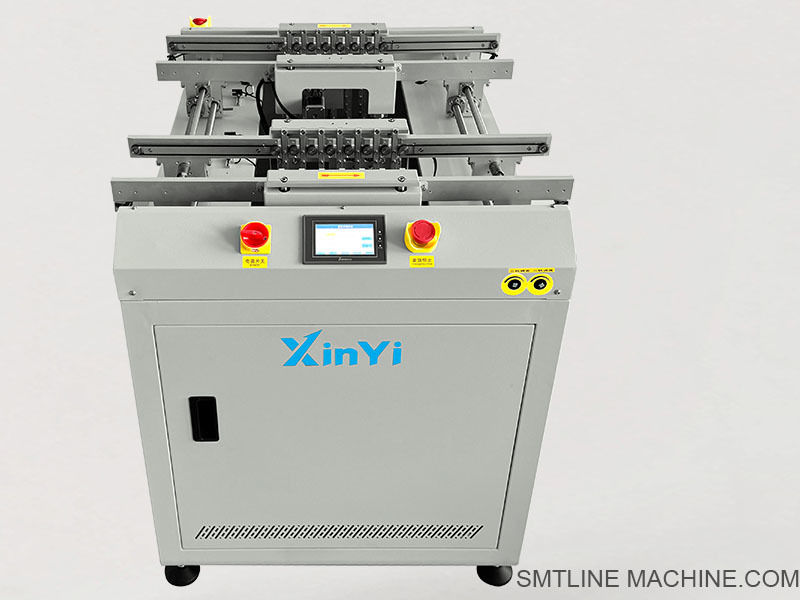

XY-SX350S, üretim hattı durakları veya akış dengeleme sırasında geçici olarak PCB'leri depolamak, ekranlamak veya geçmek için tasarlanmış yüksek performanslı çift yollu PCB tarama ve tampon taşıyıcıdır.İki şeritli SMT hatları için iki bağımsız taşıma yoluna sahiptir, verimliliği ve hat kullanımını artırırken engeller önlenir.

Bu model, zamanlama tutarsızlıklarının veya hat dengelenmesinin gerekli olduğu SPI, montaj cihazları, AOI ve geri akış fırınları gibi ekipmanlar arasında özellikle kullanışlıdır.

Ana özellikler:

Bağımsız veya senkronize çalışma için iki şeritli taşıma sistemi
PCB'leri aşağı akım kesintileri sırasında depolamak için tampon fonksiyonu
Geçici olarak tutulan veya operatörün görsel kontrolü için tarama/denetim bölgesi
Tam hat otomasyonu için uyumlu SMEMA arayüzü
Duyarlı PCB'leri işlemek için uygun ESD koruyucu kemerler ve çerçeveler
Çoklu PCB boyutları için ayarlanabilir ray genişliği
Çoklu modları destekler: geçiş, tampon, manuel denetim

Teknik özellikler:

Uygulama senaryoları:

SPI ve montaj veya montaj ve AOI arasındaki tampon
Kalite kontrolü için geçici PCB tarama alanı
İki şeritli üretim hatlarının dengelenmesi
Buffering gerekmediğinde geçiş modu
LED, otomotiv ve tüketici elektroniği SMT hatlarıyla uyumludur

İsteğe bağlı özellikler:

Sinyal kulesi ışığı (3 renkli)
Barkod tarayıcısı montajı
MES sistemi arayüzü
El kontrol istasyonu (büyükleştirici lambası, operatör platformu)
Güvenlik ışığı perde veya akrilik kalkan
Motorlu ray genişliği ayarlama

İlgili Aksesuarlar Model XY-SX350S

(İki şeritli PCB tampon taşıyıcı / tarama taşıyıcı)

1Mekanik bileşenler

CVR-DT350-ESD ¢ İki şeritli ESD güvenli konveyör rayı (her şerit için PCB genişliği 350 mm)
CVB-6ESD-DUAL 2 şeritli PCB taşımacılığı için 6 mm anti-statik zamanlama kemeri
SHP-GUIDE-2L350 2 şeritli yan kılavuz ray destekleri
ADJ-RW-H350 ′ El ray genişliği ayarlama mekanizması (ortak veya bağımsız)
FT-M12-80A, ayarlanabilir düzeltme ayağı, M12 iplik, kayma karşıtı tasarım
FRAME-ALU-XYSX ESD güvenli makine tabanı için kaplı alüminyum alaşımlı çerçeve
Ekran-BRACKET ️ İsteğe bağlı görsel inceleme tepsisi destek / tıkacak kol

2Elektrikli bileşenler

Fotoelektrik sensörler (örneğin, Omron E3Z-D61)
Sınır düğmeleri (LX19-111)
Adımlı motor (57BYGH76)
Motor sürücüsü (DM542 veya eşdeğeri)
PLC denetleyici (Mitsubishi FX3U-24MT)
Dokunmatik ekranlı HMI (Weinview TK6071i) Operatör modu seçimi için arayüz
SMEMA kabloları (SMEMA-CB10-DUAL)
Sinyal kulesinin ışığı (STL-3C-RGY220)

3. İsteğe bağlı Pnömatik bileşenler (manuel denetim tıkağı ile donatılmışsa):

AIRTAC SDA20×20 ️ El denetim modu için kompakt kapak silindir
AIRTAC 4V210-08 5/2 yönlü solenoid valfi hava kontrolü için
AC2010-02 FRL birimi (filtre + düzenleyici + yağlayıcı)
PU6-BK-ESD 6 mm hava bağlantıları için statik karşıt PU boru

4Bakım ve İsteğe bağlı takımlar

CVB-RB6-DT ¢ ESD güvenliği taşıyıcı bantları
SNS-KIT-E3Z (E3Z + montaj)
TRAY-SX-INSPECT (Kaldırılabilir)
MAG-LAMP-KIT “ LED büyüteç lambası kollu (denetim bölgesi için)
BCR-MNT01 Barkod tarayıcısının montaj koltuğu
LC-400X20-ESD, güvenlik ışığı perdesini (iletilmez, 400 mm genişlik)

İlgili parça numaraları (Model XY-SX350S)

Mekanik bileşenler

CVR-DT350-ESD ¢ İki şeritli ESD taşıyıcı rayları, her şerit için 350 mm'ye kadar genişliğinde PCB'leri destekler
CVB-6ESD-DUAL 2 şeritli taşımacılık için 6 mm'lik anti-statik zamanlama kemerleri seti
ADJ-RW-H350 El tekerleği ve iğneli çubuklu el rayı genişliği ayarlama mekanizması
SHP-GUIDE-2L350 PCB çarpışmasını önlemek için her iki şerit için rehber ray destekleri
FT-M12-80A, kaymaz tabanlı ayarlanabilir M12 makine ayakları

Elektrikli bileşenler

Omron E3Z-D61 fotolüktrik sensör (difüz yansıtıcı tip), PCB tespiti için kullanılır
LX19-111 LX19-111 LX19-111 LX19-111 LX19-111 LX19-111 LX19-111 LX19-111 LX19-111 LX19-111 LX19-111 LX19-111
57BYGH76 ¢ Adımlı motor, 57 serisi, bir konveyör şeridi için gerekli
DM542 57BYGH76 motoru ile uyumlu adımlı motor sürücüsü
FX3U-24MT, Mitsubishi PLC, 24 giriş/çıkış noktası, iki şeritli mantıksal kontrol için uygundur
TK6071i 7 inç Weinview dokunmatik ekranlı HMI, kontrol arayüzü ve teşhis için kullanılır
STL-3C-RGY220 Kırmızı, sarı, yeşil göstergeler ve zil ile sinyal kulesi ışığı (AC 220V)
SMEMA-CB10-DUAL ¢ İleri/aşağı iletişimi için çift kanallı SMEMA sinyal kabloları

Pnömatik bileşenler (eleştirel, tarama/kapak özelliği için)

AIRTAC SDA20×20 ¢ Kontrol kapağı veya tampon tepsisi için kompakt hava silindir
AIRTAC 4V210-08 24V DC solenoid valfi hava silindirini kontrol etmek için kullanılır
AC2010-02 FRL ünitesi, hava filtresi, düzenleyici ve yağlayıcıyı birleştirir
PU6-BK-ESD 6 mm dış çaplı basınçlı hava hatları için anti-statik PU borular

Bakım ve İsteğe bağlı eklentiler

CVB-RB6-DT her iki konveyör şeridi için anti-statik yedek kemer seti
Omron E3Z serisi için SNS-KIT-E3Z sensör montaj donanım seti
TRAY-SX-INSPECT, manuel görsel tarama için ayırılabilir inceleme tepsisi
MAG-LAMP-KIT, ayarlanabilir kollu LED büyüteç lambası, denetim bölgesine monte edilir
BCR-MNT01 Barcode tarayıcı desteği, Honeywell ve Zebra cihazlarıyla uyumludur
LC-400X20-ESD ️ ESD güvenli güvenlik ışığı perde, 400 mm algılama alanı

Sık Sorulan Sorular Rehberi (Model XY-SX350S)

1XY-SX350S'nin ana işlevi nedir?

XY-SX350S, SMT makineleri arasındaki PCB'leri geçici olarak depolamak, denetlemek veya aktarmak için kullanılan çift pistli bir tarama ve tampon taşıyıcıdır.Hat kesintilerinin önlenmesi, ve gerekirse manuel inceleme için izin verir.

2Üretim hattında tipik olarak nerede kullanılır?

Genellikle aşağıdakiler arasında yer almaktadır:

SPI ve montaj
Mounter ve AOI
AOI ve geri akış fırını
İki şeritli SMT üretim hattındaki diğer sıkıntı noktaları

3- PCB'nin maksimum boyutu nedir?

Her şerit, 50 × 50 mm'den 350 × 250 mm'ye kadar PCB boyutlarını destekler. İstenirse özel boyutlar da mevcuttur.

4Hem geçiş hem de tampon modunda çalışabilir mi?

Evet, çoklu modları destekler:

Geçiş modu (normal taşıma)
Buffer modu (hat araları sırasında geçici olarak bekleme)
Tarama/denetim modu (manual kontrol bölgesi)

5SMEMA iletişimini destekliyor mu?

Evet, SMT ekipmanlarıyla iletişim kurmak için çift SMEMA arayüzüne (her bir şerit için bir) sahiptir.

6Ray genişliği ayarlanabilir mi?

Evet, taşıyıcıda el veya motorlu ray genişliği ayarlama sistemi vardır, bu da farklı tahta genişliklerini işleme koymasına olanak tanır.

7Ne tür kemerler kullanıyor?

6 mm genişliğinde ESD güvenli zamanlama kemerleri kullanır ve hassas PCB'leri nakliye sırasında statik elektriğe karşı korumak için tasarlanmıştır.

8Makinenin standart yüksekliği nedir?

Taşıma yüksekliği, SMT hatları için standart olan ve makine ayaklarıyla ayarlanabilen 900 ± 20 mm'dir.

9- Hava kaynağı gerekiyor mu?

Sadece makine, manuel kontrol için bir tıkaç gibi pnevmatik bileşenler içerirse.

10Hangi kontrol seçenekleri mevcut?

Standart sürüm: Temel işlemler için baskı düğmesi kontrolü
Gelişmiş sürüm: Mod seçimi, hız ayarlama, teşhis ve alarm için PLC ile dokunmatik ekran HMI

11Seçenek özellikleri nelerdir?

Zillerli sinyal kulesi ışığı
Barkod tarayıcısı destek
Güvenlik ışığı perde
El kontrol tepsisi
Görsel kontrol için LED büyütücü lamba
MES arayüzü entegrasyonu

12Ne kadar bakım gerekiyor?

Kemerleri ve sensörleri düzenli olarak temizleyin.
Kemer gerilmesini ve aşınmasını kontrol edin.
Motor ve PLC kablolarını üç ayda bir kontrol edin
Hareketli parçaları (düzenleme vidaları gibi) aylık olarak yağlayın

13Tipik teslim süresi nedir?

Standart modeller: 3-5 iş günü
Özel versiyonlar: 7-10 iş günü

Sizin için yapabiliriz:
