SMT Montaj Süreçleri için Yüksek Hızlı Çift Yollu PCB Taşıyıcı

Çift hatlı PCB Konveyör​
Şirketimiz 11 yıldır faaliyet göstermekte olup, garantili kalite ve hızlı teslimat ile kesinlikle en iyi seçiminiz olacaktır.

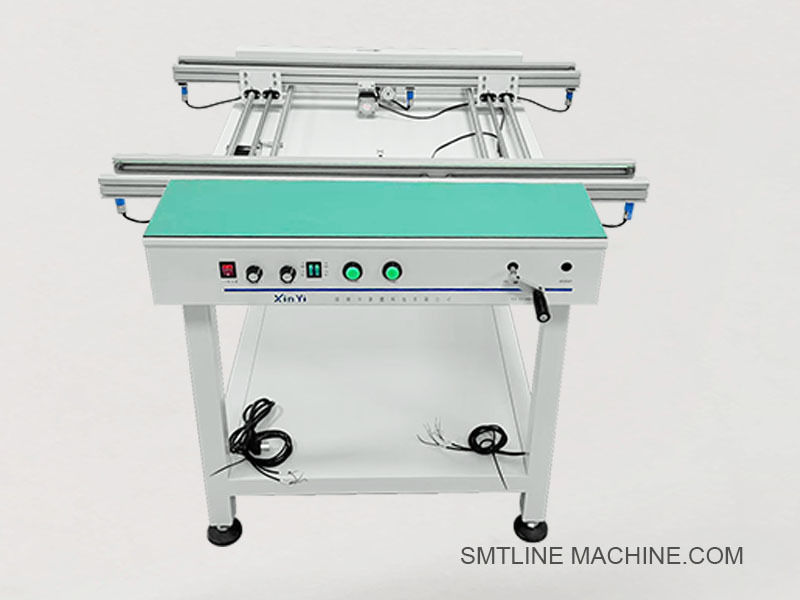

Ürün Tanıtımı – Çift Hatlı PCB Konveyör
Çift Hatlı PCB Konveyör, iki bağımsız hatta aynı anda PCB'leri transfer etmek için tasarlanmış özel bir SMT hat içi taşıma cihazıdır ve çift hatlı veya yüksek karışımlı SMT üretim hatlarında yüksek verimlilikte çalışmaya olanak tanır. Genellikle ekran yazıcılar, SPI, montaj makineleri, AOI ve fırınlar gibi makineler arasına kurulur ve çift hatlı SMT ekipmanlarını dengeleme, tamponlama veya bağlama için gereklidir.
ESD güvenli yapısı ve SMEMA uyumluluğu ile bu konveyör, fabrika alanından tasarruf ederken ve hat duruş süresini azaltırken sorunsuz ve güvenilir kart transferi sağlar.

Temel Özellikler:
İki tamamen bağımsız PCB taşıma hattı
Çift hatlı senkron veya asenkron üretimi destekler
Her hat için SMEMA iletişimi ile uyumlu
Ayarlanabilir ray genişliği (manuel veya motorlu)
ESD güvenli yapı (antistatik kayışlar ve çerçeve)
İsteğe bağlı tamponlama, baypas veya biriktirme modu
Yükseklik ayarlı ayaklarla kompakt ayak izi

Teknik Özellikler:


Uygulamalar:
SMT makineleri arasında PCB transferi (yazıcı, SPI, montaj makinesi, AOI)
Çift hatlı üretim dengeleme
Çift hatlı AOI veya test istasyonlarından OK kartların taşınması
LED, otomotiv ve tüketici elektroniği montaj hatları için idealdir

İsteğe Bağlı Özellikler:
Sinyal kulesi lambası (R/Y/G ve zil)
NG/OK ayırma mantığı
Motorlu genişlik ayarı
MES bağlantı modülü
Barkod okuyucu montajı
Güvenlik kapakları veya perdeler










İlgili Aksesuarlar – Çift Hatlı PCB Konveyör
1. Mekanik Bileşenler
Çift hatlı ESD güvenli konveyör rayları – Güvenli kenar kelepçesi PCB taşımacılığı için
Genişlik ayar mekanizması – Manuel veya motorlu vidalı tip ray ayarlayıcı
ESD zaman kayışları (çift) – Sorunsuz PCB hareketi için 6 mm veya 8 mm antistatik kayışlar
Ayarlanabilir destek ayakları (M12 tipi) – Konveyörü dengelemek ve düzleştirmek için kullanılır
Konveyör çerçeve panelleri ve yan kılavuzlar – Yalıtımlı alüminyum alaşımlı yapı
Kayış gerdiriciler ve kasnaklar – Kayış hizalamasını ve gerginliğini korumak için
2. Elektrik Bileşenleri
Fotoelektrik sensörler (örneğin, Omron E3Z serisi) – Her hatta PCB'nin gelişini ve konumunu algılar
Limit anahtarları – Mekanik strok veya genişlik tespiti için
Step motorlar veya AC motorlar (çift tahrik) – Her hatta kayışları bağımsız olarak çalıştırır
Motor sürücüsü (Leadshine veya eşdeğeri) – Step motor hızını ve yönünü kontrol eder
Sinyal kulesi lambası (3 renkli) – Durumu gösterir: çalışıyor, dur, hata
PLC kontrolörü – Taşıma mantığını, genişlik ayarını ve sinyal zamanlamasını yönetir
Dokunmatik ekran HMI veya basmalı düğme paneli – Operatör arayüzü
SMEMA arayüz kabloları (2 set) – Sol/sağ hat entegrasyonu için çift SMEMA
3. Pnömatik Bileşenler (durdurucularla donatılmışsa)
Pnömatik durdurma silindirleri (AIRTAC SDA serisi) – Her hatta PCB'leri durdurur
Selenoid valf (AIRTAC 4V210-08) – Durduruculara hava akışını kontrol eder
FRL ünitesi (filtre + regülatör + yağlayıcı) – Hava besleme kalitesini korur
Antistatik PU borular – Çift hatlı bileşenlere hava yönlendirmek için
4. Bakım / İsteğe Bağlı Aksesuarlar
Yedek ESD kayışları – Düzenli aşınma ve yıpranma için
Sensör montaj braketleri – Çift hatlı algılama için ayarlanabilir alüminyum tutucular
Barkod okuyucu montajı – Her hatta izlenebilirlik için
Toz geçirmez kapaklar (isteğe bağlı) – Akrilik veya PVC koruyucu muhafazalar
Güvenlik ışık perdesi – Otomatik taşıma sırasında operatörleri korur
Güç anahtarı ve acil durdurma butonu – Çalışma güvenliği ve kapatma kontrolü için






SSS Kılavuzu – Çift Hatlı PCB Konveyör

1. Çift Hatlı PCB Konveyör ne için kullanılır?
Yüksek hızlı SMT üretim hatlarında PCB'leri iki bağımsız hatta aynı anda taşımak için kullanılır. Yaygın uygulamalar arasında çift hatlı makineleri bağlamak, hat akışını dengelemek veya incelemeden sonra NG/OK kartları işlemek yer alır.

2. Çift hattın tek hatta göre avantajları nelerdir?
Aynı anda iki hattı işleyerek verimi ikiye katlar
İki kart türünün veya işlemin paralel olarak üretilmesine olanak tanır
İki tek hatlı konveyöre kıyasla yerden tasarruf sağlar
AOI, SPI, yazıcıdan montaj makinesine veya fırın çıkış bağlantıları için idealdir

3. Konveyör genişliği ayarlanabilir mi?
Evet. Çoğu çift hatlı konveyör, farklı PCB boyutlarına uyum sağlamak için manuel veya motorlu ayarlanabilir ray genişliklerine sahiptir. Her hat, tasarıma bağlı olarak kendi ayarına veya paylaşılan bir mekanizmaya sahip olabilir.

4. Hangi PCB boyutları desteklenir?
Tipik olarak hat başına 50 × 50 mm ila 460 × 250 mm'yi destekler
İsteğe bağlı özel genişlikler mevcuttur

5. Standart konveyör yüksekliği nedir?
Standart yükseklik 900 ± 20 mm'dir, SMT hat ekipmanları ile uyumludur
Yüksekliği ince ayarlamak için ayarlanabilir destek ayakları dahildir

6. Hangi kontrol yöntemleri mevcuttur?
Temel sürüm: Basmalı düğme paneli
Gelişmiş sürüm: Dokunmatik ekran HMI + PLC
Kontrol seçenekleri arasında başlat/durdur, genişlik ayarı, hız kontrolü ve alarm sıfırlama bulunur

7. SMEMA uyumlu mu?
Evet. Çift hatlı konveyör, yukarı ve aşağı yönlü makinelerle kolay hat içi entegrasyon için iki set SMEMA konektörü (hat başına bir tane) içerir.

8. Kullanılan kayış türü nedir?
Genellikle 6–8 mm genişliğinde antistatik (ESD güvenli) zaman kayışları kullanır
Kayışlar, elektrostatik hasar olmadan nazik ve istikrarlı PCB hareketi sağlar

9. Hava beslemesi gerektirir mi?
Yalnızca pnömatik durdurucular veya kapılarla donatılmışsa
Dahilse, gerekli hava basıncı tipik olarak 4–6 kg/cm²'dir

10. Yaygın isteğe bağlı özellikler nelerdir?
Sinyal kulesi lambası (R/Y/G ve zil)
Barkod okuyucu montajı
Motorlu genişlik ayarı
MES sistemi entegrasyonu
NG/OK yönlendirici
Güvenlik ışık perdesi veya akrilik kapaklar

11. Bakım gereksinimleri nelerdir?
Kayışları ve sensörleri haftalık olarak temizleyin
Rulmanları, kasnakları veya kılavuz rayları aylık olarak yağlayın
Kayışları aşınma açısından inceleyin ve gerekirse değiştirin
Motor ve PLC bağlantılarını üç ayda bir kontrol edin

12. Teslim süresi ne kadar?
Standart modeller: 3–5 iş günü
Özelleştirilmiş boyutlar veya özellikler: 7–10 iş günü
