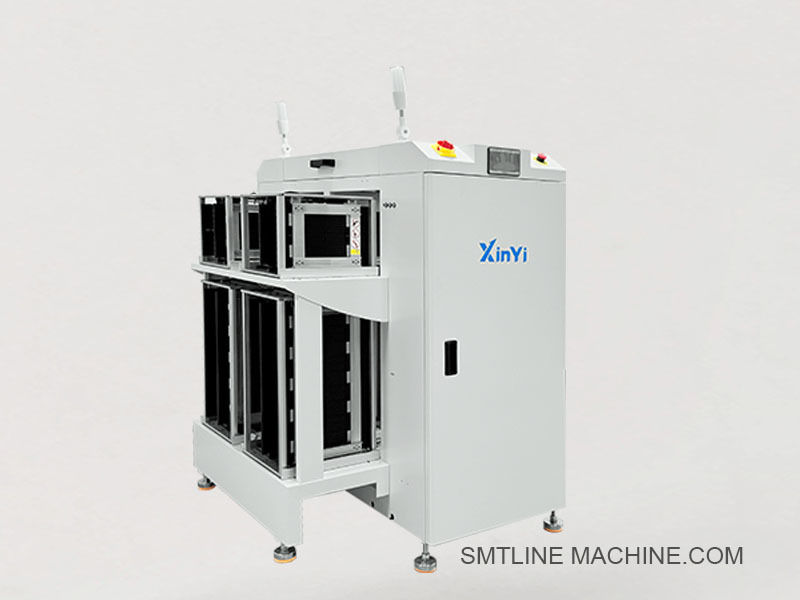

Verimli PCB Yeniden Çalışması için Çift Hatlı NGOK Toplayıcı ve Yükleyici (XY-NG250S)

Çifte raylı NGOK toplayıcı (Model XY-NG250S) PCB NGOK yükleyicisi (Model XY-NG250S)- Hayır.

Şirketimiz 11 yıldır çalışıyor ve kalitelilik ve hızlı teslimat garantisi ile kesinlikle en iyi seçiminiz olacak.



Ürün Tanıtımı ️ Çift Yollu NGOK Toplayıcı (Model XY-NG250S)

Ayrıca: PCB NGOK yükleyicisi / NG-OK reddedici taşıyıcı (İki şeritli) olarak da bilinir

XY-NG250S, yüksek verimli çift pistli NG/OK PCB toplayıcısıdır ve AOI, ICT,veya SMT üretim hattındaki fonksiyonel test aşamaları.

NG ve OK panellerinin ayrı bir şekilde işlenmesine izin veren veya iki şeritli denetim hatlarını destekleyen iki bağımsız raydan oluşur, bu da verimi ve kalite kontrolünü artırır.

Ana özellikler:

Çift şeritli yapı: İki ayrı PCB şeritinin eşzamanlı işlenmesi
Otomatik NG/OK ayrımı: AOI/tester sinyaline dayanarak
Esnek yapılandırma: OK boşaltıcı, NG toplayıcı veya her ikisi olarak ayarlanabilir
Yumuşak ve yumuşak PCB kullanımı: Tahta hasarını önler
HMI kontrol veya düğme paneli: Kullanıcı dostu arayüzü
SMEMA arayüzü uyumludur: Sınav ekipmanı ile satır içi entegrasyon için
ESD güvenli tasarımı: Duyarlı elektronik paneller için uygundur
Alarm sistemi: Toplama tepsisi dolduğunda veya yanlış hizalandırıldığında uyarılar

Teknik özellikler:

Uygulama senaryoları:

AOI, ICT veya işlevsel test makinelerinden sonra
İki şeritli SMT üretim hatları
Bir sonraki işlem için yeniden işleme için NG levhalarını ve OK levhalarını ayırmak için
LED, otomotiv elektroniği, tüketici elektroniği için uygulanabilir

İsteğe bağlı özellikler:

Tam NG/OK reddet mantık özelleştirme
Zillerli sinyal kulesi ışığı (3 renkli)
Reddedilme işaretleme istasyonu (manuel veya otomatik)
Barkod tarayıcısı entegrasyonu
MES sistemi ile iletişim

İlişkili aksesuarlar XY-NG250S Çift Yollu NGOK Toplayıcı

1Mekanik bileşenler

Çifte raylı ESD taşıyıcı rayları PCB'lerin kenar kilidi ile taşınması için
Tepsinin destekleri ve rehber çerçeveleri NG ve OK toplama kutularını tutmak için
Düzenlenebilir PCB tıkacı kolları ️ PCB'leri konveyörün sonunda durdurur ve tutar
Destek tabanı ve düzeltici ayaklar ️ titreşim karşıtı, yükseklik ayarlanabilir makine ayakları
NG bin / OK bin tepsileri ️ El denetimi veya yeniden işleme için çıkarılabilir toplama tepsileri
Koruyucu akrilik kapaklar ️ Güvenlik ve toz önleme için şeffaf kapaklar

2Elektrikli bileşenler

Fotoelektrik sensörler (örn. Omron E3Z serisi)
Sınır anahtarları
Dokunmatik ekranlı HMI paneli veya basma düğmesi denetleyici
PLC denetleyicisi NG/OK kontrol mantığı için ana mantık birimi
Sinyal kulesinin ışığı (3 renkli) Makine durum uyarısı için (Kırmızı/Yeşil/Zümre, zil)
Acil duraklama düğmesi 22 mm geri dönüşlü E duraklama güvenliği için
SMEMA arayüz kabloları (iki şeritli)

3Pnömatik bileşenler (konfigürse)

Kapak silindir (örneğin, AIRTAC SDA16×10) NG/OK bölgesinde PCB'yi durdurur
Solenoid valfi (örneğin, AIRTAC 4V210-08)
FRL ünitesi
PU hava boruları ️ İç yönlendirme için anti-statik pnevmatik borular

4- Bakım / İsteğe bağlı aksesuarlar

Değiştirme kemerleri (ESD-güvende)
Sensör destekleri kitleri
Yedek NG/OK tepsileri ️ Hızlı değiştirme için ek kutular
Barkod tarayıcısının montaj koltuğu. İzlenebilirlik veya MES entegrasyonu için
Reddedilme işaretleme istasyonu ️ NG levhalarını çıkartıcı/mürekkep ile etiketlemek için isteğe bağlı birim
Toz örtüsü / üst kapağı ️ Temizlik ve güvenlik için isteğe bağlı üst kapak

İlgili parça numaraları Model XY-NG250S

1Mekanik bileşenler

CVR-DT250-ESD ¢ İki şeritli ESD güvenli konveyör rayı (250 mm PCB genişliği)
TRAY-NG250 NG toplama tepsisi (plastik veya çelik, 250 mm boyutunda)
TRAY-OK250 OK toplama tepsisi, NG ile aynı boyutta
SHP-GUIDE-2L 2 şeritli yükleme için tepsinin rehber çerçeve seti
FT-M12-80A, ayarlanabilir makine ayağı, M12 iplik, titreşim karşıtı tip
CVB-6ESD-DT her konveyör rayı için 6 mm genişliğinde ESD güvenli zamanlama kemeri

2Elektrikli bileşenler

Omron E3Z-D61 Fotoelektrik sensörü (NPN, yayılmış yansıtıcı)
LX19-111 ¢ Sınır düğmesi (taşa hizalama, mekanik aktüatör tipi)
TK6071i 7 inç Weinview dokunmatik ekranlı HMI paneli
FX3U-24MT ¢ Mitsubishi PLC, çift şeritli NG/OK kontrol mantığı için 24 nokta
STL-3C-RGY220 Sinyal kule ışığı (3 renkli, 220V AC, zillerle)
ESB-22R 22 mm acil duraklama düğmesi, kırmızı, döndürüp sıfırlama
SMEMA-CB10-DUAL ¢ Çift kanallı SMEMA iletişim kablosu (10 pinli)

3. Pnömatik bileşenler (Farklı)

AIRTAC SDA16×10 Compact air cylinder, Ø16 mm, 10 mm vuruş
AIRTAC 4V210-08 5/2 yönlü solenoid valfi, 24V DC
AC2010-02 FRL birimi (filtre + düzenleyici + yağlayıcı kombinasyonu)
PU6-BK-ESD 6 mm siyah anti-statik PU hava borusu

4- İsteğe bağlı / bakım parçaları

CVB-RB6-DUAL 6 mm konveyör zamanlama kemeri (iki şeritli)
SNS-KIT-E3Z (Omron E3Z) yedek sensör kiti
TRAY-SET-RESERVE ¢ Yedekleme NG/OK bin tepsisi seti
BCR-MNT01 Barkod tarayıcısının montaj koltuğu
LC-400X20-ESD, güvenlik ışığı perde, 400 mm genişlik, ESD korumalı

Sık Sorulan Sorular Rehberi (Model XY-NG250S)

1XY-NG250S'nin görevi nedir?

XY-NG250S, AOI, ICT veya fonksiyonel test cihazları gibi denetim veya test ekipmanlarından sonra kullanılan çift şeritli bir NG / OK sıralama ve toplama makinesi.Kontrol sinyalleri temelinde otomatik olarak NG (No Good) ve OK (Good) PCB'leri ayırır ve toplar..

2NG/OK mantığı nasıl çalışır?

NGOK Toplayıcı, yukarıdaki denetim ekipmanlarından (örneğin, AOI) bir sinyal alır. Sinyaline bağlı olarak:

OK panoları OK toplama tepsisine aktarılır
NG panelleri NG toplama tepsisine yönlendirilir
Sıralama tamamen otomatik ve PLC'de önceden programlanmış mantığa dayanmaktadır

3- Neyi "iki parça" yapıyor?

İki bağımsız taşıyıcı şeridine sahiptir ve:

İki ayrı PCB hattının eşzamanlı çalışması
Her şerit için NG/OK sıralama
Artan verimlilik ve daha iyi alan kullanımı

4SMEMA ile uyumlu mu?

Evet, XY-NG250S iki şeritli SMEMA arayüzleriyle donatılmış.

5Hangi PCB boyutları destekleniyor?

PCB boyutları için standart destek: ray başına 50 × 50 mm ila 250 × 330 mm
Büyük veya küçük boyutlar özelleştirilebilir

6Hangi kontrol arayüzünü kullanıyor?

Dokunmatik ekran HMI veya düğme paneli sürümlerinde mevcuttur
Güvenilir bir sıralama mantığı ve kullanıcı dostu bir işletim için PLC kontrolü
Bazı modeller durum göstergeleri, alarmlar ve manuel geçersiz fonksiyonları içerir

7Hava basıncı mı gerekiyor?

Sadece pnevmatik tıkaçlar veya itme cihazları ile donatılmışsa
Bu durumlarda, 4 ̊6 kg/cm2 hava basıncı gereklidir.
Aksi takdirde sistem elektrikle çalışır.

8NG veya OK tepsisi dolduğunda ne olur?

Sistem sinyal kulesinin ışığı üzerinden bir alarm tetikleyecek ve isteğe bağlı olarak pano girişini durduracaktır
Operatörler devam etmeden önce tüm tepsinin değiştirilmesi istenir.

9Hangi seçmeli özellikler mevcut?

Sinyal kulesi ışığı (zümre ile 3 renkli)
Reddedilme işaretleme istasyonu (manual/otomatik çıkartma veya mürekkep noktası)
İzlenebilirlik için barkod tarayıcısı koltuğu
Fabrika veri sistemleriyle entegrasyon için MES arayüzü
Operatör koruması için güvenlik ışığı perdesine

10- Ne tür bir bakım gerekiyor?

Kemerleri, sensörleri ve toplama kutularını düzenli olarak temizleyin
Mekanik rayları ve bileşenleri aylık olarak yağlayın
Sensörleri ve sinyal kablolarını haftada bir kontrol edin.
Gerektiğinde yıpranmış kemerleri ve hasarlı tepsileri değiştirin

11Teslimat süresi nedir?

Standart model: 3-5 iş günü
Özel yapılandırmalar: 7~10 iş günü
Yedek parçalar ve aksesuarlar genellikle stokta

12Bu ekipmanları hangi endüstriler kullanıyor?

SMT fabrikaları (AOI/ICT çıkış istasyonları)
LED montaj hatları
Otomobil elektronikleri
Yüksek karışımlı, yüksek verimli PCB hatları

Sizin için yapabiliriz:
1Size tam bir SMT çözümü sunuyoruz.
2Ekipmanlarımızla temel teknolojiyi sağlıyoruz.
3En profesyonel teknik hizmeti sağlıyoruz.
4SMT fabrikasının kurulmasında zengin bir tecrübemiz var.
5SMT ile ilgili herhangi bir soruyu çözebiliriz.
