Otomatik Üretim için Yüksek Hızlı PCB Paralel Taşıma Makinesi (XY-465, XY-460)

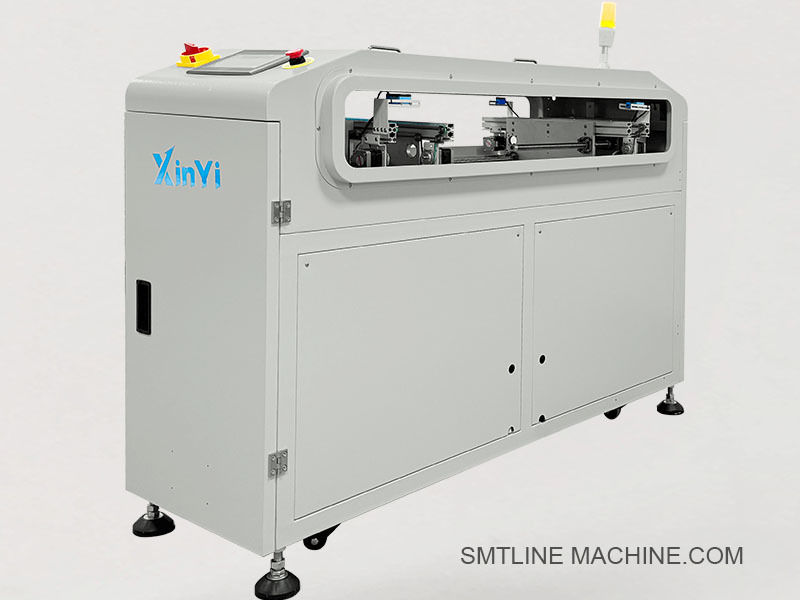

PCB Paralel taşıma makinesi (Model XY-465 XY-460)​

Firmamız 11 yıldır faaliyet göstermekte olup, garantili kalite ve hızlı teslimat ile kesinlikle en iyi seçiminiz olacaktır.



Ürün Tanıtımı – PCB Paralel Taşıma Makinesi (Model XY-465 / XY-460)

XY-465 ve XY-460 modelleri PCB Paralel Taşıma Makinesi, SMT montaj hatlarındaki paralel üretim hatları veya ekipmanlar arasında PCB'leri yanlamasına (yanlara doğru) hareket ettirmek için tasarlanmıştır. Özellikle çok hatlı veya çift şeritli konfigürasyonlarda, kartların dönmeden, sorunsuz ve doğru yatay transferini sağlar.

Bu makineler, iki hattı birbirine bağlamak, hat dengelemesi yapmak veya kartları bir yazıcıdan veya SPI'dan bir montajcıya veya denetim sistemine kaydırmak için yaygın olarak kullanılır, özellikle yerleşim kısıtlamaları doğrudan hat içi transferi engellediğinde.

Temel Özellikler

Ekipman veya hatlar arasında PCB'lerin hassas paralel transferi
Doğru konumlandırma ile sorunsuz kaydırma mekanizması
Çeşitli PCB boyutları için ayarlanabilir konveyör genişliği
Çift yönlü (XY-465) veya tek yönlü (XY-460) modellerde mevcuttur
Alüminyum çerçeve ve paslanmaz çelik platform ile ESD güvenli tasarım
Dokunmatik panel veya düğme ile çalışma, PLC kontrollü
Kompakt ayak izi, SMT üretim hatlarına kolay entegrasyon
Hat içi kontrol için SMEMA arayüzü uyumlu

Teknik Özellikler

Uygulamalar

PCB'leri paralel SMT hatları arasında transfer etme
PCB akışını bir parkurdan diğerine değiştirme (örneğin, SPI'dan AOI'ye)
Yüksek hızlı çift şeritli operasyonları yönetme
LED, otomotiv ve büyük panel PCB hatları için idealdir

İsteğe Bağlı Fonksiyonlar

Sinyal kulesi ışığı (K/S/Y)
Barkod okuyucu montajı
Motorlu genişlik ayarı
Tamponlama veya hizalama modülü
MES arayüz entegrasyonu

İlgili Aksesuarlar – XY-465 / XY-460 PCB Paralel Taşıma Makinesi

1. Mekanik Bileşenler

2. Elektrik Bileşenleri

3. Pnömatik Bileşenler (durdurucular veya iticiler ile yapılandırılmışsa)

4. Bakım / İsteğe Bağlı Aksesuarlar

1. Mekanik Bileşenler

HIWIN-MGN15H-400 – 400 mm lineer kılavuz ray
HIWIN-MGN15H-C – MGN15 lineer kılavuz bloğu (yukarıdaki ray ile uyumlu)
TBI-SFU1204-400 – Bilyalı vida tertibatı, 12 mm çap, 400 mm uzunluk
CVB-6ESD-PT – 6 mm genişliğinde ESD güvenli zamanlama kayışı
SHP-PLATE460 – Paslanmaz çelik mekik plakası, 460 mm uzunluk
FT-M12-80A – Ayarlanabilir makine ayağı, M12 diş, 80 mm yükseklik

2. Elektrik Bileşenleri

57BYGH76 – NEMA 23 step motor, 2.8A
DM542 – Leadshine step motor sürücüsü
Omron E3Z-D61 – Fotoelektrik sensör, NPN çıkış, difüz yansıtıcı tip
LX19-111 – Strok geri bildirimi için kompakt limit anahtarı
Weinview TK6071i – 7 inç HMI dokunmatik ekran, RS232/RS485 arayüzü
STL-3C-RGY220 – Zil ile 3 renkli sinyal kulesi ışığı, 220V AC
ESB-22R – 22 mm acil durdurma düğmesi, döndürerek sıfırlama
SMEMA-CB10 – 10 pinli SMEMA iletişim kablosu

3. Pnömatik Bileşenler (İsteğe Bağlı)

AIRTAC SDA25×20 – Kompakt hava silindiri, 25 mm delik, 20 mm strok
AIRTAC 4V210-08 – Çift selenoid valf, 5/2 yönlü, 24V DC
AC2010-02 – FRL ünitesi (filtre, regülatör, yağlayıcı kombinasyonu)
PU6-BK-ESD – 6 mm siyah ESD güvenli hava borusu

4. Bakım ve İsteğe Bağlı Aksesuarlar

VG32-LUBE – Bilyalı vidalar ve lineer raylar için yağlama yağı
CVB-RB6-DUAL – Yedek ESD güvenli zamanlama kayışı, 6 mm genişliğinde
SNS-KIT-E3Z – Yedek sensör kiti (E3Z + braket)
BCR-MNT01 – Barkod okuyucu montaj braketi
LC-400X20-ESD – Güvenlik ışık perdesi, 400 mm genişlik, ESD güvenli

SSS Kılavuzu – PCB Paralel Taşıma Makinesi (Model XY-465 / XY-460)

1. PCB Paralel Taşıma Makinesi ne için kullanılır?

Paralel taşıma makinesi, PCB'leri bitişik SMT üretim hatları veya ekipmanlar arasında yanlara (yanlamasına) hareket ettirmek için tasarlanmıştır. Çok hatlı kurulumlarda dönmeyen, yatay transferler sağlar, sorunsuz ve verimli kart işleme sağlar.

2. XY-465 ve XY-460 arasındaki fark nedir?

XY-465: Çift yönlü (sol-sağ) transferi destekler, PCB'lerin her iki yönde de mekik yapmasına izin verir.
XY-460: Tek yönlü transferi destekler, tipik olarak yalnızca bir taraftan (sol → sağ veya sağ → sol).

3. Tipik uygulamalar nelerdir?

PCB'leri paralel SMT hatları arasında transfer etme
Hat içi transferin mümkün olmadığı durumlarda PCB akış yönünü değiştirme
SPI, AOI ve yerleştirme sistemleri gibi makineleri bağlama
Çift şeritli veya yüksek karışımlı üretim hatlarını dengeleme

4. Hangi PCB boyutları desteklenir?

Standart PCB aralığı: 50 × 50 mm ila 460 × 250 mm
İsteğe bağlı özel boyutlar mevcuttur
Genişlik ayarı modele bağlı olarak manuel veya motorlu olabilir

5. SMEMA iletişimi destekleniyor mu?

Evet. Hem XY-465 hem de XY-460, yukarı ve aşağı akış ekipmanları ile kolay hat içi entegrasyon için SMEMA uyumlu arayüzlerle donatılmıştır.

6. Transfer nasıl gerçekleştirilir?

Mekik mekanizması, kartı döndürmeden doğru yanal konumlandırma için bir step motor veya servo motor tarafından tahrik edilen lineer kılavuz rayları ve bir bilyalı vida kullanır.

7. Hangi kontrol seçenekleri mevcuttur?

Dokunmatik ekran HMI veya düğme kontrol paneli
Hassas otomasyon için PLC tarafından kontrol edilir
Programlanabilir hareket dizilerini ve transfer mantığını destekler

8. Hava basıncına ihtiyaç var mı?

Yalnızca isteğe bağlı pnömatik durdurucular veya iticiler takılıysa. Bu durumda, 4–6 kg/cm² hava beslemesi gereklidir. Standart mekik operasyonu elektriklidir.

9. Makine yüksekliği ve hızı nedir?

Yükseklik: 900 ± 20 mm (ayarlanabilir ayaklar dahil)
Tipik çevrim süresi: PCB boyutuna ve konfigürasyonuna bağlı olarak transfer başına 5–8 saniye

10. Hangi isteğe bağlı özellikler mevcuttur?

Sinyal kulesi ışığı (K/Y/S ve zil)
Barkod okuyucu montaj braketleri
Güvenlik ışık perdesi
Motorlu genişlik ayarı
MES sistemi arayüzü

11. Hangi bakım gereklidir?

Rayların ve kayışların düzenli temizliği
Bilyalı vidaların ve kılavuzların yağlanması (örneğin, VG32 yağı ile)
Sensörlerin, motorların ve kabloların incelenmesi
Kayışlar, sensörler veya silindirler için yedek parça değişimi

12. Teslim süresi nedir?

Standart modeller: 3–5 iş günü
Özel konfigürasyonlar: 7–10 iş günü
Stok durumuna bağlı olarak acil siparişler desteklenir
