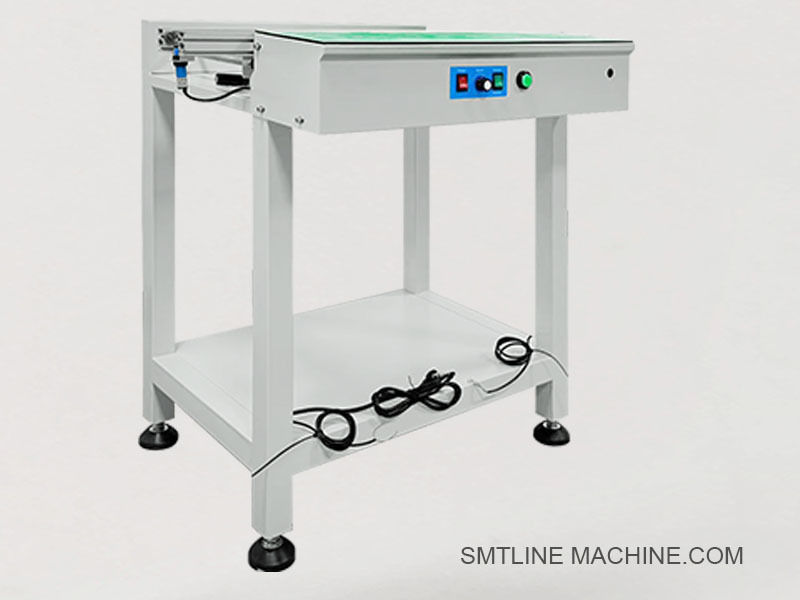

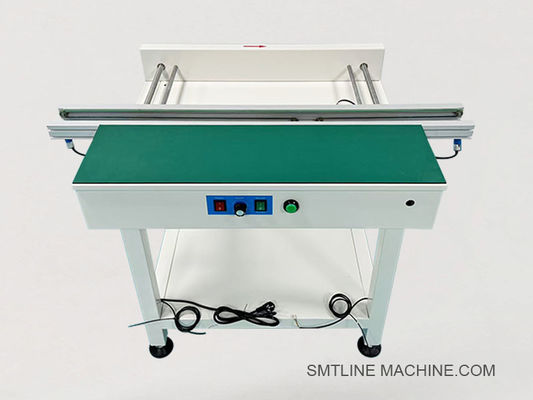

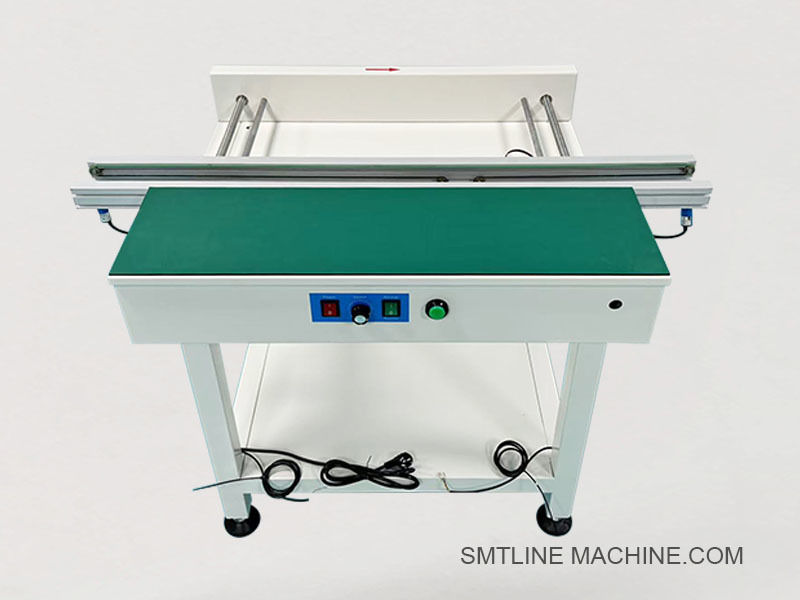

Yüksek Verimli Yerleştirme İstasyonu Çift Hatlı PCB Konveyörü, Kesintisiz Kart Aktarımı İçin
-
Vurgulamak
Yerleştirme İstasyonu PCB Konveyörü
,Çifte Çizgi PCB Taşıyıcı
,Kesintisiz Aktarım İçin PCB Konveyörü
-
Markasmtline
-
ModelYerleştirme istasyonu çift parça PCB konveyör
-
Kapasite1009
-
Montaj ağırlığı0.79kg
-
Montaj boyutu56
-
tedarikçismtline
-
DurumYeni
-
Menşe yeriÇin
-
Marka adısmtline
-
SertifikaYAMAHA Vibration Vibration Fit YV YS
-
Model numarasıYerleştirme istasyonu çift parça PCB konveyör
-
Min sipariş miktarı1
-
Fiyatpazarlık edilebilir
-
Ambalaj bilgileriTahta kutu
-
Teslim süresi1-2 iş günü
-
Ödeme koşullarıT/T, Western Union, paypal
-
Yetenek temini10 adet/gün
Yüksek Verimli Yerleştirme İstasyonu Çift Hatlı PCB Konveyörü, Kesintisiz Kart Aktarımı İçin
Doklama istasyonu Çift Yollu PCB Taşıyıcı- Hayır.
Şirketimiz 11 yıldır çalışıyor ve kalitelilik ve hızlı teslimat garantisi ile kesinlikle en iyi seçiminiz olacak.
Ürün Tanıtımı Docking Station Dual Track PCB Conveyor
Doklama İstasyonu Çift Yollu PCB Taşıyıcı, PCB'leri yukarı ve aşağı akım ekipmanları arasında tamponlamak, aktarmak veya arayüz etmek için tasarlanmış yüksek verimli bir sıralı SMT taşıma modülüdür.Çift pistli sistemle, bu taşıyıcı iki bağımsız PCB şeridinin aynı anda çalışmasını sağlar, bu da çift şeritli SMT üretim hatları için verimi optimize eder.
Temel Özellikler
Çift şeritli (iki şeritli) tasarım: İki PCB'nin eşzamanlı olarak aktarılmasına izin verir ve iki şeritli hatlarda üretkenliği ikiye katlar.
Kesin kenar-kaplama taşıyıcı raylar: geniş bir yelpazede tahta boyutlarına uymak için ayarlanabilir genişlik.
SMEMA uyumlu: Asıl önce / aşağıdaki makinelerle kolayca entegre edilir.
Dahili doklama tamponu: Bir sonraki makine meşgulse PCB'leri geçici olarak tutar.
Modüler alüminyum çerçeve: Sağlam, statik olmayan ve bakımı kolay.
Kullanıcı dostu kumanda: LED göstergelerle dokunmatik ekran veya düğme panel arayüzü.
İsteğe bağlı modlar: Hat yapılandırmasına bağlı olarak geçiş, durma, birikme veya atlama mevcuttur.
Teknik özellikler
| Ürün | Özellikleri |
| Model | DS-DT600 (örnek) |
| Taşıyıcı tipi | Çift pistli kenar kilidi taşıyıcı |
| PCB Boyutu | Bir ray başına 50 × 50 mm 460 × 250 mm |
| Taşıyıcı Genişliği Düzenlemesi | El veya motorlu (ihtiyaç duyulmaz) |
| Taşıyıcı Hızı | 0~1000 mm/min ayarlanabilir |
| Taşıyıcı yüksekliği | 900 ± 20 mm |
| Taşıma Yönü | Soldan sağa / sağdan sola (özelleştirilebilir) |
| Güç kaynağı | AC 220V, 50/60Hz |
| Kontrol Sistemi | PLC + dokunmatik ekran / düğme paneli |
| Havalandırma | 4×6 kg/cm2 (pnömatik durak dahil) |
| Çerçeve malzemesi | ESD alüminyum profili |
İsteğe bağlı özellikler
Geçiş veya birikim modu
Sensörle kontrol edilen başlatma/durma
Alarm göstergesi için ışık kulesi veya zil
Barkod tarayıcısı montajı
Motorlu genişlik ayarlama
Bufferleme zamanlayıcısı / atlama modu
Başvurular
SMT hattı dengeleme ve tamponlama
Çift şeritli SMT üretim hattı desteği
Toplama ve yerleştirme makineleri, geri akış fırınları ve AOI arasında bağlantı
İlişkili Aksesuarlar Dökleme İstasyonu Çift Yollu PCB Taşıyıcı
1Mekanik Aksesuarlar
| Aksesuar | Açıklama |
| Çift raylı rehber raylar | Her şerit için ESD güvenli alüminyum veya çelik raylar (düzenebilir genişlik) |
| Pist genişliği ayarlama kolu | Manüel ray boşluğu değişiklikleri için (veya motorlu vida tahrik seçeneği) |
| Taşıyıcı bantlar/ zincirler | Bordo taşımacılığı için ESD güvenli zamanlama kemeri veya düz kemer |
| Kenar destekli rulolar | Uzun nakiller sırasında PCB sarkmasını önler |
| Anti-statik çalışma masası yastıkları | Operatör güvenliği ve korunması için çerçeve ucuna monte edilmiş |
| Yüksekliğe ayarlanabilir ayaklar | Konveyör yüksekliğinin yukarı/aşağı ekipmanlara uyması için düzeylendirilmesi için |
2Elektrikli bileşenler
| Aksesuar | Açıklama |
| Fotoelektrik sensörler | Giriş, orta veya çıkış noktalarında PCB'leri tespit edin (pist başına) |
| Sınır anahtarları | Ray veya koruyucu pozisyon değişimlerini tespit edin |
| Dokunmatik ekran paneli veya düğmeleri | Konveyör kontrolü için insan-makine arayüzü (HMI) |
| LED sinyal kulesi | Durum göstergesi için kırmızı/sarı/yeşil yığın ışığı |
| Güç anahtarı ve kontrol panosu | Motor/sensörleri çalıştırır ve mantığı yönetir. |
| SMEMA iletişim kabloları | Diğer SMT makineleriyle (her iki pist) iç kontrolü sağlar |
3Kontrol ve Mantık Bileşenleri
| Aksesuar | Açıklama |
| PLC denetleyici | Her pist için zamanlama, sensörler, tamponlama ve modları kontrol eder |
| Hız denetleyicisi (VFD) | Her bir şerit için bağımsız olarak konveyör motor hızı kontrol eder |
| Motorlu sürücü panosu | Adımlı motor/servo motor çalışması için (motorlu genişlik ayarlaması kullanılırsa) |
4. İsteğe bağlı Pnömatik bileşenler
| Aksesuar | Açıklama |
| Kapak silindirleri | PCB'leri tamponlama veya bekleme aşamasında geçici olarak tutun |
| Solenoid valfi | Pnömatik duraklara hava akışını kontrol eder. |
| Hava filtresi düzenleyicisi (FRL) | Pnömatik parçalar için temiz, kuru hava sağlar |
| PU hava boruları | Hava sistemi yönlendirmesi için anti-statik hava hortumu |
5Bakım ve yükseltme seçenekleri
| Aksesuar | Açıklama |
| Yağlama yağı | Sürücü dişliler veya ray sistemleri için (VG32 veya eşdeğer) |
| Temizlik aletleri | ESD güvenli fırça, bez bezleri, basınçlı hava |
| Değiştirme kemerleri | Her iki ray için yedek düz veya zamanlama kemerleri |
| Yedek sensör seti | Optik algılama için yedek emitör/alıcı |
| Barkod tarayıcısı montajı | Kod taraması/izlenebilirliği için çerçeve takımı |
| Işık perde (ihtiyaç duyulmaz) | Açık erişim alanları için operatör koruması |
İlgili parça numaraları ️ Docking Station Double Track PCB Conveyor
1Mekanik bileşenler
| Parça Adı | Parça Adı |
| Çift raylı rehber ray (solda) | ESD alüminyum ray, uzunluğu 300 mm |
| Çift raylı rehber ray (sağda) | Eşleşen sağ taraf kılavuzu |
| Geniş ayarlama kurşun vida seti | Her iki şerit için elle ayarlama seti |
| Taşıyıcı kemer (ESD) | 6 mm genişliğinde ESD güvenli zamanlama kemeri |
| Kenar Destek Roleri | Ø20 mm yuvarlak uzun tahta istikrarı için |
| Düzenlenebilir Makine Ayakları | M12 iplik, 80 mm yüksekliğinde, titreşim karşıtı |
2Elektrikli bileşenler
| Parça Adı | Açıklama |
| Fotoelektrik sensör (Giriş) | Giriş/çıkış PCB tespiti |
| Fotoelektrik sensör (orta yol) | Orta taşıyıcı sensörü, yayılmış tip |
| Sinyal Kulesi Işığı (3 renkli) | Kırmızı/Yeşil/Sarı, 220V, zil ile |
| Dokunma Düğmesi Paneli | Çift pistli kontrol paneli |
| Güç anahtarı (Ana) | Sigorta koruması olan salıncak türü |
| SMEMA Kablosu (10 pinli, çift şeritli) | Çift raylı SMT hatları için iletişim kablosu |
3Kontrol ve Mantık Bölümleri.
| Parça Adı | Açıklama |
| PLC denetleyici (Mitsubishi) | Kontroller iki şeritli mantık |
| Dokunmatik ekranlı HMI (Weinview) | Çift şeritli kontrol için 7 inçlik ekran |
| Dönüştürücü / Hız Kontrolörü | Konveyör motorunun hız kontrolü |
| Motor (Konuşturma Sürücüsü) | Kenar klemli taşıyıcı için 60W 24V DC motor |
4Pnömatik aksesuarlar (eğer dahil ise)
| Parça Adı | Açıklama |
| Kapak Silindir (x2) | Kompak hava silindir, Ø25 mm delik |
| Solenoid Valf (İkili 5/2) | AIRTAC 5/2 yönlü valf, çift kanal |
| FRL Birimi (Hava Hazırlığı) | Filtre-Yöneticisi-Yağlayıcı kombinasyonu |
| PU Hava Tüpleri (6 mm, siyah) | 6 mm ESD güvenli hava borusu |
5- İsteğe bağlı / bakım parçaları
| Parça Adı | Açıklama |
| Yağlama yağı | Akım asansörü ve doğrusal rehber rayları için |
| yedek sensör kiti (2-in-1) | Giriş + çıkış sensörü yedek seti |
| Değiştirme Zamanlama Kemeri | 6 mm çift pistli zamanlama kemeri ( yedek) |
| Barkod tarayıcısı Montage Bracket | İki şeritli tarayıcı kurulumları için |
| Güvenlik Işık Perde (ihtiyaç duyulmaz) | 400 mm genişlik, ESD güvenliği, çift şeritli uyumlu |
Sık Sorulan Sorular Rehberi ️ Docking Station Double Track PCB Conveyor
1Çift Yollu Doklama İstasyonu PCB Taşıyıcı Nedir?
Bu, ekran yazıcıları, montaj cihazları, AOI'ler,veya iki şeritli üretim hatlarında fırınlar.
2Çift pistli tasarımın avantajları nelerdir?
Kompakt bir ayak izinde iki kat daha fazla verimlilik
Farklı veya aynı PCB'lerin paralel üretimini destekler
Sol/sağ rayları bağımsız olarak yöneterek kuyruğu bekleme süresini azaltır
LED, TV ana kartı ve yüksek karışımlı SMT hatları için idealdir
3Dökleme istasyonu hangi işlevleri yerine getirir?
PCB'leri bir makineden diğerine aktarır
Bir sonraki istasyon meşgulse PCB'leri tamponlar
Makineler arasında zamanlama eşleşmeleri
İsteğe bağlı olarak atlama, geçiş veya birikim modları
4Hangi PCB boyutları destekleniyor?
Tipik aralık: ray başına 50 × 50 mm ila 460 × 250 mm
Taşıyıcı genişliği elle veya motorla ayarlanabilir
İsteğe bağlı özel boyutlar
5Konveyörün yüksekliği ve yönü nedir?
Standart yükseklik: 900 ± 20 mm
Taşıma yönü: Soldan sağa veya sağdan sola (özelleştirilebilir)
6SMEMA iletişim desteği var mı?
Evet, taşıyıcı her iki şerit için de SMEMA uyumludur.
7Hangi kontrol türleri mevcut?
Dokunmatik ekranlı HMI veya düğme kontrol paneli
Güvenilir performans için PLC tabanlı otomasyon
Sensör tabanlı otomatik start/stop ve şerit özel kontrolünü destekler
8Pnömatik tıpalar da dahil mi?
Pnömatik duraklar isteğe bağlıdır, ancak genellikle tahtanın konumunu ve tamponlamasını kontrol etmek için dahil edilir.
9Genel yedek parçalar veya isteğe bağlı parçalar nelerdir?
Taşıyıcı kemerler (ESD-güvenli zamanlama kemerleri)
Fotoelektrik sensörler (Omron E3Z/E3F serisi)
Baskı silindirleri (kapak fonksiyonu için)
Sinyal kulesi lambaları
Barkod tarayıcı bracketleri
SMEMA kabloları
10Ne kadar bakım gerekiyor?
Günlük: Kemerleri temizleyin ve sensörleri kontrol edin
Haftalık: ray genişliği mekanizmasını ve motor sürücüsünü kontrol edin
Aylık: rayları yağlayın ve kabloları/pneumatikleri kontrol edin.
Gerektiğinde yıpranmış kemerleri veya sensörleri değiştirin
11Özel yapılabilir mi?
Evet, kişiselleştirilmiş ürünler sunuyoruz.
Taşıyıcı genişliği veya yüksekliği
Ek sensörler
Motorlu genişlik ayarlama
Çok modlu mantık (geçiş, birikme, reddetme atlama)
Barkod tarayıcısı entegrasyonu
MES'ye hazır arayüzler
12Teslimat süresi nedir?
Standart konfigürasyonlar: 3-5 iş günü
Özel modelleri: 7~10 iş günü
Acil teslimatı stoktaki parçalarla destekliyoruz.
