L tipi PCB indirici
,SMT Hattı Otomasyonu için İndirici
,Verimli PCB İndirici
-
Markasmtline
-
ModelL tipi PCB indirici
-
Kapasite1009
-
Montaj ağırlığı0.79kg
-
Montaj boyutu56
-
tedarikçismtline
-
DurumYeni
-
Menşe yeriÇin
-
Marka adısmtline
-
SertifikaYAMAHA Vibration Vibration Fit YV YS
-
Model numarasıL tipi PCB indirici
-
Min sipariş miktarı1
-
Fiyatpazarlık edilebilir
-
Ambalaj bilgileriTahta kutu
-
Teslim süresi1-2 iş günü
-
Ödeme koşullarıT/T, Western Union, paypal
-
Yetenek temini10 adet/gün
Verimli SMT Hattı Otomasyonu ve Kart İşleme için L Tipi PCB İndirici
L tipi PCB indiricisi- Hayır.
Şirketimiz 11 yıldır çalışıyor ve kalitelilik ve hızlı teslimat garantisi ile kesinlikle en iyi seçiminiz olacak.

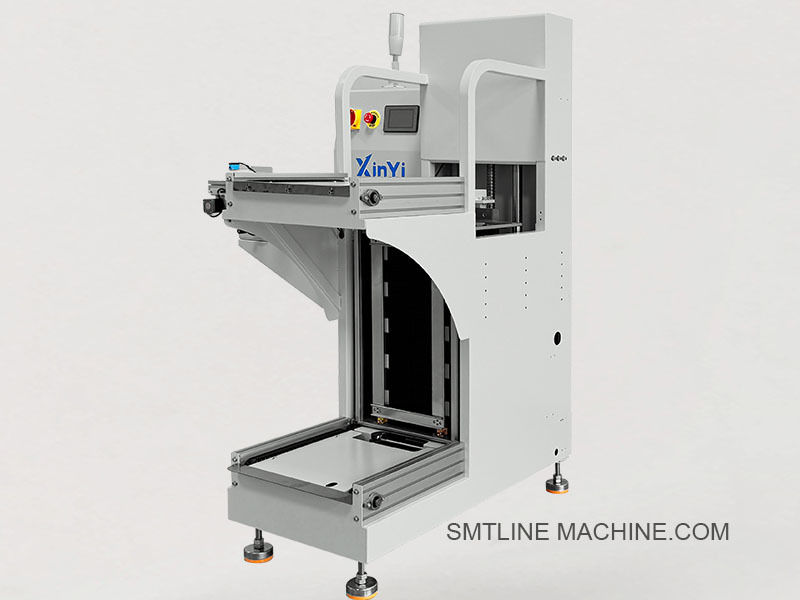

Ürün Tanıtımı ️ L tipi PCB indiricisi (Açıcı)
L-tip PCB İndiricisi, L-tip PCB İndiricisi olarak da bilinir, SMT üretim hattının sonunda otomatik olarak bitmiş PCB'leri depolama dergilere boşaltmak için kullanılır.L şeklindeki yapısı, dergi rafını taşıyıcıya dik konumlandırır, zemin alanını tasarruf ederek ve kompakt ortamlarda daha kolay dergi taşımacılığına izin verir.
Temel Özellikler
L şeklindeki dergi yönelimi: Dergileri konveyöre 90 derecelik bir açıyla yerleştirerek zemin düzenini optimize eder.
Tam otomatik boşaltma: PCB'leri konveyörden bir itme kolu ve kaldırma sistemi kullanarak dergi yuvalarına aktarır.
Dokunmatik ekran çalışması: İşleme modlarını, asansör kontrolünü ve teşhislerini ayarlamak için sezgisel HMI.
Programlanabilir yuva kontrolü: Boş yuva atlamasını, ayarlanabilir boşaltma alanını ve tam magazin algılamasını destekler.
SMEMA uyumlu: AOI, reflow veya denetim ekipmanı ile hat içi iletişimi sağlar.
Güvenli ve istikrarlı tasarım: ESD güvenli yapısı olan alüminyum çerçeve, acil durma düğmesi ve koruyucu kapaklar.
Teknik özellikler
| Ürün | Özellikleri |
| Model | L Tipi PCB İndirici / İndirici |
| PCB Boyut aralığı | 50 × 50 mm ila 330 × 250 mm (özelleştirilebilir) |
| Dergi Boyutu | 355 × 320 × 563 mm (standart) |
| Döngü Zamanı | Yaklaşık 6 saniye/PCB. |
| Taşıyıcı yüksekliği | 900 ± 20 mm |
| Taşıma Yönü | Soldan sağa ya da sağdan sola |
| Havalandırma | 4'6 kg/cm2 |
| Güç kaynağı | AC 220V, 50/60Hz |
| Kontrol Sistemi | PLC + dokunmatik ekran |
| Ağırlık | Yaklaşık olarak 180-250 kg. |
Başvurular
SMT/EMS üretim hatlarında hat sonu PCB boşaltması
Genellikle geri akış fırınlarından sonra kullanılan, AOI, fonksiyonel test cihazları
Sert, yarı esnek veya LED PCB'ler için uygundur
İlgili Aksesuarlar L Tipi PCB İndirme / Çıkarma
1. Dergi ve Kullanım Aksesuarları
| Aksesuar | Açıklama |
| Standart PCB Dergisi | 355×320×563 mm veya 390×320×570 mm, ESD güvenli çerçeve |
| Dergi Klem Set | Dergiyi asansör platformunda sağlam bir şekilde tutuyor |
| Dergi asansör platformu | Derginin dikey hareketi için elektrikle çalıştırılan platform |
| Dergi İtmek Kol | PCB'yi konveyörden dergi yuvasına aktarır |
2Mekanik bileşenler
| Aksesuar | Açıklama |
| Rehber ray (Ayarlanabilir) | Pürüzsüz PCB hizalanması ve istikrarlı transfer için |
| PCB Kapakçısı | Doğru itme noktasında PCB'yi durdurur; sensörle etkinleştirilmiştir. |
| Çerçeve panelleri / kapaklar | ESD güvenli alüminyum yan paneller ve üst kapaklar |
| Taşıyıcı Kemeri veya Zinciri | PCB aktarımı için anti-statik taşıyıcı bölümü |
| Düzenlenebilir Destek Ayakları | Taşıyıcı yüksekliği için yükseklik ayarlama ve düzeleme |
3Elektriksel ve Kontrol Bileşenleri
| Aksesuar | Açıklama |
| PLC denetleyici | Genelde Mitsubishi, Siemens veya Omron'dan. |
| Dokunmatik ekran (HMI) | Kullanıcı arayüzü ve ayarları için 7 veya 10 inç |
| Fotoelektrik sensörler | PCB gelişi, dergi yuvası durumunu veya boş durumu tespit edin |
| Acil Durdurma anahtarı | Operatör güvenliği makineyi anında durdurur |
| Güç anahtarı / ana kesiciler | AC girişini kontrol eder; sigorta devresini içerir |
| SMEMA Arayüz Kablosu | Upstream makinelerle iletişim kurar (AOI, reflow, vb.) |
4Pnömatik aksesuarlar
| Aksesuar | Açıklama |
| Havalı Silindir (Tükleyici Kol) | PCB'yi dergi yuvasına sokar. |
| Solenoid Valf | Hava akışını silindirlere yönlendirir; 5/2 yönlü ortak tip |
| FRL Birimi (Filtre + Düzenleyici + Yağlayıcı) | Temiz, düzenli hava arzını sağlar |
| Pnömatik borular (6mm/8mm) | Tüm hava sistemleri için anti-statik hava boruları |
5Bakım Araçları ve Güvenlik Aksesuarları
| Aksesuar | Açıklama |
| Yağlama yağı | Doğrusal kılavuz bakımı için (VG32 veya eşdeğer) |
| Temizlik Araçları | Anti-statik fırça, hava üfleyicisi, ESD kumaş |
| Yedek sigorta seti | Ana güç kontrol ünitesi için |
| Araç desteği | Hex anahtarları, tornavidalar, anahtar setleri |
| Güvenlik Işık Perde (ihtiyaç duyulmaz) | Çalışma bölgesinin çevresinde operatör korumasını artırır |
6. İsteğe bağlı yükseltmeler
| Aksesuar | Açıklama |
| Barkod tarayıcısı montu | Ürün izleme entegrasyonu için |
| Tam Dergi Alarm Işığı | Dergi değişikliğini göstermek için sinyal kulesi |
| Özel Dergi Adaptörü | Standart olmayan tahta veya taşıyıcı boyutları için |
İlgili parça numaraları: L tipi PCB indiricisi / indiricisi
1. Dergi ve Nakliye Parçaları
| Parça Adı | Açıklama |
| Standart PCB Dergisi | 355 × 320 × 563 mm (standart boyut) |
| Büyük PCB Dergisi | 390 × 320 × 570 mm |
| Dergi Klem Set | Dergiyi sabitlemek için sıkıştırma mekanizması |
| Asansör platformu montajı | Motorlu dikey kaldırma ünitesi |
2Mekanik bileşenler
| Parça Adı | Açıklama |
| İtme kolu montajı | Pnömatik itme kolu |
| Rehber ray ( ayarlanabilir) | Alüminyum ray, ESD güvenliği, 250 mm uzunluk |
| PCB Kapakçısı (Sensör Tipi) | Derleye yüklenmeden önce PCB'yi durdurur. |
| Taşıyıcı zinciri/ kemer | 6 mm genişliğinde ESD emniyet kemeri |
| Düzenlenebilir Ayaklar | Anti- titreşim düzeleme ayağı, M12 iplik |
3Elektriksel ve Kontrol Bileşenleri
| Parça Adı | Açıklama |
| PLC denetleyici (Mitsubishi) | 24 I/O, birçok boşaltma modelinde kullanılır |
| Dokunmatik ekranlı HMI (Weinview) | Operatör kontrolü için ekran |
| Fotoelektrik sensör | Konum algılama (PCB veya slot) |
| Acil Durdur düğmesi | 22 mm dümdüz kırmızı acil durum anahtarı |
| SMEMA İletişim Kablosu | İnline iletişim için 10 pinlik arayüz kablosu |
4Pnömatik aksesuarlar
| Parça Adı | Açıklama |
| Hava Silinderi (Tükleyici) | Kompakt hava silindir, 32 mm boşluk, 50 mm vuruş |
| Solenoid Valf | 5/2 yönlü çift sarmal |
| FRL Birimi | Filtre + Düzenleyici + Yağlayıcı ünitesi |
| Hava Tüpü (6 mm) | Siyah ESD güvenli PU boru |
5Bakım ve İsteğe bağlı bileşenler
| Parça Adı | Açıklama |
| Yağlama yağı | Rehber ray ve asansör mekanizması için |
| Güvenlik Işık Perde | İsteğe bağlı güvenlik bariyeri |
| Sinyal Kulesi Işığı | Kırmızı/Yeşil/Sarı yığın lambası, 220V |
| Barkod tarayıcısı montu | Çevrimiçi tarayıcı için montaj desteği |
| Yedek sigorta seti | 5A, 220V sigortalar ve sigorta tutucuları |
Sık Sorulan Sorular Rehberi L Tipi PCB İndirici / İndirici
1L-tip PCB indiricisi ne için kullanılır?
L-tip PCB Downloader (ayrıca PCB Unloader olarak da adlandırılır) SMT üretim hattının sonunda otomatik olarak konveyörden depolama dergilere bitmiş PCB'leri almak ve boşaltmak için kullanılır.Güvenli olmasını sağlar., tamamlanmış levhaların verimli bir şekilde işlenmesi.
2Neden "L-tip" deniyor?
Çünkü dergi rafı, PCB konveyör yönüne 90° açıyla (perpendikuler) konulmuştur ve L şeklinde oluşur.
3Ne tür PCB'ler boşaltabilir?
Standart sert PCB'ler
LED ışık panelleri
Alüminyum veya cam lif (FR4) levhalar
PCB boyutu tipik olarak 50 × 50 mm'den 330 × 250 mm'ye kadar (özelleştirilebilir)
4Uyumlu magazin boyutları nelerdir?
355 × 320 × 563 mm (standart)
390 × 320 × 570 mm (iletilmez)
Özel dergi boyutları isteğe bağlı olarak desteklenir
5Ana özellikleri nelerdir?
Kompakt çizgi düzeni için L şeklindeki dergi yerleştirimi
Tam otomatik PCB yükleme dergileri
Dokunmatik ekran + PLC kontrol sistemi
Programlanabilir slot pitch ve skip-empty fonksiyonu
SMEMA arayüzü uyumludur
Güvenlik kilitleri ve acil durma düğmesi
Anti-statik yüzeyli alüminyum çerçeve
6PCB başına döngü süresi nedir?
Tahta başına yaklaşık 6-10 saniye, tahta boyutuna ve itme hızına bağlı olarak
7Hangi güvenlik fonksiyonları dahil edilmiştir?
Acil durma düğmesi
Hareketli parçaların üzerindeki kapalı kapaklar
Hata alarmları ve zil
İsteğe bağlı: Güvenlik ışığı perdesini (operatör koruması için)
8Değiştirilebilir parçalar nelerdir?
İtme kolu bileşeni
Asansör veya silindir
Sensörler (fotoelektrik veya slot algılama)
Dokunmatik ekran paneli
Elektrik vanası ve pnevmatik boru
Dergi sapları ve rehber rayları
9Ne kadar bakım gerekiyor?
Günlük: Taşıyıcıyı temizleyin, gevşek parçaları kontrol edin
Haftalık: Sensörleri ve itme mekanizmasını kontrol edin
Aylık: yağlayıcı kaldırma kılavuzu ve hava basıncı sistemini kontrol et
Gerektiğinde: yıpranmış parçaları (kuşaklar, silindirler, sigortalar) değiştirin
10MES veya barkod sistemleri ile entegre edilebilir mi?
Evet. Birçok model aşağıdakilerle entegrasyonu destekler:
MES verileri toplanması
İnline barkod tarayıcıları
İzlenebilirlik Sistemleri
11- Özelliklendirme var mı?
Evet, talep edebilirsiniz:
Dergi boyutu değişiklikleri
Taşıyıcı genişliği özelleştirme
Ek I/O portları veya ağ modülleri
Dış sinyal kulesi veya zil
