Otomatik SMT Üretim hattı verimliliği için L Tipi PCB Yükleyici

L tipi PCB yükleyici- Hayır.

Şirketimiz 11 yıldır çalışıyor ve kalitelilik ve hızlı teslimat garantisi ile kesinlikle en iyi seçiminiz olacak.



Ürün Tanıtımı L tipi PCB yükleyicisi

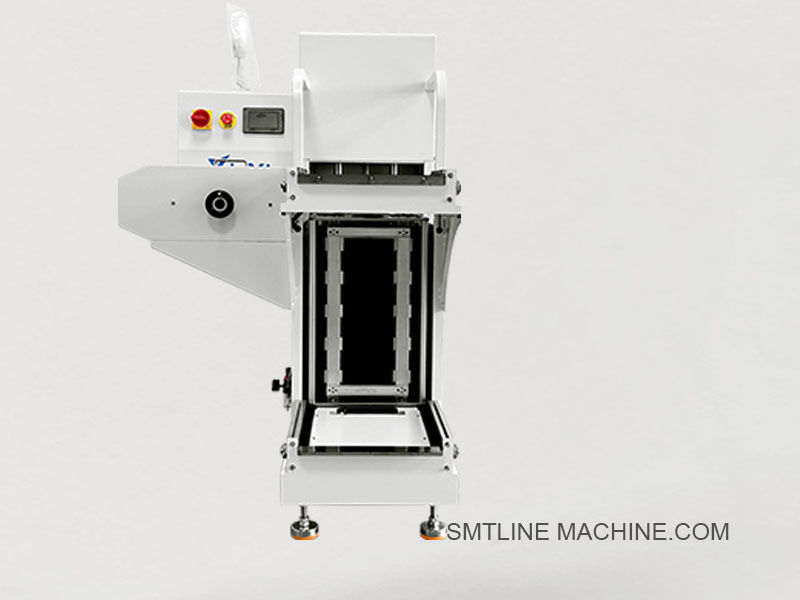

L-tip PCB yükleyicisi, PCB'leri bir L şeklindeki yapılandırmada SMT üretim hatlarına aktarmak için tasarlanmış otomatik bir kart yükleme makinesidir.Tipik olarak SMT hattının ön ucunda kurulur ve dergilerden çıplak veya monte edilmiş PCB'leri taşıyıcı sistemine yüklemek için kullanılır, baskı makineleri, montaj makineleri veya denetim makineleri gibi aşağıda bulunan ekipmanlara sorunsuz bir şekilde teslim edilmesini sağlar.

Temel Özellikler

L şeklindeki düzenleme: Dergiler ve konveyör 90 derecelik bir konumda düzenlenerek zemin alanını tasarruf eder.
Otomatik PCB yükleme: Bir itme ve kaldırma sistemi kullanarak tabloları dergiden hat taşıyıcıya aktarır.
Dokunmatik ekran çalışması: Parametreleri ayarlamak ve yükleyiciyi çalıştırmak için kullanımı kolay HMI.
Standart dergilerle uyumludur: 390×320 mm veya özel dergi boyutlarını destekler.
Güvenlik özellikleri: Koruyucu kapaklar, alarm sistemi ve acil durma düğmesi içerir.
Dayanıklı yapı: Anti-statik yüzey tedavisi ile alüminyum çerçeve.

Teknik özellikler

Başvurular

SMT montaj hatları için ön uç yükleme
LED panosu, cep telefonu panosu ve tüketici elektroniği montajı için uygundur
Çıkarma, taşıyıcı ve tampon üniteleri ile birlikte kullanılır

İlgili Aksesuarlar L Tipi PCB Yükleyici

1. Dergi bileşenleri

Standart PCB dergileri
Malzeme: Alüminyum, ESD güvenli plastik
Boyutlar: 355×320×563 mm, 390×320×570 mm veya özel
Dergi rafı sıkıştırıcıları Dergiyi sabit pozisyonda tutar
Magazın kaldırma platformu ️ Dikey hareket için elektrikli kaldırma masası

2Mekanik parçalar

İtme kolu montajı ¢ PCB'leri dergiden taşıyıcıya aktarır
Asansör motoru, dergi rafının dikey hareketini kontrol eder.
Rehber ray seti PCB konumlandırma ve sorunsuz aktarma için
PCB tıkacı (sensörle kontrol edilir)
Yan kaplamalar ve çerçeve panelleri Alüminyum profiller anti-statik kaplamalı
Yüksekliğe ayarlanabilir ayaklar ️ Makineyi düzeltmek için

3Elektriksel ve Kontrol Bileşenleri

PLC denetleyici birimi Tipik olarak Mitsubishi, Omron veya Siemens
Dokunmatik ekranlı HMI, parametrelerin ayarlanması ve teşhis için
Fotoelektrik sensörler PCB varlığını ve konumunu tespit eder
Acil durma düğmesi
Güç anahtarı ve kesme ünitesi
Hava solenoid valfleri
Kablolama bağlantıları ️ Güç ve sinyal bağlantıları

4Pnömatik aksesuarlar

Hava silindir (sürücü kol hareketleyici)
Hava filtresi düzenleyicisi (FRL birimi)
Ses kesici ve pnevmatik borular
Vakum sensörü (ürürlük varsa)

5- Bakım araçları ve kitleri

Doğrusal kılavuzlar için yağ
Temizlik bezleri / ESD güvenli fırçalar
Yedek sigorta seti
Alet seti (hex anahtarları, tornavidalar)
PCB kılavuzu kalibrasyon ölçer

6. Seçenek Aksesuarlar / Geliştirmeler

SMEMA arabirim kabloları ️ Üst/alt akım ekipmanları ile hat iletişim için
Barkod tarayıcısı montajı
Güvenlik ışığı perdesine ️ Daha iyi operatör güvenliği
Özel kart boyutları için özel dergi adaptörleri
Toz örtüsü Temiz oda ortamlarında kullanılmak üzere

İlgili parça numaraları: L tipi PCB yükleyicisi

1. Dergi ve Nakliye Parçaları

2Mekanik bileşenler

3Elektriksel ve Kontrol Bileşenleri

4Pnömatik bileşenler

5- Bakım ve İsteğe bağlı aksesuarlar

Sık Sorulan Sorular Rehberi L Tipi PCB Yükleyici

1. L tipi PCB yükleyicisi ne için kullanılır?

L-tip PCB yükleyicisi, depolama dergilerinden PCB'leri otomatik olarak SMT üretim hattına yüklemek için tasarlanmıştır.

2Neden "L-tip" deniyor?

Çünkü dergi rafı konveyör yönüne dik (90°) konmuş, "L" şeklinde oluşmaktadır.

3Ne tür dergiler destekleniyor?

Standart boyut: 355 × 320 × 563 mm
İsteğe bağlı: 390 × 320 × 570 mm veya özel boyutlar
Malzeme: ESD güvenli yan panelleri olan alüminyum çerçeve

4Hangi PCB boyutları uyumludur?

Minimum boyut: 50 × 50 mm
En fazla boyut: 330 × 250 mm (özelleştirilebilir)
Yükleyici ayarını kontrol edin veya ray genişliğini buna göre ayarlayın.

5Ana özellikleri nelerdir?

Yer tasarrufu yapan L şeklindeki tasarım
Otomatik kaldırma ve itme kolu mekanizması
PLC kontrolü ile dokunmatik ekran arayüzü
SMEMA iletişimine uygun
ESD güvenli yapısı ve düşük gürültülü çalışma
Acil durma ve güvenlik kapakları

6PCB başına döngü süresi nedir?

Genellikle tahta kalınlığına, dergi türüne ve konfigürasyona bağlı olarak tahta başına yaklaşık 6 ~ 10 saniye.

7Ana aşınma parçaları veya aksesuarları nelerdir?

İt kol.
Kaldırma motoru ve kemer
Sensörler (fotoelektrik tip)
Elektrik valfleri ve hava silindirleri
Dergi rafı sıkıştırıcıları
Kontrol paneli veya dokunmatik ekran

8Ne kadar bakım gerekiyor?

Haftalık: Sensörleri kontrol edin, rayları temizleyin
Aylık: Yağlayıcı asansör kılavuzu, kemer kontrolü
Üç ayda bir: itme kolunu kontrol edin, E-stop testi yapın
Gerektiğinde hava filtrelerini ve pnevmatik parçaları değiştirin

9Hangi güvenlik özellikleri dahil edildi?

Acil durma düğmesi
Koruyucu yan kapaklar
İsteğe bağlı güvenlik ışığı perde
Hatalar veya tıkanıklıklar için alarm zil

10Özel yapılabilir mi?

Birçok model destekler:

Özel dergi boyutları
Ayak pedalı kontrolü
İç kod barkod tarayıcısı
MES veya izlenebilirlik entegrasyonu için ek I/O
