FUJI 2MGKHH012400 H02H02F Çalışma Kafası Z ekseni Vidası SMT Yedek Parçaları

FUJI2MGKHH012400 H02H02F çalışma kafası Z ekseni vidası
Firmamız 11 yıldır faaliyet göstermekte olup, garantili kalite ve hızlı teslimat ile kesinlikle en iyi seçiminiz olacaktır.

Ürün Tanıtımı – FUJI 2MGKHH012400 Z Ekseni Vidası (H02 / H02F Çalışma Kafası)

Parça Numarası:

2MGKHH012400

Ürün Adı:

Z Ekseni Bilyalı Vida / Besleme Vidası

Kategori:

Hassas Mekanik İletim Bileşeni

Uygulanabilir Modeller:

FUJI NXT H02 ve H02F Çalışma Kafaları

Ürüne Genel Bakış

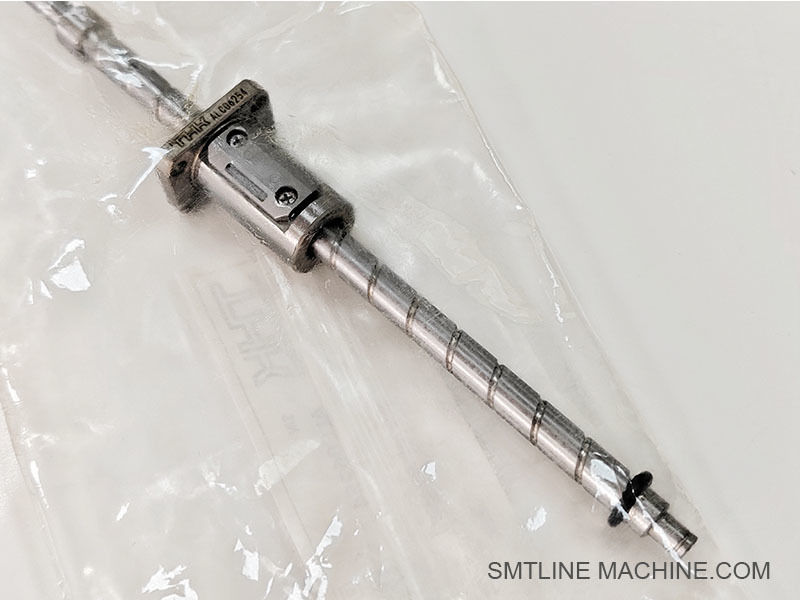

FUJI 2MGKHH012400, FUJI NXT SMT yerleştirme makinelerinin H02 ve H02F çalışma kafalarında kullanılan, bilyalı vida veya besleme vidası olarak da adlandırılan yüksek hassasiyetli bir Z ekseni vidasıdır. Nozül milinin yukarı ve aşağı (Z ekseni) hareketini sağlamaktan sorumlu ana mekanik elemandır.

Bu bileşen, Z ekseni motorundan gelen dönme hareketini doğrusal dikey harekete dönüştürerek, doğru bileşen toplama yükseklikleri ve yerleştirme kuvveti kontrolü sağlar.

Temel Özellikler

Hassas İşlenmiş Bilyalı Vida
Dikey konumlandırmada yüksek doğruluk ve tekrarlanabilirlik sağlar.

Pürüzsüz ve Düşük Sürtünmeli Hareket
Z ekseni nozül ünitesi için yüksek hızlı, titreşimsiz hareket sağlar.

Dayanıklı ve Aşınmaya Dayanıklı
Sürekli çalışma altında uzun hizmet ömrü için yüksek mukavemetli, ısıl işlem görmüş alaşımlı çelikten yapılmıştır.

Yüksek Hızlı Z ekseni Döngülerini Destekler
H02/H02F kafalarının hızlı yukarı/aşağı hareket taleplerini karşılamak üzere tasarlanmıştır.

Özellikler (Tipik)

Sistemdeki İşlevi

Şunlarla birlikte çalışır:

Z ekseni motoru
Doğrusal kılavuz rayları
Nozül tutucu / mili
Z konumu geri bildirimi için kodlayıcı veya sensör

Nozülün besleyicilerden bileşenleri alması ve kontrollü basınçla PCB'ye yerleştirmesi için nozülün dikey stroğunu kontrol eder.

Tipik Arıza Belirtileri

Nozül strok düzensizlikleri
Yerleştirmede dikey hizalama hatası
Z hareketi sırasında mekanik gürültü
Hatalı yerleştirme yüksekliği veya kuvveti
Z ekseni geri bildirimi ile ilgili alarm kodları

Bakım Notları

Vidayı düzenli olarak FUJI onaylı gres (örneğin, AA6PT00) kullanarak temizleyin ve yeniden yağlayın
Kafa servisi sırasında boşluk, aşınma veya hizalama hatası olup olmadığını kontrol edin
En iyi uyum ve performans için daima orijinal FUJI parçalarıyla değiştirin

İlgili Aksesuarlar – FUJI 2MGKHH012400 Z Ekseni Vidası

İlgili Parça Numaraları – FUJI 2MGKHH012400 Z Ekseni Vidası

Notlar:

Z ekseni vidasını değiştirirken, rulmanlar, kaplinler ve kılavuz blokları gibi yakınlardaki parçaları kontrol etmeniz veya değiştirmeniz şiddetle tavsiye edilir.
Hassasiyet ve güvenilirlik sağlamak için yalnızca orijinal FUJI parçaları kullanın.
Performansı korumak ve aşınmayı azaltmak için düzenli olarak FUJI tarafından belirtilen gresi uygulayın.
Hizalama hatası veya yetersiz yağlama, vida boşluğuna, titreşime veya Z ekseni konumlandırma hatalarına yol açabilir.

SSS Kılavuzu – FUJI 2MGKHH012400 Z Ekseni Vidası (H02 / H02F Çalışma Kafası)

1. FUJI 2MGKHH012400 Z ekseni vidasının işlevi nedir?

Cevap:
Bu parça, Z ekseni motorundan gelen dönme hareketini nozül tutucunun doğrusal dikey hareketine dönüştüren hassas bir bilyalı vidadır. Çalışma kafasının, alma ve yerleştirme işlemi sırasında bileşenleri yukarı ve aşağı hareket ettirmesini sağlar.

2. Bu vidayı hangi çalışma kafaları kullanır?

Cevap:
Vida şunlar için tasarlanmıştır:

H02 Çalışma Kafası
H02F Çalışma Kafası
Her ikisi de FUJI NXT SMT makine serisinin bir parçasıdır.

3. Z ekseni vidası hangi bileşenlerle çalışır?

4. Vida aşınması veya arızasının belirtileri nelerdir?

Nozül düzgün bir şekilde yukarı/aşağı hareket etmiyor
Düzensiz veya gürültülü Z ekseni hareketi
Bileşen yüksekliği hataları veya alma arızaları
Artan yerleştirme hataları
Makinedeki eksenle ilgili alarmlar

5. Vidayı nasıl bakımını yaparım veya kontrol ederim?

Vidayı düzenli olarak toz ve kalıntılardan temizleyin
FUJI tarafından önerilen gres (örneğin, AA6PT00) kullanarak yağlayın
Aşınma, boşluk veya oynama belirtileri açısından kontrol edin
Hareket düzensiz, gürültülü veya gecikmeli hale gelirse değiştirin

6. Vida bağımsız olarak değiştirilebilir mi?

Cevap:
Evet. Kafa servisi sırasında değiştirilebilir. Ancak, şunlara dikkat edilmelidir:

Vidayı ve kılavuzu düzgün bir şekilde hizalayın
Aşınmışsa ilgili rulmanları veya contaları değiştirin
Kaplin ve motor hizalamasının doğru olduğundan emin olun
Kurulumdan sonra Z eksenini kalibre edin

7. Teknik Genel Bakış

8. İlgili Parça Numaraları

9. Değiştirdikten sonra yeniden kalibre etmem gerekir mi?

Cevap:
Evet. Yeni bir Z ekseni vidası taktıktan sonra, Z ekseni hareket aralığını yeniden kalibre etmek ve makinenin hizalama veya kafa kontrol yardımcı programlarını kullanarak yerleştirme yüksekliği doğruluğunu doğrulamak önemlidir.

10. Nereden destek veya yedek parça alabilirim?

Cevap:

FUJI SMT resmi distribütörleri aracılığıyla
Veya sertifikalı SMT servis sağlayıcıları
Sipariş verirken tam kafa modelini (H02 veya H02F) ve orijinal parça numarasını (2MGKHH012400) belirttiğinizden emin olun.
