FUJI 2MGKHH014000 XB03123 H02 H02F-kafa vakum solenoid valfi SMT Parçaları

FUJI 2MGKHH014000 XB03123 H02 H02F-kafa vakum solenoid valfi
Şirketimiz 11 yıldır faaliyet göstermekte olup, garantili kalite ve hızlı teslimat ile kesinlikle en iyi seçiminiz olacaktır.

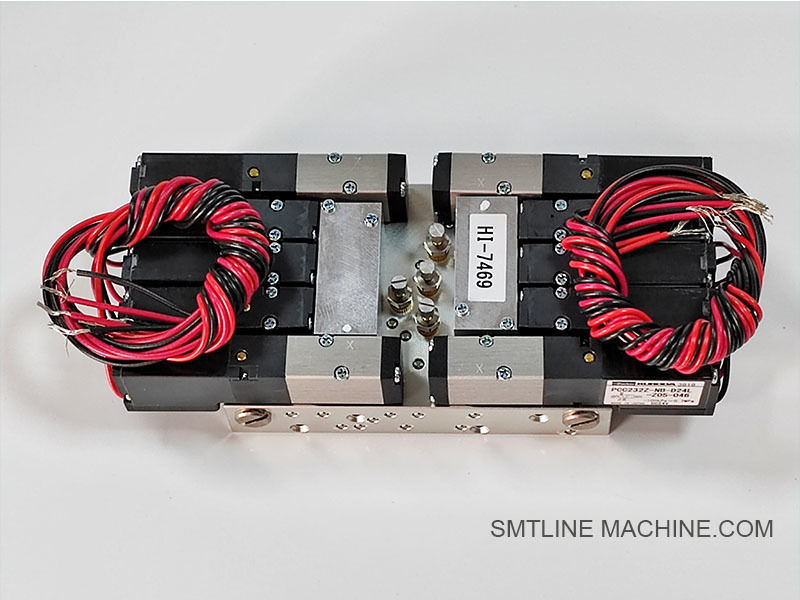

Ürün Tanıtımı – FUJI 2MGKHH014000 / XB03123 Vakum Solenoid Valf (H02 / H02F Kafa)

Parça Numaraları:

2MGKHH014000
XB03123 (alternatif veya bağlantılı parça kodu)

Ürün Adı:

Vakum Solenoid Valf – H02 / H02F Çalışma Kafası için

Kategori:

Pnömatik Kontrol Bileşeni / Vakum Sistemi

Uygulanabilir Modeller:

FUJI NXT H02 ve H02F Çalışma Kafaları

Ürüne Genel Bakış

FUJI 2MGKHH014000 (XB03123), FUJI NXT serisi yüzeye montaj makinelerinin H02 ve H02F çalışma kafalarında kullanılan hassas bir vakum solenoid valfidir. Bu valf, toplama ve yerleştirme işlemleri sırasında emme nozuluna giden vakum akışını açıp kapatır. Doğru bileşen alımı, güvenli tutma ve zamanında bırakma sağlamada çok önemli bir rol oynar.

Temel Özellikler

Yüksek Hızlı Tepki
Yüksek hızlı bileşen yerleşimi için hızlı vakum anahtarlamayı sağlar.

Kararlı Vakum Kontrolü
Emme zamanlaması ve hava akışı basıncı üzerinde hassas kontrol sağlar.

Kompakt ve Dayanıklı Tasarım
Sürekli döngüye dayanırken, kafa modülüne sıkı entegrasyon için tasarlanmıştır.

Güvenilir Çalışma
FUJI NXT makine görev döngüleri altında dakikada binlerce işlemi destekler.

Uygulamalar

H02 ve H02F kafalarındaki nozul ünitesine vakum akışını kontrol eder.
Yüksek hızlı SMT yerleşimi sırasında hassas toplama ve bırakma zamanlaması sağlar.
Çalışma kafasının dahili pnömatik devresine entegre edilmiştir.

Özellikler (Tipik)

Tip: Normalde kapalı solenoid valf
Çalışma Gerilimi: 24V DC (FUJI kontrol sistemleri için tipik)
Tepki Süresi: < 20 ms
Portlar: Devre konfigürasyonuna bağlı olarak 2 veya 3
Montaj: Doğrudan H02/H02F kafa pnömatik tabanına monte edilmiştir
Malzeme: Yüksek dayanıklılığa sahip contalı metal gövde
Kontrol: Makinenin vakum sistemi mantığı aracılığıyla tetiklenir (kafa PCB'si aracılığıyla)

Kurulum Notları

Mekanik uyumu ve vakum sızdırmazlığını sağlamak için orijinal FUJI kafalarıyla kullanın.
Vakum hortumlarının doğru şekilde bağlandığından ve sızdırmaz olduğundan emin olun.
Performans sorunlarını önlemek için valf yönü ve conta hizalaması kritik öneme sahiptir.

Tipik İlgili Parçalar

İlgili Aksesuarlar – FUJI 2MGKHH014000 / XB03123 Vakum Solenoid Valfi

İlgili Parça Numaraları – FUJI 2MGKHH014000 / XB03123 Vakum Solenoid Valfi ve Bileşenleri

Notlar:

Vakum bütünlüğünü ve makine performansını korumak için orijinal FUJI parçaları kullanın.
Valf bakımı sırasında conta değişimi ve boru denetimi önerilir.
Valf arızasını önlemek için elektrik bağlantıları aşınma veya korozyon açısından kontrol edilmelidir.

SSS Kılavuzu – FUJI 2MGKHH014000 / XB03123 H02/H02F Vakum Solenoid Valfi

1. Bu solenoid valf ne işe yarar?

Cevap:
FUJI 2MGKHH014000 (XB03123 olarak da bilinir), H02 ve H02F çalışma kafalarındaki nozüle giden vakum emişinin açılıp kapanmasını kontrol eden bir vakum solenoid valfidir. SMT işlemleri sırasında kafanın bileşenleri hassas bir zamanlamayla almasını ve bırakmasını sağlar.

2. Bu valf nereye takılır?

Cevap:
H02 veya H02F çalışma kafasının içine, tipik olarak pnömatik bloğa veya nozul ünitesine yakın bir yere monte edilir ve vakum kaynağına ve nozul yoluna borularla bağlanır.

3. Hangi çalışma kafaları uyumludur?

Cevap:

H02 Çalışma Kafası
H02F Çalışma Kafası
Her ikisi de FUJI NXT I / II / III platformlarında kullanılır.

4. Valf arızalanırsa ne olur?

Cevap:
Arıza şunlara neden olabilir:

Bileşenleri alma yetersizliği
Bileşenlerin erken düşmesi
Vakum alarmları veya toplama hata kodları
Çalışma sırasında kararsız vakum seviyesi veya basınç düşüşü

5. Valfin arızalı olup olmadığını nasıl anlarım?

Cevap:

Bir vakum testi yapın ve duyulabilir sızıntıları dinleyin
Vakum tepki süresini izlemek için teşhis yazılımı kullanın
Arızayı doğrulamak için bilinen iyi bir valf ile değiştirin
İç tıkanıklık, bobin arızası veya tepki gecikmesi belirtilerini kontrol edin

6. Teknik Genel Bakış

7. Bu valfle hangi parçalar ilişkilidir?

8. Valf nasıl değiştirilir?

Cevap:

1. Makineyi kapatın ve hava beslemesini kesin.
2. Çalışma kafasını çıkarın ve valf montajına erişin.
3. Vakum borularını ve elektrik konnektörünü ayırın.
4. Valfi sökün ve değiştirin.
5. Gerekirse boruları yeniden takın ve vakum seviyesini yeniden kalibre edin.

9. Bakım İpuçları

Planlanan kafa yeniden yapımı sırasında valfi değiştirin
Valf portlarına giren kalıntıları önlemek için çevreyi temizleyin
Vakum hortumunun eskimesini veya sızıntılarını kontrol edin
Teşhis sırasında elektrik bobini direncini kontrol edin

10. Bu valf ayrı olarak mı yoksa kitler halinde mi satılıyor?

Cevap:

Tipik olarak ayrı olarak satılır
H02/H02F kafa pnömatik kitlerine veya bakım kitlerine dahil edilebilir
