FUJI A10397 NXT İkinci Nesil İz Fiber Amplifikatör SMT Yedek Parçaları

FUJIA10397 NXT ikinci nesil ray fiber optik amplifikatör
Şirketimiz 11 yıldır faaliyet göstermekte olup, garantili kalite ve hızlı teslimat ile kesinlikle en iyi seçiminiz olacaktır.

Ürün Tanıtımı – FUJI A10397 NXT İkinci Nesil Ray Fiber Optik Amplifikatör

Parça Numarası: A10397

Ürün Adı: Ray Fiber Optik Amplifikatör

Kategori: Optik Sensör / Sinyal Amplifikatör Modülü

Uygulanabilir Modeller: FUJI NXT II (İkinci Nesil) Yerleştirme Makineleri

Ürüne Genel Bakış

FUJI A10397 Fiber Optik Amplifikatör, FUJI NXT ikinci nesil ray sistemlerinde kullanılan gelişmiş bir optik sinyal işleme birimidir. Konveyör (ray) boyunca PCB varlığını, konumunu veya hareketini algılayan fiber optik sensörler için temel sinyal işleme bileşeni olarak işlev görür.

Bu modül, fiber optik sensör kafaları aracılığıyla alınan ışık sinyallerini yükselterek ve bunları makinenin kontrol sistemi tarafından kullanılan dijital sinyallere dönüştürerek hassas ve güvenilir algılama sağlar.

Temel Özellikler

Yüksek Hassasiyetli Algılama
PCB konumu ve ray durumunun doğru bir şekilde izlenmesini sağlar.

Fiber Optik Sensörleri Destekler
NXT II konveyör sistemlerinde yaygın olarak kullanılan fiber kafalarla uyumludur (örneğin, yansıtıcı veya ışın geçişli tipler).

Hızlı Tepki Süresi
Yüksek hızlı SMT operasyonu için ana denetleyiciye gerçek zamanlı sinyal iletimini sağlar.

Modüler Kurulum
Makinenin ray bölümüne veya G/Ç bloğuna kolay entegrasyon için tasarlanmıştır.

Dijital/Analog Çıkış
Makine mantığı veya alarmlar için net sinyal çıkışı sağlar.

Uygulamalar

Ray (konveyör) kenar algılama
PCB giriş/çıkış sinyali doğrulaması
Optik sensör sinyal amplifikasyonu
Durma kapılarında veya tampon bölgelerinde varlık/yokluk algılama

İlgili Bileşenler

Teknik Özellikler (Tipik)

Giriş: Fiber optik sinyal (sensör kafasından)
Çıkış: Dijital AÇIK/KAPALI veya analog voltaj (modele bağlıdır)
Voltaj: 24 VDC (makine standardı)
Montaj: Ray ünitesi içinde DIN rayı veya panel montajı
Tepki Süresi: ≤ 1 ms
Göstergeler: Sinyal/güç için LED durum ışıkları

Sipariş Notları

NXT II ray sistemi düzeni ve sensör kafası modeli ile uyumluluğu doğrulayın.
Algılama güvenilirliğini ve sistem entegrasyonunu sağlamak için OEM parçaları kullanın.
Özellikleri doğrulamadan genel fiber optik amplifikatörlerle değiştirmeyin.

İlgili Aksesuarlar – FUJI A10397 Fiber Optik Amplifikatör

Notlar:

Fiber sensör kafası ve amplifikatör, sinyal türü ve algılama aralığı açısından uyumlu olmalıdır.
Tüm bileşenlerin FUJI NXT II ray elektrik ve mekanik standardına uygun olduğundan emin olun.
Algılama doğruluğunu korumak için sensör kafalarını düzenli olarak temizleyin.

İlgili Parça Numaraları – FUJI A10397 Fiber Optik Amplifikatör Sistemi

Notlar:

Sensör kafası parça numaraları (örneğin FD-V11), algılama türüne (yuva, yansıtıcı, ışın geçişli) bağlı olarak değişebilir.
Sensörleri değiştirirken veya eklerken, FUJI'nin NXT sistemiyle voltaj, kablolama türü ve konektör uyumluluğunu onaylayın.
En iyi sonuçlar için orijinal FUJI veya Panasonic veya Keyence gibi uyumlu yüksek kaliteli markalar kullanın.

SSS Kılavuzu – FUJI A10397 NXT İkinci Nesil Ray Fiber Optik Amplifikatör

1. FUJI A10397 fiber optik amplifikatörün işlevi nedir?

Cevap:
A10397 fiber optik amplifikatör, bir fiber sensör kafasından gelen optik sinyalleri yükseltmek ve işlemek için FUJI NXT II (ikinci nesil) SMT makinelerinde kullanılır. Işık sinyallerini, konveyör (ray sistemi) boyunca PCB'lerin varlığını, konumunu veya hareketini algılamak için elektriksel sinyallere dönüştürür.

2. Hangi bileşenlerle çalışır?

Cevap:
Aşağıdaki parçalarla çalışır:

Fiber optik sensör kafası (örneğin, ışın geçişli veya yansıtıcı tip)
Ray kontrol PCB'si (çıkış sinyallerini alır)
Montaj braketi (sensörü konumunda tutar)
Sinyal ve güç kabloları

Şu gibi ilgili parça numaralarına bakın:

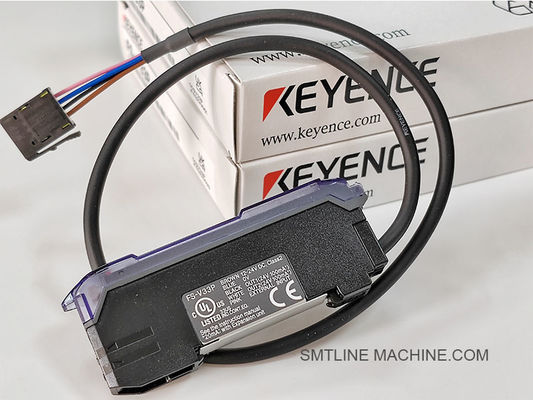

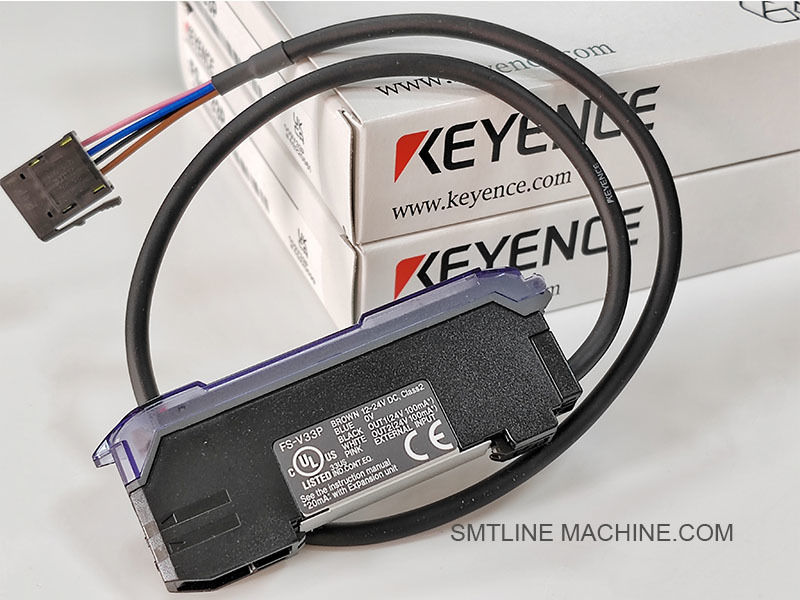

FS-V21G – Fiber optik amplifikatör gövdesi
FD-V11 / FT-V21 – Sensör kafası
A40431 – G/Ç kablosu

3. Fiber optik amplifikatör nereye kurulur?

Cevap:
NXT II ray modülünün içine veya yakınına kurulur, genellikle fiber sensör kafası konumunun yanındaki bir DIN rayına veya brakete monte edilir.

4. Hangi tür algılama görevlerini destekler?

Cevap:

PCB giriş/çıkış algılama
Kart durdurma kontrolü
Ray tıkanıklığı izleme
Bileşen veya taşıyıcı varlığı algılama
Yüksek hızlı montaj sırasında PCB akışının hassas senkronizasyonu için kritik öneme sahiptir.

5. A10397 bağımsız bir ünite mi yoksa bir sistemin parçası mı?

Cevap:
Bir fiber algılama sisteminin bir parçasıdır ve uyumlu bir fiber kafa ile birlikte kullanılmalı ve ana ray kontrolcüsü PCB'sine bağlanmalıdır.

6. Fiber optik amplifikatörün arızalı olduğunu nasıl anlarım?

Cevap:
Yaygın belirtiler:

LED durum ışığı yanıt vermiyor
Kontrol kartına yanlış veya hiç sinyal gönderilmiyor
Yanlış algılama veya kaçırılan PCB olayları
Hedef net olmasına rağmen sensör kafası sinyal kaybı gösteriyor

7. Amplifikatörü nasıl değiştiririm veya kalibre ederim?

Cevap:

İşlem yapmadan önce makineyi kapatın.
Aynı parça numarası (A10397) veya onaylanmış eşdeğeri ile değiştirin.
Sinyal hassasiyetini ayarlamak için (varsa) ayar düğmelerini kullanın.
Doğru kablolamayı onaylayın ve bilinen bir tetik nesnesiyle sinyal yanıtını test edin.

8. Tüm Fuji sistemleriyle uyumlu mu?

Cevap:
Hayır. A10397, özellikle NXT II ikinci nesil sistemler için tasarlanmıştır. FUJI tarafından sonradan takılmadığı veya onaylanmadığı sürece NXT III veya önceki sürümlerle doğrudan uyumlu değildir.

9. Kurulum ve elektriksel özellikleri nelerdir?

Cevap:

Voltaj: Tipik olarak 24VDC
Çıkış: Dijital (AÇIK/KAPALI) veya analog sinyal
Montaj: DIN rayı / braket
Tepki süresi: ≤ 1 ms
Gösterge ışıkları: Sinyal gücünü ve güç durumunu gösterir

10. A10397'yi nereden satın alabilirim veya destek alabilirim?

Cevap:

Yetkili Fuji SMT distribütörlerinden veya üçüncü taraf SMT parça tedarikçilerinden
Sipariş vermeden önce makine uyumluluğunu ve sensör kafası eşleşmesini onaylayın
Fuji teknik temsilcilerinden veya servis mühendislerinden destek alınabilir
