FUJI H04S XK04860 H04SF Çalışma Kafası Anakart SMT Yedek Parçaları

FUJIH04S XK04860 H04SF çalışan başlı domuzd
Şirketimiz 11 yıldır çalışıyor ve kalitelilik ve hızlı teslimat garantisi ile kesinlikle en iyi seçiminiz olacak.

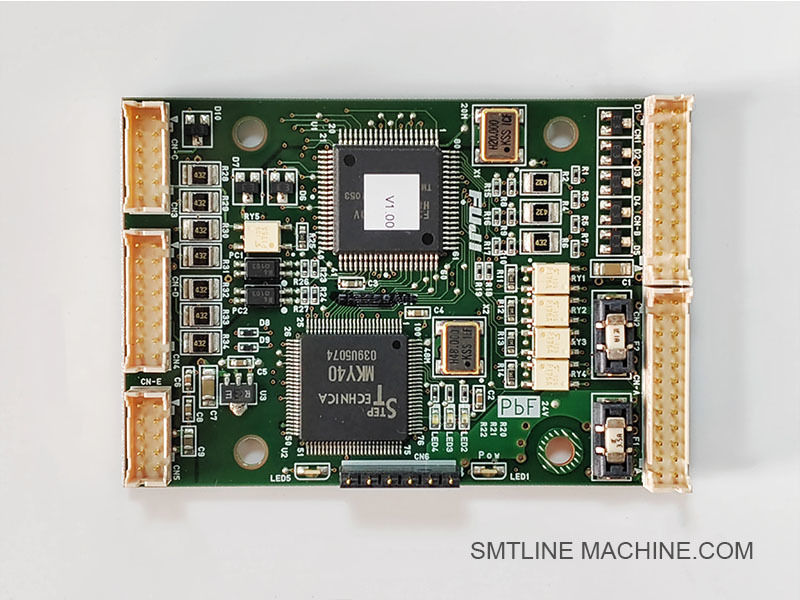

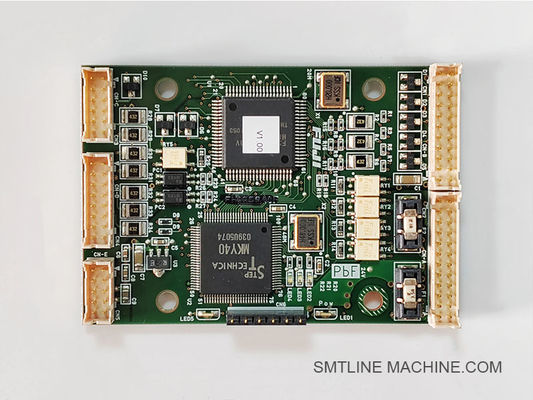

Ürün Tanıtımı FUJIH04S XK04860 H04SF Çalışma Başlı Ana tahtası

Parça numarası: XK04860
Model: H04SF Çalışma başlığı
Bileşen Adı: Çalışma Başlı Ana Kart
Kategorisi: Elektronik / Kontrol Paneli
Uygulanabilir ekipman: Fuji NXT / NXT II H04SF başlı makineler

Açıklama:

XK04860 ana kart, küçük elektronik bileşenleri yüksek hızda monte etmek için tasarlanmış yüksek hassasiyetli, kompakt bir baş modeli olan Fuji H04SF çalışma başında kullanılan ana kontrol kartıdır.

Bu ana kart, çalışma başının merkezi işleme ve sinyal yönlendirme merkezi olarak hizmet eder ve nozzle hareketi, görme sistemi iletişim, vakum algılama,ve motor kontrolüBaşın içindeki mekanik ve elektronik alt sistemler arasında doğru koordinasyonu sağlar.

Ana özellikler:

H04SF çalışma başında kullanılmak üzere tasarlanmıştır
Kontrol başı fonksiyonları: nozzle çalıştırma, vakum algılama, Z/R eksen kontrolü
Makine kontrol sistemi ve görüntü işleme ünitesi ile arayüzler
Yüksek hızlı sinyal işleme için kompakt ve optimize edilmiş düzen
Sensörler, solenoidler ve kodlayıcılar için yerleşik bağlantılar

Tipik Uygulamalar:

Yüksek hızlı üretim hatlarında SMT toplama ve yerleştirme işlemleri
NXT ve NXT II platformlarında H04SF başlıkları kullanılarak bileşen yerleştirme
Mekanik ve görme tabanlı görevlerin gerçek zamanlı koordinasyonu

Teknik Önemli Noktalar:

Çok katmanlı tasarımlı yüksek hızlı PCB
Algılayıcı girişleri için ESD korumalı arayüzler
Yüzey montajı ve delik içi karışık bileşen düzeni
Entegre termal koruma ve sinyal kondisyonalama devreleri

Uyumluluk:

H04SF çalışma başını kullanan Fuji NXT / NXT II makineleri ile tamamen uyumludur
Kamera birimi, solenoid valfi ve vakum sensörü gibi ilgili bileşenlerle çalışır

İlgili bileşenler XK04860 H04SF Çalışma başı ana kartı

Bu bileşenler birlikte H04SF çalışma başının elektromekanik ve optik işlevlerini destekler ve Fuji NXT/NXT II makinelerinde hassas bileşen işlemeyi sağlar.

İlgili parça numaraları XK04860 H04SF Çalışma başı ana kartı

Sık Sorulan Sorular Rehberi FUJIH04S XK04860 H04SF Çalışan Baş Ana tahtası

Parça numarası: XK04860
Bileşen Adı: H04SF Çalışma Kafası Ana pano
Uygulanabilir Model: Fuji NXT / NXT II Makineleri (H04SF Başlı)
Kategorisi: Kontrol PCB / Elektronik

1XK04860 ana kartın işlevi nedir?

XK04860, H04SF çalışma başının içindeki ana kontrol panosudur.

Fırça çalıştırılması
Z ekseni ve R ekseni motor kontrolü
Vakum algılama
Makinenin ana denetleyicisi ve görme sistemiyle iletişim

2Bu parça hangi başla uyumlu?

Özellikle H04SF çalışma başı için tasarlanmış
Fuji NXT ve NXT II platformları ile uyumlu

3Ana kartın arızasının belirtileri nelerdir?

Fırın hareketinde arıza
Vakum algılama kaybı
Kamera veya sensör iletişim hataları
Baş makine tarafından tanınmıyor
Baş alarm kodları veya baş başlatma hatası

4Ana kart nasıl teşhis edilir?

Baş iletişimini kontrol etmek için Fuji makinesinin teşhisini kullanın.
Görünen hasarları kontrol edin (yakılma izleri, kırık bağlantılar)
Multimeter veya osiloskopla test voltajları ve sinyalleri (uygun bir teknisyen tarafından)
Doğrulama için bilinen iyi bir tablo ile değişim (mevcutsa)

5Ana kartı bireysel olarak değiştirebilir miyim?

Evet, tam kafa bileşimi ile ayrı ayrı değiştirilebilir, ama:

Statik koruma (ESD) gereklidir
Firmware/config eşleşme veya güncelleme gerektirebilir
Kurulum sonrası yeniden ayarlama veya yeniden kalibrasyon gerekebilir.

6Hangi aletler ve önlemler gereklidir?

ESD güvenli aletler ve topraklama kemeri
İç vidalar için tork sürücüsü veya tornavida
Temiz, statik olmayan çalışma alanı
Kabloyu orijinal kemerlerle dikkatlice yeniden bağlayın.

7Ana kartla kontrol veya değiştirmek için ilgili bileşenler

8Depolama ve Kullanım talimatları

Anti-statik ambalajlarda saklayın.
Eğilmekten veya mekanik şoktan kaçının.
Bileşenlere veya konektör iğnelerine çıplak ellerle dokunmayın.
