FUJI H24 H24S Çalışma başlığı Floresan Aperture 2MGTHA0586002MGTA072001

FUJIH24 H24S çalışma başlığı floresan diyaframı 2MGTHA0586002MGTA072001
Şirketimiz 11 yıldır çalışıyor ve kalitelilik ve hızlı teslimat garantisi ile kesinlikle en iyi seçiminiz olacak.

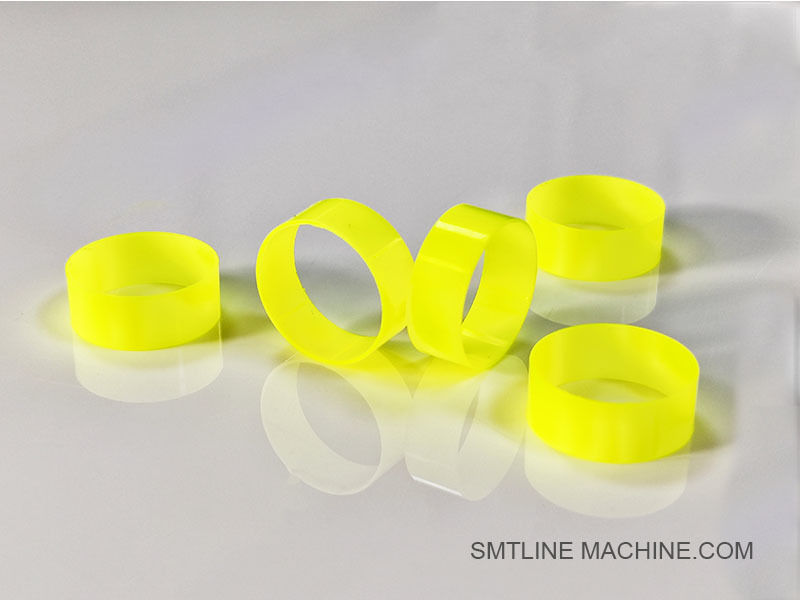

Ürün Tanıtımı FUJIH24 H24S Çalışma Kafası Floresan Aperture

Bölüm numaraları: 2MGTHA058600 / 2MGTA072001
Bileşen Adı: Floresan Aperture
Uygulanabilir baş modeli: Fuji NXT H24 / H24S Yüksek Hızlı Çalışma Kafaları
Kategori: Optik bileşen / aydınlatma ünitesi

Açıklama:

The fluorescent aperture (part numbers 2MGTHA058600 and 2MGTA072001) is an integrated optical component used in Fuji H24/H24S working heads to assist the vision system in recognizing and aligning components during pick-and-place operations.

Hem bir ışık difüzyonu hem de odaklama elementi olarak hareket ederek, floresan aydınlatmayı görüş alanı boyunca eşit şekilde yönlendirir.Küçük bileşenlerin iyi aydınlatılmış görüntüleri, yerleştirme doğruluğunu arttırır.

Ana özellikler:

Özellikle H24 ve H24S çalışma başları için tasarlanmış
Bileşen denetimi için tekdüze ışık dağılımını sağlar
Yüksek hızlı montaj ortamlarında kamera doğruluğunu arttırır
Dayanıklı ve optik bozulmaya dayanıklı
Görüş aydınlatma sistemiyle birlikte çalışır

Tipik Uygulamalar:

Bileşen tanıma ve hizalama
Lehimleme tabanı/kurşun denetimi
PCB'lerde güvenilirlik işareti tespiti
Yüksek hızlı SMT yerleştirme işlemleri

Malzeme ve İnşaat:

Entegre ışık yayma özelliklerine sahip optik kalitede reçine veya akrilik
En iyi görme performansını sağlamak için yansıtma karşıtı yüzey

Uyumluluk:

Fuji NXT H24 / H24S başlıklarıyla tamamen uyumludur
Kamera modülleri, halka ışıkları ve sensör sistemleri ile birlikte kullanılabilir

İlgili bileşenler H24/H24S Çalışma başlığı floresan diyaframı

Bu parçalar, Fuji NXT SMT makinelerinde vizyon tabanlı hassas bileşen yerleştirmesini desteklemek için H24/H24S çalışma başında birlikte çalışırlar.

İlgili parça numaraları H24 / H24S Çalışma başlığı floresan dişli

Sık Sorulan Sorular Rehberi FUJIH24 / H24S Çalışma Başı Floresan Aperture

Bölüm numaraları: 2MGTHA058600 / 2MGTA072001
Uygulanabilir başlık: Fuji NXT H24 / H24S Yüksek Hızlı Yerleştirme Başlığı
Bileşen Tipi: Floresan Aperture (Optik Işıklandırma Bileşeni)

1Bu bileşenin işlevi nedir?

Floresan diyafram, H24 / H24S başının görme sisteminde eşit ışık yayılmasını sağlar ve kameranın net,Yerleştirme işlemleri sırasında bileşenlerin ve fidüsiyellerin yüksek kontrastlı görüntüleri.

2Nerede kurulu?

Kamera üzerinde veya çalışma başının içindeki görme sisteminin optik yolunun etrafında kurulur.

32MGTHA058600 ile 2MGTA072001 arasındaki fark nedir?

2MGTHA058600: Orijinal parça
2MGTA072001: İşlevsel olarak benzer veya güncelleştirilmiş sürüm; her ikisi de baş revizyona bağlı olarak değiştirilebilir
Her zaman başın seri numarasına veya Fuji servis belgesine göre uyumluluğu kontrol edin.

4Başarısızlık veya aşınma belirtileri nelerdir?

bulanık veya düşük kontrastlı görüntüler
Yakalanan görüntülerde düzensiz ışıklama kalıpları
Bileşen tanımı başarısız
Sık rastlanan güvenilir tespit hataları

5Ne zaman değiştirilmeli?

Önleyici bakım sırasında görüntü kalitesi bozulursa
Çizikli, renkleri değişmiş veya şekil değiştirmiş
Görme kalibrasyonu başarısız olursa veya aydınlatma dengesiz hale gelirse

6Bağımsızca değiştirebilir miyim?

Evet, ama optik modülün dikkatli bir şekilde sökülmesi gerekiyor.

7Birlikte kontrol veya değiştirmek için ilgili bileşenler

8Depolama ve Kullanım talimatları

Tozsuz, anti-statik ambalajlarda saklayın.
Optik yüzeye doğrudan dokunmaktan kaçının.
Nemden, darbe ve UV ışınlarından korun
