Yüksek Hassasiyetli FUJI AA7SA00 Kalibrasyon Cam IC'si SMT Ekipmanları için

FUJIHBC Kalibrasyon Camı IC AA7SA00

Firmamız 11 yıldır faaliyet göstermekte olup, garantili kalite ve hızlı teslimat ile kesinlikle en iyi seçiminiz olacaktır.


Ürün Tanıtımı

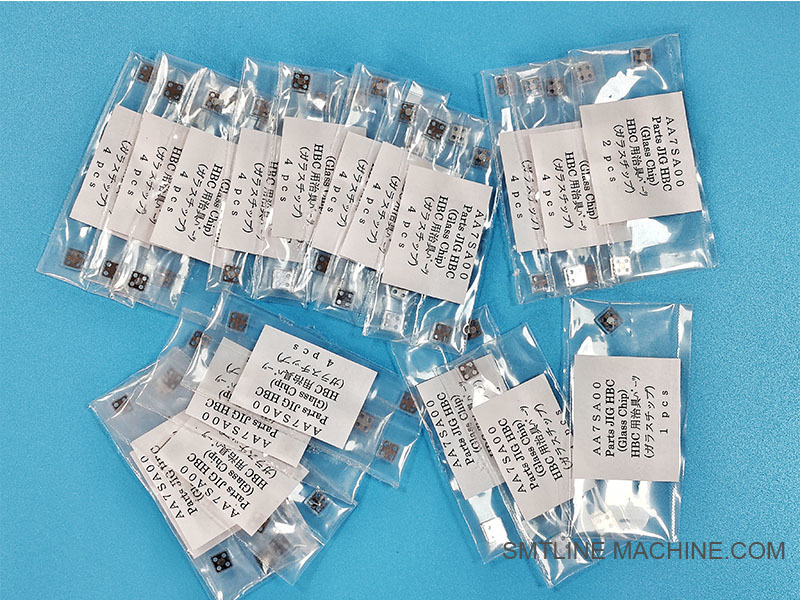

FUJI AA7SA00 – HBC Kalibrasyon Camı IC

Genel Bakış

FUJI HBC Kalibrasyon Camı IC (AA7SA00), FUJI SMT yerleştirme sistemleri için kafa ışın kalibrasyon (HBC) süreçlerinde kullanılan hassas bir cam referans standardıdır. Makinenin kamera ve tanıma algoritmalarının yüksek konumsal doğruluk ve tekrarlanabilirlik sağlamasını garanti ederek, vizyon sistemlerinin optik kalibrasyonu ve hizalanması için kritik bir ölçüt aracı olarak işlev görür.

Bu kalibrasyon camı, kazınmış işaretler veya desenler içeren bir bileşeni (IC paketi) simüle ederek, sistemin tanıma doğruluğunu bilinen bir geometrik referansa göre karşılaştırmasını sağlar.

Temel Özellikler

Yüksek Hassasiyetli Kazınmış Desenler
Cam, makine vizyon kalibrasyonunu doğrulamak veya düzeltmek için kullanılan mikron seviyesinde referans işaretleri ile gömülüdür.

Optik Netlik ve Kararlılık
Bozulmaya, çizilmelere ve sıcaklık değişikliklerine karşı dayanıklı, yüksek saflıkta optik camdan yapılmıştır.

HBC Kalibrasyon Ünitelerinde Kullanılır
Özellikle nozül ve kafa hizalama görevleri için FUJI HBC üniteleriyle uyumludur.

Yeniden Kullanılabilir ve Dayanıklı
Kalibrasyon kalitesinin bozulması olmadan tekrarlanan kullanım için tasarlanmıştır.

Teknik Özellikler

Uygulamalar

Optik tanıma sistemlerinin kalibrasyonu (kamera ofseti, bozulma, odak).
Yerleştirme kafası hareketi ve tanıma doğruluğunun hizalanması.
Kameralar ve mekanik eksenler arasındaki XY, Teta koordinat eşlemesinin doğrulanması.
FUJI’nin HBC (Kafa Işın Kalibrasyonu) sisteminde kullanılır.

Kullanım ve Bakım İpuçları

Kirlenmeyi önlemek için sadece eldiven veya antistatik cımbızlarla tutun.
Lekeler veya toz varsa optik sınıfı bir bez ve alkolle temizleyin.
Çizilmeleri veya yontulmaları önlemek için orijinal koruyucu kılıfında saklayın.
Referans işaretlerinin sağlam ve görünür olduğundan emin olmak için düzenli olarak inceleyin.

FUJI AA7SA00 – HBC Kalibrasyon Camı IC için İlgili Aksesuarlar

Bu aksesuarlar birlikte, AA7SA00 kalibrasyon camı IC'si kullanılarak vizyon sistemi kalibrasyonu ve kafa hizalama işlemlerinin hassas, tekrarlanabilir ve güvenli bir şekilde yürütülmesini sağlar.

FUJI AA7SA00 – HBC Kalibrasyon Camı IC için İlgili Parça Numaraları

Not: (örnek) olarak işaretlenmiş öğeler, tipik FUJI kalibrasyon kurulumlarına dayalı temsili parça numaralarıdır. Tam sayılar makine modeline (örneğin, NXT II, NXT III, AIMEX) göre değişebilir ve FUJI parça kataloğunuzda veya yetkili bir tedarikçi aracılığıyla doğrulanmalıdır.

SSS Kılavuzu — FUJI AA7SA00 HBC Kalibrasyon Camı IC

1. FUJI AA7SA00 nedir?

Cevap:
AA7SA00, FUJI’nin Kafa Işın Kalibrasyonu (HBC) sisteminde kullanılan bir kalibrasyon camı IC'sidir. SMT yerleştirme makinelerinde kamera sistemlerinin, nozül hizalamasının ve kafa konumlandırmasının doğruluğunu kalibre etmek ve doğrulamak için hassas bir görsel referans sağlar.

2. Kalibrasyon camının işlevi nedir?

Cevap:

Vizyon tanıma sistemini kalibre etmek için standart bir referans deseni olarak hareket eder.
Nozül ve kamera sistemleri arasında X, Y ve θ-ekseni (dönme) hizalamasını sağlar.
Kamera bozulmasını, ofsetini ve kafa hareketi sapmasını belirlemeye ve düzeltmeye yardımcı olur.
Rutin makine bakımı sırasında veya parçaların mekanik olarak değiştirilmesinden sonra kullanılır.

3. Hangi makineler veya sistemler AA7SA00 kullanır?

Cevap:

HBC (Kafa Işın Kalibrasyonu) ünitesine sahip FUJI NXT II, NXT III, AIMEX ve diğer modeller.
Yüksek hassasiyetli vizyon ve kafa kalibrasyon prosedürleri gerektiren makinelerle uyumludur.

4. Kalibrasyon camı neye benzer?

Cevap:
IC paket hatlarını, ızgaraları veya artıları andıran mikron seviyesinde kazınmış işaret desenlerine sahip küçük, dikdörtgen bir optik camdır. Bu desenler, kalibrasyon sırasında vizyon sistemi tarafından okunur.

5. AA7SA00 kalibrasyon camı nasıl kullanılır?

Cevap:

HBC cam tutucusuna veya taban fikstürüne yerleştirilir.
Makinenin vizyon sistemi, kazınmış işaretlerin konumunu yakalar ve karşılaştırır.
Sapmalar, nozül, kamera ve yerleştirme koordinatları arasındaki dahili eşlemeyi otomatik olarak düzeltmek için kullanılır.

6. Değiştirilmesi gerektiğine dair işaretler nelerdir?

Cevap:

Kazınmış yüzeyde çizikler, lekeler veya yontulmalar.
Kalibrasyon doğruluğunu etkileyen solmuş veya belirsiz işaretler.
Görsel inceleme çatlaklar, kalıntılar veya kirlenme ortaya koyuyor.
Başka mekanik bir arıza olmaksızın tekrarlanan kalibrasyon hataları.

7. Kalibrasyon camı nasıl temizlenir ve bakımı nasıl yapılır?

Cevap:

Parmak izlerini ve ESD'yi önlemek için antistatik eldiven veya plastik cımbız kullanın.
Optik sınıfı alkol ve tüy bırakmayan bez veya çubuklarla nazikçe temizleyin.
Çizilmeleri veya kırılmayı önlemek için orijinal antistatik kılıfında saklayın.

8. AA7SA00 ile hangi aksesuarlar kullanılır?

9. Kalibrasyon camı ne sıklıkla kullanılmalıdır?

Cevap:

Makine kurulumu veya taşınması sırasında
Kamerayı, kafayı veya nozülü değiştirdikten sonra
Koruyucu bakımın bir parçası olarak (aylık veya üç aylık)
Kamera veya yerleştirme doğruluğu istikrarsız hale geldiğinde

10. AA7SA00 nereden satın alınır?

Cevap:

FUJI resmi distribütörlerinden veya sertifikalı SMT tedarikçilerinden.
Garantili uyumluluk ve hassasiyet için orijinal parça numarasını (AA7SA00) istediğinizden emin olun.
