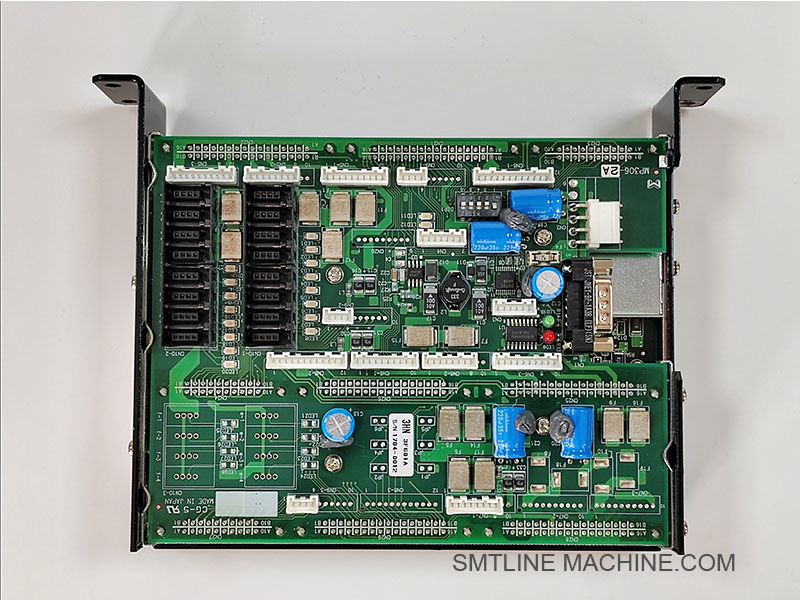

FUJI XK04032 M3 II Çift İz Kontrol Kartı SMT Makinesi Yedek Parçaları

FUJIXK04032 M3 II Çift Yollu Kontrol Kartı

Şirketimiz 11 yıldır çalışıyor ve kalitelilik ve hızlı teslimat garantisi ile kesinlikle en iyi seçiminiz olacak.

FUJI XK04032 M3 II Çift Yollu Kontrol Kartı Ürün Tanımı

Genel bakış

FUJI XK04032, FUJI NXT M3 II modülü için özel olarak tasarlanmış bir Çift Yol Kontrol Kartıdır.Aynı anda PCB taşıma için kullanılan çift konveyör yollarının hareket kontrolünü ve senkronizasyonunu yönetirBu kart, yüksek hızlı ve yüksek verimli SMT üretimini sağlayan sol ve sağ rayların bağımsız veya senkronize çalışmasını sağlar.

Temel Özellikler

İki şeritli hareket için kontrol taşıyıcı motorları
Motor kontrolü ile ray genişliği otomatik ayarlama destekler
Algılayıcılar, sınır anahtarları ve fotoelektrik dedektörlerle arayüzler
Bağımsız veya senkronize çift pistli çalışmaya izin verir
İç sistem otobüsü üzerinden ana kontrol sistemiyle iletişim kurar.
Demiryolu durumunu gerçek zamanlı izleme ve teşhis geri bildirimi sağlar

Uygulama

FUJI NXT M3 II modülleri için tasarlanmıştır.
Paralel PCB işleme veya çoklu görevli SMT işlemleri için idealdir

Teknik özellikler (tipik)

Ürün Faydaları

Yüksek hızlı, esnek çift raylı operasyonlar sağlar
Kolay değiştirme ve bakım için modüler tasarım
Otomatik ray hizalama ve kalibrasyonu destekler
Yüksek karışımlı SMT ortamlarında genel verimi iyileştirir
FUJI'nin kontrol ekosistemine tamamen uyumlu

İlgili Aksesuarlar

İlişkili aksesuarlar FUJI XK04032 Çift Yollu Kontrol Kartı

İsteğe bağlı aksesuarlar

FUJI XK04032 ilgili parça numaraları

Bu parça numaraları genellikle M3 II çift pistli kontrol sisteminde bulunur ve XK04032 kartıyla uyumludur.

Sık Sorulan Sorular Kılavuzu FUJI XK04032 M3 II Çift Yollu Kontrol Kartı

Genel Bilgiler

S1: FUJI XK04032 ne için kullanılır?

C: XK04032, çift pistli (iki şeritli) konveyör sistemlerini yönetmek için FUJI NXT M3 II modüllerinde kullanılan bir kontrol tahtasıdır.Sol ve sağ konveyör yollarının senkronize veya bağımsız kontrolü için izin verir, sorunsuz PCB taşımacılığı ve otomatik ray genişliği ayarlamalarını sağlar.

S2: Bu bağlamda çift parça nedir?

A: Çift ray, makinenin aynı anda veya alternatif olarak iki PCB'yi işleme almasına izin veren ve verimi artıran iki şeritli PCB taşıma sistemini ifade eder.Bu kart, her iki rayın da koordineli kontrolünü sağlar..

İşlevsellik

S3: XK04032 kartı neyi kontrol eder?

A:

Taşıyıcı motor hareketi (başlangıç/durma, yön)
Ray genişliği ayarlama motorları
Çizgi pozisyonları için sensörler ve sınır anahtarları
Parça senkronizasyon mantığı
Ana kontrol sistemiyle sinyal iletişimi

S4: Sol ve sağ raylar bağımsız çalışabilir mi?

XK04032, makinenin yazılımında seçilen yapılandırmaya ve üretim moduna bağlı olarak bağımsız ve senkronize çalışma modlarını destekler.

Kurulum ve Bakım

S5: Bu kart sıcak değiştirilebilir mi?

A: Hayır. Her zaman kontrol kartını değiştirmeden veya çıkarmadan önce, hasarı önlemek ve güvenliği sağlamak için sistemi kapatın.

S6: Bu kart nerede kuruluyor?

A: M3 II modülü kontrol dolabının içine, tipik olarak ana denetleyiciye yakın belirlenmiş bir PCB yuvasına monte edilir.

S7: Kartı değiştirmeden önce neyi kontrol etmeliyim?

A:

Güç kesildiğini doğrula.
Etiket ve not kablosu bağlantıları
Parça numarasını ve sabit yazılım uyumluluğunu kontrol edin
İlgili bileşenleri (ansörler, motorlar, kemerler) arızalar için kontrol edin

Sorun giderme

İlgili Bölümler

En İyi Uygulamalar

Her zaman orijinal FUJI parçaları kullanın.
Yol sensörlerini düzenli olarak temizleyin.
PCB'ler yanlış hizalandıysa ray aralıklarını yeniden kalibre edin.
Donanım değişiklikleri veya firmware güncellemeleri belgele
XK04032'yi periyodik sistem teşhisine dahil edin.
