FUJI XM00221 NXT I Y ekseni Motoru SMT Makinesi Yedek Parçaları

FUJI XM00221 NXT I Y eksen motoru

Firmamız 11 yıldır faaliyet göstermekte olup, garantili kalite ve hızlı teslimat ile kesinlikle en iyi seçiminiz olacaktır.

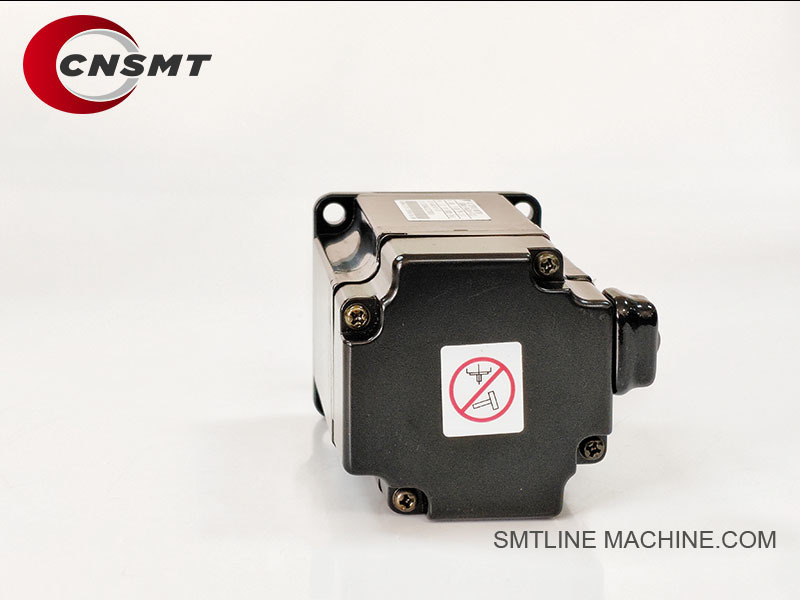

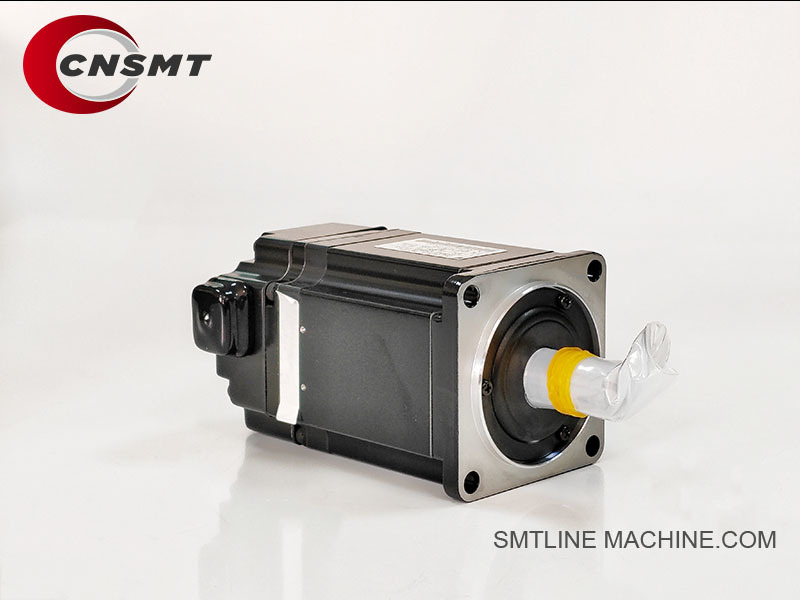

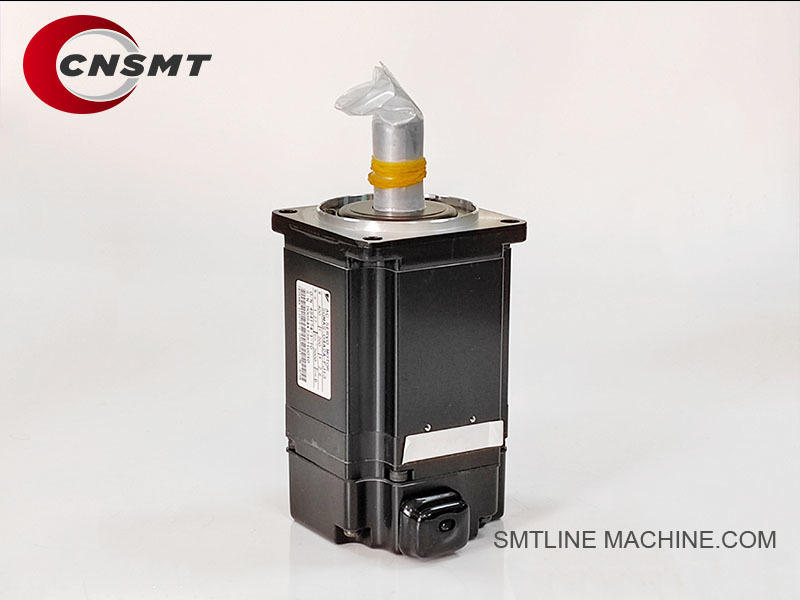

FUJI XM00221 NXT I Y eksen Motoru – Ürün Açıklaması

Genel Bakış

FUJI XM00221, FUJI NXT I serisi SMT yerleştirme makineleri için tasarlanmış yüksek hassasiyetli bir Y eksenli tahrik motorudur. Bu motor, makinenin Y ekseninin (ön-arka) doğrusal hareketini sağlayan, bileşen yerleşimi sırasında modülün çalışma platformunun yüksek hassasiyetli konumlandırılmasını sağlayan önemli bir bileşendir.

Temel Özellikler

FUJI NXT I modüllerinde (ön-arka) Y ekseni hareketi için tasarlanmıştır.
SMT işlemleri için yüksek hassasiyet, hızlı tepki ve kararlı hareket sağlar.
Kapalı döngü kontrolü için FUJI'nin servo kontrol sistemi ve enkoderi ile çalışır.
Son derece dayanıklı, kararlı ve 7/24 sürekli çalışmaya uygundur.
Modüler tasarım, NXT I platformunda kolay değiştirme ve bakım sağlar.

Uygulanabilir Modeller

FUJI NXT I Serisi Modüller (örneğin, M3, M6)
Modülün platformunun Y ekseni hareketini kontrol eder.

Teknik Özellikler (Tipik)

Ana İşlevler

NXT I modülünün çalışma platformunun Y ekseni doğrusal hareketini sağlar.
Yerleştirme sırasında yüksek hızlı PCB konumlandırmayı ve ön-arka ayarlamaları destekler.
Yüksek hacimli üretim için hassas, kararlı ve güvenilir SMT işlemleri sağlar.

İlgili Aksesuarlar ve Bileşenler

Bakım Önerileri

Doğrusal rayları ve kılavuzları düzenli olarak uygun yağlama için kontrol edin.
Motor sinyal ve güç kablolarını aşınma veya gevşeklik açısından inceleyin.
Soğutma fanının (XH01431) düzgün çalıştığından emin olun.
Motor aşınması veya arızası belirtileri olarak alışılmadık gürültü, aşırı ısınma veya konumlandırma hatalarını kontrol edin.

Özet

FUJI XM00221 Y eksen Motoru, makine platformunun hassas ve kararlı Y ekseni (ön-arka) konumlandırmasını sağlayan NXT I modülü için çok önemli bir hareket kontrol bileşenidir. Uygun bakım ve zamanında değiştirme, yüksek hızlı, yüksek doğrulukta SMT üretim performansı sağlar.

SSS Kılavuzu – FUJI XM00221 NXT I Y eksen Motoru

Genel Bilgiler

S1: FUJI XM00221 motoru ne için kullanılır?

Cevap:
FUJI XM00221, FUJI NXT I modüllerinde kullanılan bir Y eksenli doğrusal tahrik motorudur. Yerleştirme kafasının veya platformunun ön-arka hareketini kontrol ederek, bileşen montajı sırasında PCB'nin hassas bir şekilde hizalanmasını sağlar.

S2: Bu motor hangi FUJI makineleriyle uyumludur?

Cevap:
Şu makineler için özel olarak tasarlanmıştır:

FUJI NXT I modülleri (örneğin, M3, M6)
Mekanik adaptasyon olmadan NXT II/III'te kullanılmaz.

Özellikler ve İşlevler

S3: Bu motor hangi ekseni kontrol eder?

Cevap:
Makine tabanındaki yerleştirme modülünün Y eksenini — ön-arka doğrusal hareketini kontrol eder.

S4: XM00221 motoru bir servo mu yoksa step motor mu?

Cevap:
Hassas konumlandırma için enkoder geri beslemeli kapalı döngü sistemi aracılığıyla kontrol edilen bir AC servo motordur (veya versiyona bağlı olarak doğrusal tahrik tipi).

S5: Temel avantajları nelerdir?

Cevap:

Yüksek hız ve hassasiyet.
Düşük bakımla uzun çalışma ömrü.
FUJI NXT servo kontrol sistemleriyle sorunsuz entegrasyon.
Hassas yerleştirme için kritik öneme sahip, pürüzsüz doğrusal hareket.

Kurulum ve Kalibrasyon

S6: XM00221 makineye nasıl kurulur?

Cevap:

NXT modül şasisinin altına monte edilir.
Servo sürücü kartına (örneğin, 2AGTHA000100) bağlıdır.
Sinyal kabloları (XS02050) ve güç kabloları (XS02051) ile arayüz oluşturur.
Yapılandırmaya bağlı olarak doğrusal kılavuz tertibatlarına veya bilyalı vida raylarına bağlanabilir.

S7: Değiştirdikten sonra kalibrasyon gerekli mi?

Cevap:
Evet. Motoru değiştirdikten sonra:

Makine kontrol sistemi aracılığıyla ev konumlandırma prosedürlerini gerçekleştirin.
Hassas PCB hizalamasını sağlamak için Y ekseni hareket limitlerini kalibre edin.

Yaygın Sorunlar ve Sorun Giderme

S8: Motor arızasının yaygın belirtileri nelerdir?

Cevap:

Tutarsız Y ekseni hareketi.
PCB'lerin konumlandırma hataları veya yanlış hizalanması.
Kontrol cihazında servo alarmları veya geri bildirim kaybı.
Motorun aşırı ısınması veya hareket sırasında anormal gürültü.
Platformun titreşimi veya titremesi.

S9: XM00221 motorunun arızalanmasına ne sebep olabilir?

Cevap:

Uzun süreli kullanımdan kaynaklanan aşırı aşınma veya yatak arızası.
Elektriksel sorunlar (kısa devreler, kablo hasarı).
Yanlış hizalanmış raylardan veya mekanik tıkanmadan kaynaklanan aşırı yüklenme.
Bağlı sürücü kartının veya enkoderin arızalanması.

S10: Motorun arızalı olup olmadığını nasıl test edebilirim?

Cevap:

Açık/kısa sargıları kontrol etmek için multimetre kullanın.
Kablo sorunlarını izole etmek için sinyal/güç kablolarını değiştirin.
Teşhis araçlarını kullanarak enkoder geri bildirimini test edin.
Pürüzsüz manuel dönüşü gözlemleyin (varsa).
FUJI sistem arayüzünden servo teşhislerini çalıştırın.

Bakım Tavsiyesi

S11: Bu motor ne sıklıkla bakıma alınmalıdır?

Cevap:

Kullanıma bağlı olarak 6–12 ayda bir inceleyin.
Raylardan ve fanlardan çevredeki toz veya kalıntıları temizleyin.
Kablo bütünlüğünü ve bağlantı sıkılığını kontrol edin.
İlgili doğrusal kılavuzları (XS05120) yeniden yağlayın.

S12: Motor ne zaman değiştirilmelidir?

Cevap:

3–5 yıllık sürekli çalışmadan sonra.
Konumlandırma güvenilmez hale gelirse veya motor kendi kendini teşhis edemezse derhal.
Uygun yük ve hizalamaya rağmen aşırı ısınma veya titreşim devam ederse.

İlgili Parçalar

En İyi Uygulamalar

Motoru değiştirdikten sonra her zaman tam ev konumlandırma ve hizalama gerçekleştirin.
Motor elektriksel hasara maruz kalmışsa sinyal ve güç kablolarını birlikte değiştirin.
Motor ömrünü uzatmak için soğutma bileşenlerini çalışır durumda tutun.
Tahmini bakım için makine günlükleri aracılığıyla motor çalışma süresini belgeleyin.

Özet

FUJI XM00221 Y eksen motoru, hassas ve pürüzsüz ön-arka hareket sağlayan NXT I modülleri için kritik bir hareket bileşenidir. Uygun bakım ve periyodik inceleme, uzun vadeli makine kararlılığı ve SMT kalitesi için anahtardır.
