FUJIX M00804 2MGKHA093301 H12HS V12 Çalışma başı Motor SMT yedek parçaları

FUJI XM00804 2MGKHA093301 H12HS V12 çalışan baş motor

Şirketimiz 11 yıldır çalışıyor ve kalitelilik ve hızlı teslimat garantisi ile kesinlikle en iyi seçiminiz olacak.

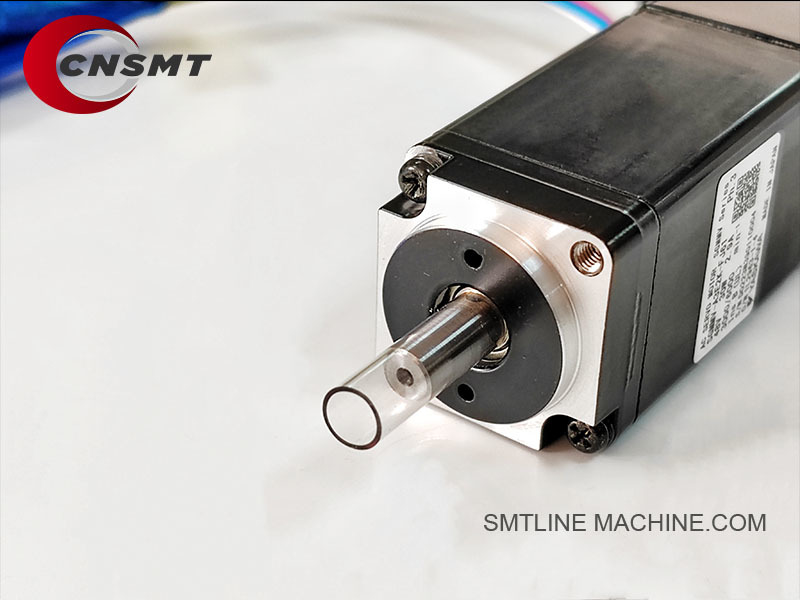

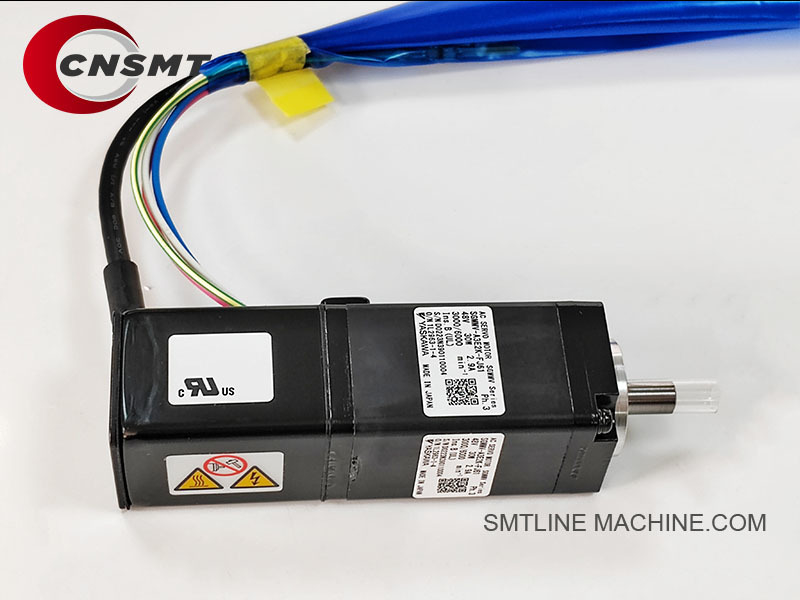

FUJI XM00804 / 2MGKHA093301 H12HS V12 Çalışma Başlı Motoru

Ürün Genel Görünümü

FUJI XM00804 (alternatif PN: 2MGKHA093301), FUJI NXT II ve NXT III SMT makinelerinin H12HS ve V12 çalışma başları için tasarlanmış yüksek performanslı bir hassas motordur.Bu motor, çalışma başındaki çekirdek hareket sistemlerini güçlendirmekten sorumlu kritik bir tahrik bileşenidir., Z eksenli kaldırma (nozel yukarı/aşağı) ve/veya Theta eksenli dönme (nozel açısı konumlandırma) dahil olmak üzere, kuruluşa bağlı olarak.

Temel Özellikler

SMT toplama ve yerleştirme kafaları için yüksek hızlı, yüksek torklu hassas motor.
Z eksen hareketini (nozzle kaldırma) veya Theta dönüşünü (nozzle açısı düzeltmesi) destekler.
Yüksek dayanıklılık, istikrar ve sürekli çalışma altında pürüzsüz hareket için tasarlanmıştır.
Hızlı tepki süreleri ve minimum titreşim için optimize edilmiş, yerleştirme doğruluğunu arttırır.
FUJI NXT makinelerindeki hem H12HS hem de V12 yüksek hızlı çalışma başlarıyla uyumludur.

Makine Uyumluluğu

FUJI NXT II Serisi
FUJI NXT III Serisi
Çalışma başları: H12HS, V12

Teknik özellikler (tipik)

Ana Uygulamalar

Z eksenli kaldırma mekanizmasını doğru düzeyi yukarı/aşağı hareket ettirir.
Tam bir nozzle açısı kontrolü için Theta dönüş mekanizmasını çalıştırır.
Senkronize çalışma için baş kontrol ana kartı (PN: 2AGKHB008800) ile çalışır.
SMT üretim hatlarında yüksek hızlı, yüksek hassasiyetli yerleştirmeyi sağlar.

İlgili Aksesuarlar ve Bileşenler

Bakım tavsiyeleri

Motor bağlantılarını (XS02050, XS02051) yıpranma veya hasar için düzenli olarak kontrol edin.
Soğutma fanının (XH01431) aşırı ısınmayı önlemek için temiz ve işlevsel olduğundan emin olun.
rulman aşınmasını veya iç mekanik sorunları gösteren olağandışı seslere dikkat edin.
Mekanik gerginliği önlemek için bağlantı düzeni (XS02100) kontrol edilmelidir.
Önerilen değiştirme döngüsü: Kullanım yoğunluğuna bağlı olarak 3-5 yıl.

Özet

FUJI XM00804 / 2MGKHA093301 Çalışma Baş Motoru, H12HS ve V12 başlarında hassas Z-eksel ve Theta-eksel hareketleri sağlayan önemli bir aktüatördür.FUJI NXT SMT makinelerinin yerleştirme doğruluğunu ve verimliliğini doğrudan etkilerDüzenli bakım, istikrarlı, uzun vadeli performans sağlar.

FUJI XM00804 / 2MGKHA093301 Çalışma başı motoru için ilgili aksesuarlar

Tavsiye edilen yedek kitler:

Motor kablolama kiti:
XS02050 (sinyal kablosu) + XS02051 (güç kablosu) içerir

Kodlayıcı Kütesi (Eğer donanımlı ise isteğe bağlı):
XS02410 (Theta/Z ekseni kodlayıcısı)

Vakum Valf Kits:
XS03760 (valve) + XS03764 (spool) + XS03765 (valve gövdesi)

Soğutma kiti:
XH01431 (soğutma fanı) + fan filtreleri (olduğu takdirde)

Önemli Not:

XM00804 / 2MGKHA093301 motoru, 2AGKHB008800 ana kartı, motor kabloları, mekanik birleştirme, pnevmatik bileşenler ve sensörlerle yakından çalışır.
Makinenin optimal çalışma süresi için, bu ilgili bileşenleri birlikte tutmak önerilir.

FUJI XM00804 / 2MGKHA093301 Çalışma başı motoru için ilgili parça numaraları

Anahtar parça numaralarının özetleri:
Motor: XM00804 / 2MGKHA093301Kontrol tahtası: 2AGKHB008800Motor kablolama: XS02050 (signal), XS02051 (power)Vakum sistemi: XS03760 (valve), XS00920 (sensor), XS03764 (spool)Soğutma:XH01431 (fan)Mekanik Koplama: XS01300 (çapa kılıfı), XS02100 (koplama)

Sık Sorulan Sorular Rehberi FUJI XM00804 / 2MGKHA093301 H12HS

Genel Bilgiler

S1: FUJI XM00804 / 2MGKHA093301 motoru nedir?
A:
FUJI NXT H12HS ve V12 kafalarında kullanılan yüksek hassasiyetli bir çalışma başı motoru olup, Z-oksunu (nozel yukarı/aşağı) veya Theta-oksunu (nozel dönümü) çalıştırır.SMT üretiminde bileşenlerin doğru yerleştirilmesi için gereklidir..

S2: Bu motoru hangi makineler kullanıyor?
A:
FUJI NXT II serisi ✔ FUJI NXT III serisi ✔ Çalışma başları: H12HS ve V12

İşlevler ve Özellikler

S3: Bu motor neyi kontrol ediyor?
A:
Z-eksen: Bileşen seçimi ve yerleştirilmesi için nozel kaldırma/indirme. ✔ Theta-eksen: Bileşen açısını ayarlamak için nozel dönmesi.

Motorun çalışma başının içinde nerede kurulduğuna bağlıdır.

S4: Z ve Theta için aynı motor mu?
A:
Evet, aynı motor modeli (XM00804 / 2MGKHA093301) hem Z-eksen hem de Theta-eksen için kullanılır, ancak iş başındaki konumuna ve kablolamasına bağlı olarak işlevsellik.

S5: Bu motor adımlı mı yoksa servo mu?
A:
Yüksek hassasiyetli bir hibrit motor gibi davranır, genellikle kodlayıcı geri bildirimi olan bir adım motor olarak yapılandırılır ve baş ana kart tarafından yönetilen kapalı döngü kontrol modunda çalışır (PN: 2AGKHB008800).

Kurulum ve Kalibrasyon

S6: Motor nasıl monte edilir?
A:
Doğrudan H12HS veya V12 çalışma başının içine monte edilir.

Sinyal kablosu (XS02050)
Güç kablosu (XS02051) Düzlük çubuğu kafesini (XS01300) ve birleştirme montajını (XS02100) kullanarak mekanik olarak birleştirilmiştir.

S7: Değiştirildikten sonra kalibrasyona ihtiyaç var mı?
A:
- Evet.
Theta-eksen: açı sıfır noktası hizalama gerektirir. Z-eksen: üst ve alt yol sınır kalibrasyonu gerektirir.Makine genellikle başlatma sırasında otomatik ev kontrolü yapar ancak değiştirildikten sonra manuel kontroller önerilir.

Genel Sorunlar ve Sorun Çözümü

S8: Motor arızasının yaygın belirtileri?
A:
Fırça kaldırma veya dönüş yok. Anormal gürültü (düzeltme, tıklama). Hareket sırasında titreşim veya titreme. Makine üzerinde Theta veya Z eksen alarmı. Hatayı kaybetme, yanlış hizalama yol açar.Aşırı ısınma (soğutma fanı XH01431'i kontrol edin).

S9: Motor arızalarının nedenleri nelerdir?
A:
Mekanik aşınma (yükleme arızası, bağlantı gevşeme). Elektriksel arıza (kolip hasarı, kablo hatası). Arızalı soğutma fanı nedeniyle aşırı ısınma (XH01431).Motor üzerinde aşırı yük oluşturan vakum sistemi arızası.

S10: Motoru nasıl teşhis edersiniz?
A:
Motor sargılarının sürekliliğini ve direncini test edin. Kablo hatasını kontrol etmek için sinyal/güç kablolarını (XS02050 / XS02051) değiştirin. Ana kart çıkışlarını kontrol edin (2AGKHB008800).El ile döndürün ısıtıcı pürüzsüz olmalıdır.Çıkış veya aşınma için bağlantıyı (XS02100) kontrol edin.

Bakım tavsiyeleri

S11: Bu motoru nasıl bakarsınız?
A:
Kafasını ve iç bileşenlerini tozsuz tutun. Kabloları ve konektörleri yıpranma için düzenli olarak kontrol edin. Soğutma fanının (XH01431) temiz ve işlevsel olduğundan emin olun.Mekanik bağlantıları (XS02100) düzgün bir şekilde hizalamak için kontrol edin.Motoru aşırı ısınma, gürültü veya hassasiyet kaybı belirtileriyle değiştirin.

S12: Önerilen yedekleme döngüsü?
A:
Tipik olarak, kullanım yoğunluğuna bağlı olarak her 3-5 yılda bir. Yüksek hacimli 24/7 üretim daha erken değiştirilmesini gerektirebilir.

İlişkili bileşenler

Sipariş Verme Tavsiyesi
Motoru Z-eksen ya da Theta-eksen için kullanıp kullanmadığınızı doğrulayın.
Kabloların (XS02050, XS02051) da gerekli olup olmadığını kontrol edin.
En iyi performans için soğutma fanı (XH01431) ve bağlantı (XS02100) gibi ilgili bileşenleri değiştirmeyi düşünün.

Özet

FUJI XM00804 / 2MGKHA093301 Çalışma başı motoru, V12 ve H12HS çalışma başlarında hassas hareketin sağlanması için kritik bir bileşendir.SMT üretiminde yüksek yerleştirme doğruluğu ve makine çalışma süresini elde etmek için en iyi performansını korumak şarttır.
