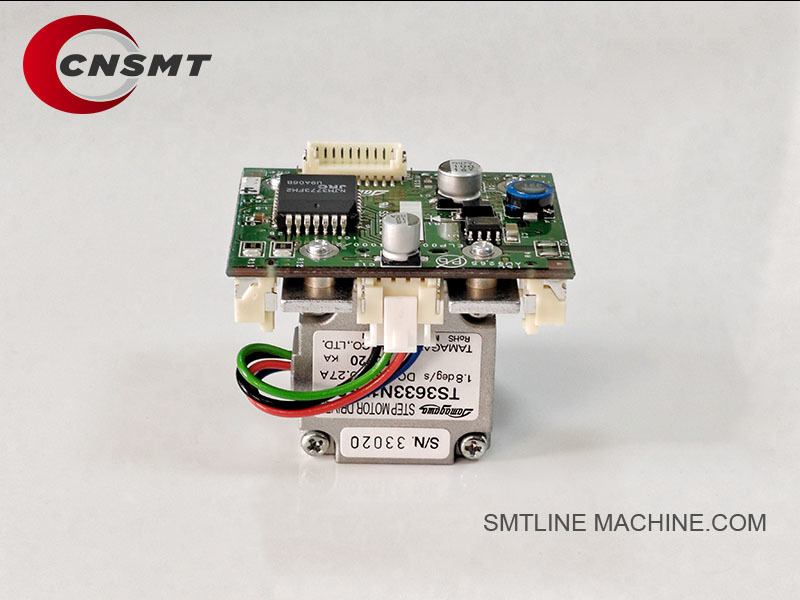

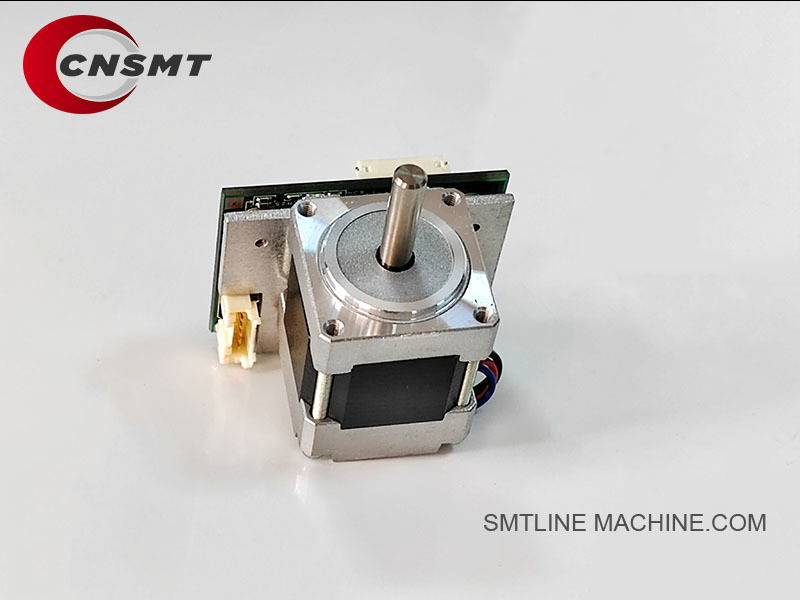

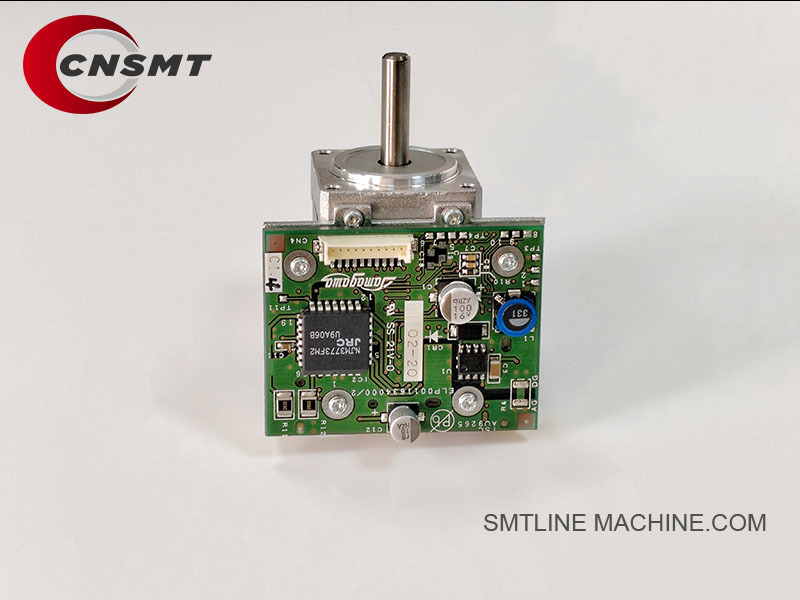

FUJI XM01171 V12 H12HS Çalışma Kafası Step Motoru SMT Makine Parçaları

FUJI XM01171 V12 H12HS çalışma kafası step motoru

Şirketimiz 11 yıldır faaliyet göstermekte olup, garantili kalite ve hızlı teslimat ile kesinlikle en iyi seçiminiz olacaktır

FUJI XM01171 V12 / H12HS Çalışma Kafası Step Motoru – Ürün Açıklaması

Ürüne Genel Bakış

FUJI XM01171 step motor, FUJI NXT serisi yerleştirme makinelerinin V12 ve H12HS çalışma kafalarında kullanılan yüksek hassasiyetli bir motordur. Bu motor, kafa içindeki Z ekseni (meme kaldırma) veya Teta ekseni (meme döndürme) gibi kritik hareket fonksiyonlarını yönlendirerek yüksek hızlı, yüksek doğrulukta bileşen yerleşimini sağlar.

Temel Özellikler

Z ekseni (yukarı/aşağı) veya Teta ekseni (döndürme) için hassas kontrol sağlar.
Mikron seviyesinde hassasiyet için yüksek çözünürlüklü adım doğruluğu.
Yüksek hızlı SMT işlemleri için uygun hızlı tepki süresi.
Zorlu ortamlarda sürekli çalışma için tasarlanmış yüksek dayanıklılık.
FUJI NXT V12 ve H12HS çalışma kafalarıyla tamamen uyumludur.

Makine Uyumluluğu

FUJI NXT II Serisi
FUJI NXT III Serisi
Çalışma Kafaları: V12, H12HS

Teknik Özellikler (Tipik)

Ana Uygulamalar

Doğru bileşen alma ve yerleştirme yüksekliği için meme kaldırmayı (Z ekseni) yönlendirir.
Bileşen açısı düzeltmesi için meme döndürmeyi (Teta ekseni) kontrol eder.
Hassas hareket kontrolü için H12HS anakartı (PN: 2AGKHB008800) ile senkronize çalışır.
SMT üretimi için kritik olan yüksek hızlı ve kararlı işlemleri destekler.

İlgili Parçalar ve Aksesuarlar

Bakım Önerileri

Aşınma veya anormal çalışma belirtileri için motor gürültüsünü düzenli olarak inceleyin.
Gevşek bağlantı veya mil hizalama bozukluğunu kontrol edin.
Motor ortamının toz ve akı kontaminasyonundan arınmış olduğundan emin olun.
Titreşim, adım kaçırma veya sıkışma gibi belirtiler ortaya çıkarsa motoru değiştirin.
Tipik kullanım ömrü: Makine kullanım yoğunluğuna bağlı olarak 3–5 yıl.

Özet

FUJI XM01171 Step Motor, V12 ve H12HS çalışma kafaları için hayati bir hareket kontrol bileşenidir. Yüksek hızlı, yüksek doğrulukta meme hareketini sağlar, doğrudan yerleştirme kalitesini ve üretim verimliliğini etkiler. Optimal makine performansı için uygun bakım ve zamanında değiştirme çok önemlidir.

FUJI XM01171 Step Motor için İlgili Aksesuarlar

Önerilen Yedek Kitleri:

Motor Kablo Kiti: XS02050 (sinyal) + XS02051 (güç)
Kodlayıcı Kiti: XS02410 (Z veya Teta ekseni geri bildirimi için)
Vana Bakım Kiti: XS03760 (tertibat) + XS03764 (makara)
Soğutma Kiti: XH01431 (fan) + uygulanabilirse fan filtresi

Not:

XM01171 step motor, anakart (2AGKHB008800) ile birlikte çalışır ve sinyal ve güç kablolarına bağlıdır.
Tam işlevsellik için, genellikle vakum vanaları ve basınç sensörleri gibi konum kodlayıcıları ve pnömatik sistemlerle arabirim oluşturur

FUJI XM01171 Step Motor için İlgili Parça Numaraları

İlgili PN'lerin Özeti:

Bu parça numaraları, elektrikli bileşenler (kablolar, anakart), mekanik bağlantılar (mil kovanları, bağlantılar), pnömatik sistemler (vanalar, sensörler) ve yapısal bileşenler (muhafaza, fanlar) dahil olmak üzere XM01171 step motoruyla doğrudan ilişkilidir.

Not:

XM01171 step motor, anakart (2AGKHB008800) ile birlikte çalışır ve sinyal ve güç kablolarına bağlıdır.
Tam işlevsellik için, genellikle vakum vanaları ve basınç sensörleri gibi konum kodlayıcıları ve pnömatik sistemlerle arabirim oluşturur.

SSS Kılavuzu – FUJI XM01171 V12 / H12HS Çalışma Kafası Step Motoru

Genel Bilgiler

S1: FUJI XM01171 Step Motoru nedir?

C:
XM01171, FUJI NXT yerleştirme makinelerinin V12 ve H12HS çalışma kafalarında kullanılan yüksek hassasiyetli bir step motordur. Kuruluma bağlı olarak Z eksenini (meme yukarı/aşağı) veya Teta eksenini (meme döndürme) yönlendirir.

S2: Bu motoru hangi FUJI makineleri kullanır?

C:

FUJI NXT II Serisi
FUJI NXT III Serisi
Çalışma kafaları: V12, H12HS

Fonksiyonlar ve Özellikler

S3: Bu motorun işlevi nedir?

C:

Z ekseni hareketini (meme kaldırma) veya Teta ekseni döndürmeyi kontrol eder.
Hassas yerleştirme görevlerini yürütmek için anakart (PN: 2AGKHB008800) ile çalışır.
Yüksek hızlı SMT üretimi için doğru hareketi sağlar.

S4: Z ekseni ve Teta ekseni için aynı motor mu?

C:
Evet. XM01171 step motor hem Z ekseni (yukarı/aşağı) hem de Teta ekseni (döndürme) için kullanılır, ancak kontrol işlevi takılı konumuna ve kablolamasına bağlıdır.

Kurulum ve Ayar

S5: XM01171 nasıl kurulur?

C:

Doğrudan çalışma kafası çerçevesinin içine monte edilir.
Sinyal kablosu (XS02050) ve güç kablosu (XS02051) aracılığıyla anakarta bağlanır.
Bağlantı tertibatı (XS02100) kullanılarak meme kaldırma miline (Z) veya döndürme tahrikine (Teta) mekanik olarak bağlanır.

S6: Değiştirdikten sonra kalibrasyon gerekli mi?

C:

Doğru bağlantı konumunu sağlamak için mekanik hizalama gereklidir.
Makine, başlangıçta otomatik olarak konumlandırma ve kalibrasyon yapar.
Teta için sıfır açı referansını sağlayın; Z için kaldırma sınırlarını doğrulayın.

Sorun Giderme

S7: Yaygın arıza belirtileri nelerdir?

C:

Meme kalkmıyor veya dönmüyor.
Motor titreşimi veya gürültüsü.
Adım kaybı (yerleştirme/yerleştirme hizalama bozukluğu).
Kafa denetleyicisinden iletişim hatası (motor kısa devre yaparsa veya durursa).
Makine panelinde Z ekseni veya Teta ekseni alarmı.

S8: Step motor arızasına ne sebep olur?

C:

Zamanla yatak aşınması.
Elektriksel arızalar (bobin hasarı, kablo sorunları).
Soğutma arızası nedeniyle aşırı ısınma (Fan XH01431 çalışmıyor).
Milde veya bağlantıda mekanik tıkanıklık.

S9: Motor arızası nasıl teşhis edilir?

C:

Kabloyla ilgili olup olmadığını test etmek için motor kablosunu değiştirin.
2AGKHB008800 anakartının çıkış sinyalini kontrol edin.
Motor sargılarının direncini test edin (açık veya kısa devre olmamalıdır).
Motor milini fiziksel olarak döndürün—sert veya sıkışmışsa, motor arızası olasıdır.

Bakım İpuçları

S10: XM01171 motoru nasıl bakımı yapılır?

C:

Çalışma kafasını toz ve akıdan temiz tutun.
Soğutma fanının (XH01431) çalıştığını kontrol edin.
Motor konektörlerini (XS02050, XS02051) aşınma açısından inceleyin.
FUJI’nin kılavuzunda öneriliyorsa mekanik bağlantıları yağlayın.
Motor gürültü, ısı veya adım kaçırma belirtileri gösteriyorsa değiştirin.

S11: Önerilen değiştirme aralığı nedir?

C:

Tipik olarak makine kullanımına bağlı olarak 3–5 yılda bir.
Yüksek hızlı üretim altında 7/24 çalışıyorsa daha erken değiştirin.

İlgili Bileşenler

Sipariş İpuçları

Kafanızın konfigürasyonunda motorun Z ekseni veya Teta ekseni için olup olmadığını her zaman onaylayın.
Hasar görmüş veya eskimişse kablolarla (XS02050, XS02051) birlikte sipariş verin.
Her ikisi de eskiyse veya hatalar gösteriyorsa anakartla (2AGKHB008800) eşleştirin.

Özet

FUJI XM01171 Step Motor, V12 ve H12HS çalışma kafaları için kritik bir hareket bileşenidir. SMT üretimi için hassas meme hareketi sağlar. Kesinti süresini önlemek ve yüksek yerleştirme doğruluğunu korumak için düzenli bakım ve zamanında değiştirme esastır.
