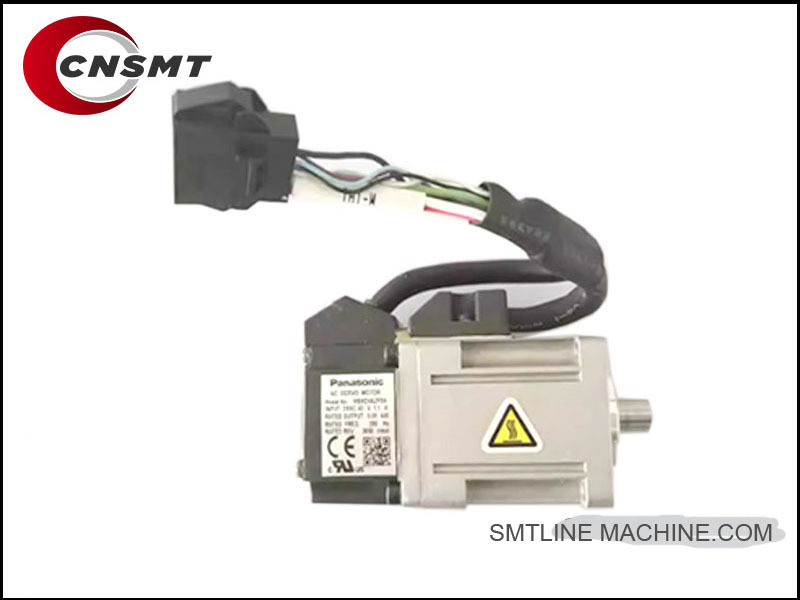

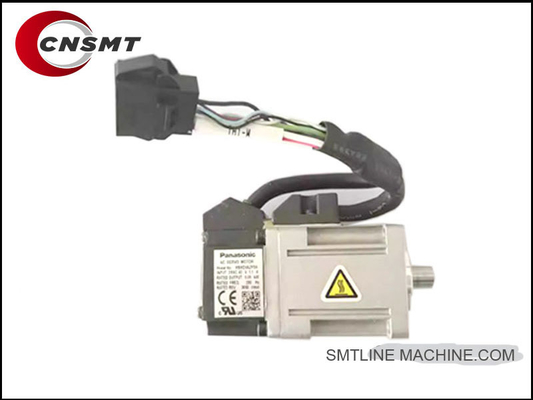

J90833613A Samsung SCM1 SMT Makine Z ekseni Motoru MSMD5AZP2A AC SERVO MOTOR

J90833613A Samsung SCM1 SMT Makinesi Z ekseni Motoru MSMD5AZP2A AC SERVO MOTORU

Şirketimiz 11 yıldır faaliyet göstermekte olup, garantili kalite ve hızlı teslimat ile kesinlikle en iyi seçiminiz olacaktır.

Ürüne Genel Bakış

Ürün Adı: Samsung SCM1 Pick-and-Place Makinesi Z Ekseni AC Servo Motor
Parça Numarası: J90833613A
Motor Modeli: MSMD5AZP2A (Panasonic AC Servo Motor)
Uygulama: Samsung SCM1 Serisi SMT Pick-and-Place Makineleri için Z ekseni tahriki

Temel Özellikler

Orijinal Panasonic Motoru: Samsung SMT ekipmanlarında kullanılan yüksek performanslı AC servo motor.
Yüksek Hassasiyet Kontrolü: Pick-and-place işlemleri için hızlı tepki ve hassas hareket sunan, Z eksenine (yukarı/aşağı hareket) özel olarak tasarlanmıştır.
Dayanıklı ve Güvenilir: Mükemmel ısı direnci ve titreşim önleyici özelliklere sahip, sürekli yüksek hızlı çalışma için tasarlanmış endüstriyel sınıf motor.
Kapalı Döngü Geri Bildirimi: Dahili artımlı enkoder, doğru Z ekseni konumlandırmasını sağlayarak gerçek zamanlı konum geri bildirimi sağlar.
Sorunsuz Uyumluluk: Samsung SCM1 serisi makinelerle tamamen uyumlu, modifikasyon yapmadan tak ve çalıştır.

Teknik Özellikler (Referans)

Uygulamalar

SMT pick-and-place makineleri için Z ekseni hareketi
Bileşen toplama ve yerleştirme için düzgün ve doğru dikey hareket sağlar
Yüksek hızlı, yüksek hassasiyetli SMT montajını destekler

Avantajları

Yüksek güvenilirlik ve endüstriyel sınıf dayanıklılık
Z ekseni işlemleri için hızlı tepki ve hassas konumlandırma
Düşük bakım, uzun hizmet ömrü
OEM uyumluluğu ile kolay kurulum

Tedarik Bilgileri

Stok Durumu: Mevcut / Talep Üzerine
Teslim Süresi: 1–5 iş günü
Garanti: 90 gün ila 1 yıl (tedarikçiye bağlı olarak)

---

---

J90833613A / MSMD5AZP2A Z Ekseni Servo Motoru için İlgili Aksesuarlar

İsteğe Bağlı Bakım Parçaları

Önerilen Yedek Parça Kiti Kombinasyonu

Z Ekseni Motoru (J90833613A) + Sürücü (MADHT1507) + Kablolar (Güç + Enkoder)
Motor Kaplini + Bilyalı Vida Tertibatı + Kılavuz Rayı
Limit Sensörü + Ana Konum Sensörü + Tam hareket sistemi bakımı için Soğutma Fanı

Uyumlu Makineler

Samsung SCM1 Serisi SMT Pick-and-Place Makineleri
Ayrıca benzer Z ekseni yapılarına sahip bazı Samsung/Hanwha SM Serilerinde de bulunur

J90833613A Z Ekseni Servo Motoru için İlgili Parça Numaraları

Ek İlgili Parçalar

Temel Yedek Parça Özeti

Uygulanabilir Makineler

Samsung SCM1 SMT Pick-and-Place Makinesi
Ayrıca aynı Z ekseni tasarımını paylaşan seçili Samsung SM Serisi modelleriyle de uyumludur

---

---

SSS kılavuzu FUJIJ90833613A Samsung SCM1 SMT Makinesi Z ekseni Motoru MSMD5AZP2A AC SERVO MOTORU

SSS Kılavuzu – Samsung J90833613A SCM1 Z Ekseni AC Servo Motoru (MSMD5AZP2A)

Genel Bilgiler

S1: J90833613A / MSMD5AZP2A Servo Motor ne için kullanılır?

C:
Bu, Samsung SCM1 SMT makinesi için Z ekseni AC servo motordur (bazı Hanwha SMT modellerinde de kullanılır). SMT montajı sırasında yerleştirme kafasının yukarı ve aşağı hareketini kontrol ederek hassas pick-and-place işlemlerini sağlar.

Özellikler ve Uyumluluk

S2: Bu servo motorla hangi makineler uyumludur?

C:

Samsung SCM1 SMT makinesi
Benzer donanım mimarisine sahip bazı Hanwha SM serisi makineler

S3: Teknik özellikler nelerdir?

Kurulum ve Ayar

S4: J90833613A servo motoru nasıl kurulur?

C:

Makine gücünü kesin.
Z ekseni motor kapağını çıkarın.
Enkoder kablosunu ve güç kablosunu çıkarın.
Motoru flanştan sökün.
Yeni motorla değiştirin, enkoderi ve güç kablosunu bağlayın.
Motor flanş cıvatalarını sabitleyin, şaft kaplini hizalamasını kontrol edin.

S5: Kurulumdan sonra kalibrasyon gerekli mi?

C:

Doğru kurulursa genellikle mekanik kalibrasyon gerekmez.
Yazılım tarafı, değiştirmeden sonra Z ekseni orijin sıfırlama veya yeniden ana konuma getirme prosedürü gerektirebilir.

Sorun Giderme

S6: Yaygın arıza belirtileri?

C:

Z ekseni yukarı/aşağı hareket edemiyor.
Sık Z ekseni servo alarmları.
Z ekseni konum hatası veya eksik bileşenler.
Motor aşırı ısınması veya titreşim gürültüsü.

S7: Arızanın yaygın nedenleri?

C:

Enkoder arızası.
Kablo bağlantısı gevşek veya kopuk.
Motor iç bobin yanması.
Aşırı mekanik yük veya yanlış hizalama.

Bakım

S8: Bakım ne sıklıkta yapılmalıdır?

C:

Önleyici bakım sırasında her 6–12 ayda bir motor durumunu kontrol edin.
Enkoder kablolarını, güç kablolarını ve şaft kaplinlerini düzenli olarak inceleyin.

S9: Bakım ipuçları?

C:

Motoru ve enkoderi toz ve flux kalıntılarından temiz tutun.
Motor flanş cıvatalarının sıkılığını doğrulayın.
Olağandışı gürültü veya ısı birikimi olup olmadığını kontrol edin.

İlgili Parçalar ve Aksesuarlar

Uygulanabilir Makineler

Samsung SCM1 SMT Makinesi
Hanwha SM serisinden seçili modeller

Sipariş ve Destek

Samsung/Hanwha yetkili distribütörlerinden temin edilebilir.
Sipariş vermeden önce makine seri numarasıyla uyumluluğu kontrol edin.
Kablolama şemaları, kurulum kılavuzları ve yedek parça listeleri için tam destek.

Sonuç

J90833613A / MSMD5AZP2A Z Ekseni AC Servo Motoru, Samsung SCM1 makinelerinde dikey kafa hareketi için önemli bir bileşendir. Zamanında bakım ve değiştirme, sorunsuz üretim ve doğru yerleştirme performansı sağlamaya yardımcı olur.
