Fuji XS00920 NXT modül basınç sensörü SMT Makinesi Yedek Parçaları

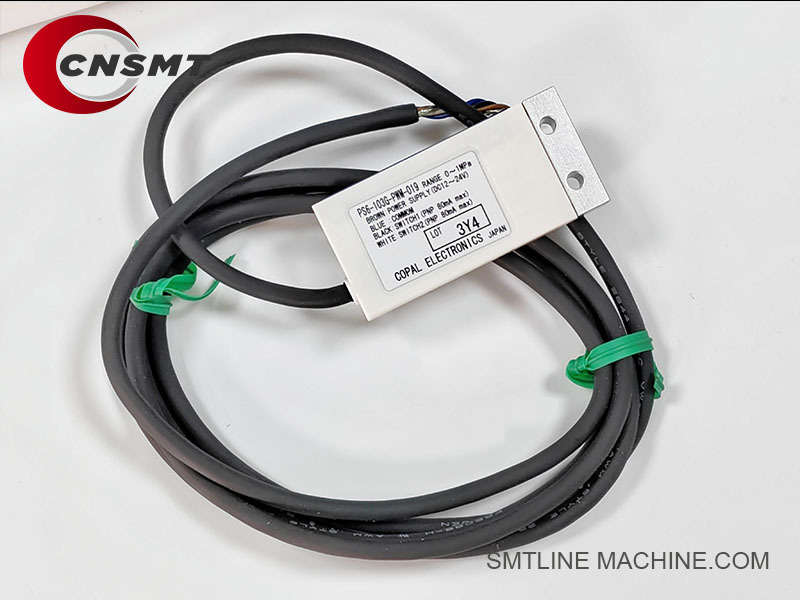

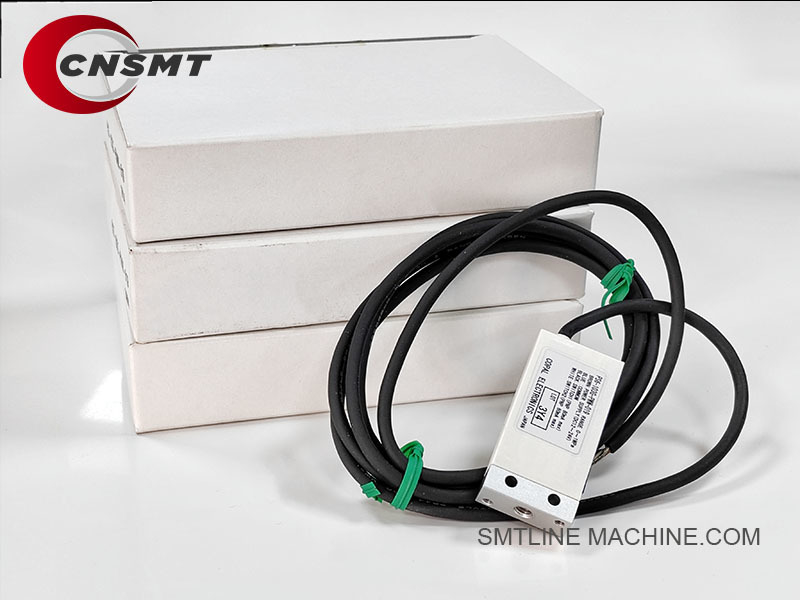

Fuji XS00920 NXT modül basınç sensörü

Şirketimiz 11 yıldır faaliyet göstermekte olup, garantili kalite ve hızlı teslimat ile kesinlikle en iyi seçiminiz olacaktır

Ürüne Genel Bakış

Adı: Fuji NXT Modül Basınç Sensörü
Parça Numarası: XS00920
Uygulama: Fuji NXT SMT yerleştirme makineleri için tasarlanmıştır, nozul vakum veya pnömatik kontrol sistemlerindeki basıncı izlemek için kullanılır

Temel Özellikler

OEM Fuji Parçası: NXT modülleri için özel olarak tasarlanmış orijinal Fuji markalı sensör
Modüler Tasarım: Vakum ve pnömatik basınç seviyelerini doğru bir şekilde tespit etmek için doğrudan Fuji NXT kafalarına veya besleyici modüllerine entegre olur.
Hızlı Kargo: 1–5 gün içinde gönderim ile stokta bulunabilirlik
Yüksek Tedarik Kapasitesi: Tutarlı üretim desteği için “100 000 adet mevcut” olarak adlandırılan büyük küresel stok

Tipik Uygulamalar

Vakum Basıncı İzleme: Yerleştirme ve yerleştirme işlemleri sırasında güvenilir nozul tutma sağlar.
Pnömatik Kontrol Sistemleri: Hava basıncı düzenlemesi için kapalı döngü geri bildirimi sağlar.
SMT Bakımı: Sensör arızasından sonra kafa vakum performansını geri kazandırmak için temel yedek parça.

Kullanılabilirlik ve Lojistik

Minimum Sipariş Miktarı: 1 adet
Nakliye Merkezi: Çin deposu; 1–5 iş günü içinde teslimat
Ödeme Seçenekleri: T/T, Western Union, MoneyGram
Garanti Durumu: Yeni orijinal Fuji parçası olarak tedarik edilir; denetim ve ambalaj garantilidir

Özet Tablo

FUJI XS00920 Basınç Sensörü – İlgili Aksesuarlar

Yaygın Yedek Parçalar ve Bakım Aksesuarları

Önerilen Yedek Kit Kombinasyonu

XS00920 Basınç Sensörü + Sinyal Kablosu – Temel algılama bileşenleri
Vakum Jeneratörü + Hava Regülatörü + Hava Borusu Bağlantı Elemanları – Eksiksiz pnömatik hat kurulumu
Vakum Basınç Şalteri + Anakart – Gerçek zamanlı emme izleme ve geri bildirim kontrolü
Vakum Tamponu + Filtreler – Kararlılığı artırır, makine ömrünü uzatır

Uyumlu Modeller

FUJI NXT Serisi: NXT I, II, III, V
H04, H08, H12, V12 ve Besleyici Modülleri dahil olmak üzere tüm kafalarla uyumludur

Özet Tablo

Fuji XS00920 Basınç Sensörü – İlgili Parça Numaraları

Genişletilmiş İlgili Parçalar

Temel İlgili Parça Numaralarının Özeti

---

SSS Kılavuzu – Fuji XS00920 NXT Modül Basınç Sensörü

Genel Bilgiler

S1: XS00920 Basınç Sensörü ne için kullanılır?

Cevap:
XS00920 Basınç Sensörü, Fuji NXT yerleştirme kafasında/modülünde temel bir bileşendir ve öncelikle yerleştirme nozulları tarafından kullanılan vakum basıncını izlemekten sorumludur. Başarılı bileşen alma ve yerleştirme işlemini doğrulamak için vakum durumunun doğru bir şekilde tespit edilmesini sağlar.

Fonksiyon ve Çalışma Prensibi

S2: Basınç sensörü ne işe yarar?

Cevap:

Her nozulda vakum seviyesini izler.
Bir bileşenin başarıyla alınıp alınmadığını tespit eder.
Alma işlemi başarısız olursa yerleştirme hatalarını önlemek için makine kontrol sistemine geri bildirim gönderir.

S3: Nasıl çalışır?

Cevap:

Bir nozul bir bileşeni aldığında, sensör vakum basıncında bir düşüş algılar.
Basınç anormal ise (düşüş yoksa veya çok yüksek/düşükse), makine bir alma hatası işaretler.
Başarılı olursa, makine yerleştirmeye devam eder.

Makine Uyumluluğu

S4: XS00920 ile hangi makineler uyumludur?

Cevap:

Fuji NXT I, NXT II, NXT III
NXT M3, M3S, M6, M6S kafaları
Yapılandırmaya bağlı olarak özellikle V12, V8 veya H24 kafalı modüllerde kullanılır.

Kurulum ve Ayar

S5: XS00920 basınç sensörü nasıl kurulur?

Cevap:

Çalışma kafasının (V12, V8, vb.) içine monte edilir.
Her nozuldan gelen pnömatik hatlara bağlanır.
V12 çalışma kafası anakartına (örneğin, 2AGKHA000402) veya kontrol PCB'sine kablolanır.
Sinyal ve güç konektörleri ile tak ve çalıştır tipindedir.

S6: Kalibrasyon gerektirir mi?

Cevap:

Fabrika kalibrasyonludur, ancak makine bakım döngüleri sırasında otomatik sıfırlama veya ofset kalibrasyonu gerçekleştirir.
Sensörü değiştirmediğiniz sürece manuel yeniden kalibrasyon nadiren gereklidir.

Yaygın Sorunlar ve Sorun Giderme

S7: Yaygın arıza belirtileri nelerdir?

Cevap:

Görünür sorunlar olmadan sık sık "alma hatası" alarmları.
Yanlış pozitifler—makine, alınmış olsa bile bir bileşenin eksik olduğunu düşünür.
Vakum algılama veya vakum hatası yok.
Teşhiste düzensiz sensör okumaları.

S8: Arızaya ne sebep olur?

Cevap:

Yaş veya kirlenme nedeniyle iç diyafram hasarı.
Hava beslemesinden yağ, akı, nem girişi.
Kırık teller veya gevşek konektörler.
Uzun süreli hizmetten sonra sensör yorulması (>2 yıl tipik ömür).

Bakım İpuçları

S9: Basınç sensörü nasıl bakımı yapılır?

Cevap:

Hava beslemesini temiz ve kuru tutun (hava filtrelerini düzenli olarak kontrol edin).
Pnömatik boruları tıkanıklık veya sızıntı açısından inceleyin.
Kafa bakımı sırasında kabloları ve konektörleri kontrol edin.
Yüksek kullanımlı ortamlarda sensörü her 12–24 ayda bir proaktif olarak değiştirin.

İlgili Parçalar

|

Uygulanabilir Makineler ve Kafalar

Fuji NXT II / NXT III / NXT V Serisi
V12, V8 veya H24 kafaları ile

Sipariş ve Değiştirme Tavsiyesi

XS00920, sarf malzemesi olan bir elektronik bileşendir.
Önleyici bakım için yedek olarak stoklayın.
Fuji resmi tedarikçilerinden veya SMT satış sonrası distribütörlerinden temin edilebilir.

Sonuç

XS00920 NXT Basınç Sensörü, Fuji NXT yerleştirme makinelerinde güvenilir vakum algılama için hayati öneme sahiptir. Düzenli izleme ve zamanında değiştirme, arıza süresini en aza indirir ve yerleştirme kusurlarını önler.
