YAMAHA YV YS Serisi Vibration Fit Üç Tüp Beş Tüp Vibration Fit SMT yedek parçalar

YAMAHA Titreşim Titreşim Uyumlu YV YS Serisi Titreşim Uyumlu Üç Tüplü Beş Tüplü Titreşim Uyumlu

Firmamız 11 yıldır faaliyet göstermekte olup, garantili kalite ve hızlı teslimat ile kesinlikle en iyi seçiminiz olacaktır.

Ürün Açıklaması

Ürün Adı:

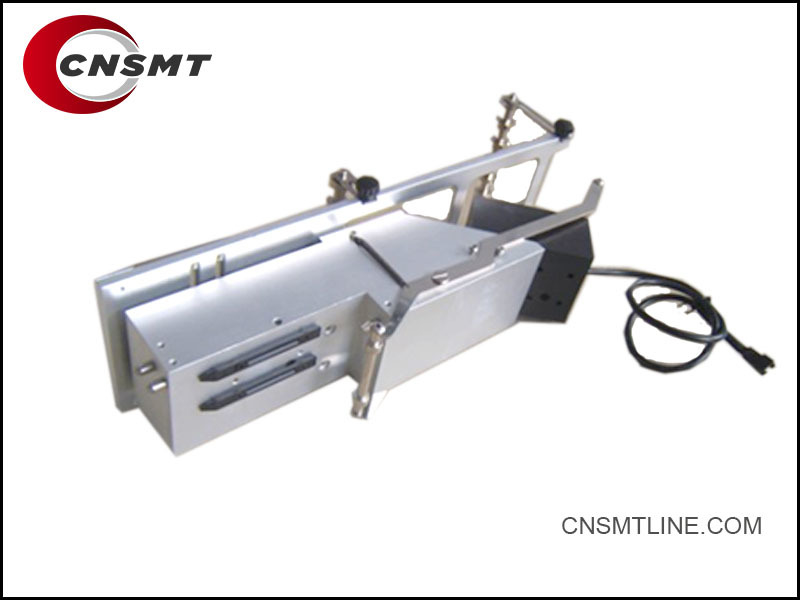

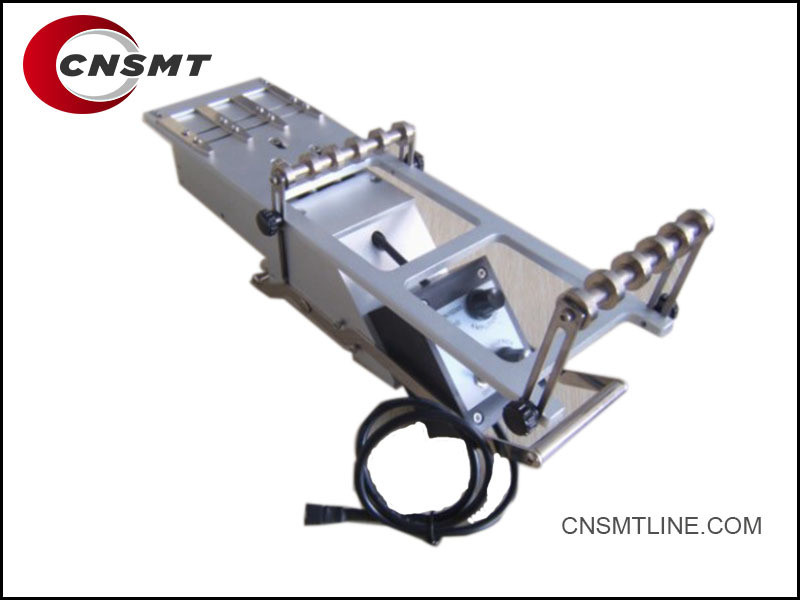

YAMAHA Titreşimli Besleyici (Üç Tüplü / Beş Tüplü)

Uygulanabilir Modeller:

YAMAHA YV Serisi, YS Serisi SMT Makineleri

---

Ürüne Genel Bakış

YAMAHA Titreşimli Besleyici, yüzeye montaj teknolojisi (SMT) üretim hatlarında kullanılan yardımcı bir besleme cihazıdır. Toplu bileşenler, garip şekilli bileşenler veya tüplerdeki bileşenler gibi bantla paketlenmemiş bileşenlerin tedariki için tasarlanmıştır.

---

Özellikler

Çok Tüplü Konfigürasyon:

Üç Tüplü (3 Tüplü) veya Beş Tüplü (5 Tüplü) tasarımlarda mevcuttur.
Çoklu bileşen türlerinin aynı anda beslenmesini sağlar.

Hassas Titreşim Kontrolü:

Ayarlanabilir titreşim gücü ve frekansı.
Pürüzsüz ve istikrarlı bileşen teslimatını sağlar.

Yüksek Uyumluluk:

YAMAHA YV Serisi (YV100X, YV100XTG, vb.) ve YS Serisi (YS12, YS24, YS88, vb.) SMT yerleştirme makineleri ile tam uyumludur.

Esnek Bileşen Besleme:

Tüp tipi bileşenler, garip şekilli parçalar, konektörler ve toplu malzemeler için uygundur.

Tak ve Çalıştır:

Kolay kurulum; makinenin besleyici yuvasına hızlıca bağlanabilir.

---

Teknik Özellikler

| Parametre | Açıklama |
| ----------------- | ------------------------------------ |
| Besleyici Tipi | Titreşimli Tüp Besleyici |
| Konfigürasyon | Üç Tüplü / Beş Tüplü seçenekleri |
| Güç Kaynağı | DC 24V (SMT makinesinden) |
| Uyumlu Modeller | YAMAHA YV serisi, YS serisi |
| Titreşim Kontrolü | Ayarlanabilir genlik ve frekans |
| Malzeme | Anti-statik kaplamalı çelik çerçeve |
| Bileşen Tipleri | Tüp bileşenleri, garip form bileşenleri |

---

Avantajları

Bant makaraları için uygun olmayan bileşenler için verimli besleme.
Garip bileşenler için manuel yerleştirmeyi azaltır.
Uzun süreli üretim için yüksek dayanıklılık ve istikrarlı titreşim.
Kolay bakım ve hızlı kurulum.

---

Yaygın Parça Numaraları

| Model | Açıklama |
| ----------------- | ---------------------------------------------------------------------------------------------- |
| Yamaha 3-Tüp | 3 tüp için Titreşimli Besleyici |
| Yamaha 5-Tüp | 5 tüp için Titreşimli Besleyici |
| Alternatif P/N | Bazen "YV Tüp Besleyici", "YS Tüp Besleyici" veya "Yamaha Titreşimli Tüp Besleyici" olarak da anılır |

---

Uygulama Senaryoları

Küçük partili SMT üretimi
Prototip hatları
Garip form bileşen işleme
Standart dışı ambalajlama (örneğin, konektörler, pimler, tüplerdeki LED'ler)

Ana Parça Numaraları – Titreşimli Besleyici

| Besleyici Tipi | Parça Numarası | Açıklama |
| ----------------- | ----------------- | ------------------------------------------ |
| 3-Tüp Besleyici | KHJ-MC200-000 | Titreşimli Besleyici – 3 Tüp (YV / YS Serisi) |
| 5-Tüp Besleyici | KHJ-MC400-000 | Titreşimli Besleyici – 5 Tüp (YV / YS Serisi) |

---

İlgili Parçalar ve Aksesuarlar

| Öğe | Parça Numarası | Açıklama |
| ------------------------ | ----------------- | ---------------------------------------------------- |
| Titreşim Kontrol Cihazı | KHJ-MC21C-00 | Titreşim genliğini ve frekansını kontrol eder |
| Besleyici Güç Kablosu | KHJ-MC300-000 | Titreşimli besleyici için güç kablosu |
| Titreşimli Besleyici Braketi | KHJ-MC500-000 | Titreşimli besleyici için montaj braketi |
| Titreşim Motor Grubu | KHJ-MC310-000 | Yamaha titreşimli besleyici için titreşim motoru |
| Tüp Tutucu | KHJ-MC600-000 | Bileşen tüpleri için tutucu (3 tüplü veya 5 tüplü modeller) |
| Sinyal Kontrol Kablosu | KHJ-MC700-000 | Besleyiciyi makineye bağlayan sinyal hattı |

---

Uyumlu Makine Modelleri

YV Serisi: YV100X, YV100XTG, YV88, YV112
YS Serisi: YS12, YS24, YS88, YS100, YS100F

---

Temel Parça Numaralarının Özeti

| Parça Numarası | Açıklama |
| ----------------- | ------------------------ |
| KHJ-MC200-000 | 3-Tüp Titreşimli Besleyici |
| KHJ-MC400-000 | 5-Tüp Titreşimli Besleyici |
| KHJ-MC21C-00 | Titreşim Kontrol Cihazı |
| KHJ-MC310-000 | Titreşim Motor Grubu |
| KHJ-MC500-000 | Braket/Montaj Kiti |
| KHJ-MC600-000 | Tüp Tutucu |
| KHJ-MC700-000 | Sinyal Kablosu |

İlgili Aksesuarlar ve Yedek Parçalar

| Aksesuar/Parça | Parça Numarası | Açıklama |
| --------------------------------------- | -------------------- | ----------------------------------------------- |
| Titreşim Kontrol Cihazı | KHJ-MC21C-00 | Titreşim genliğini ve frekansını ayarlar |
| Titreşim Motor Ünitesi | KHJ-MC310-000 | Bileşen beslemesi için titreşimi çalıştırır |
| Güç Kablosu | KHJ-MC300-000 | Besleyici güç kaynağı kablosu |
| Sinyal Kablosu | KHJ-MC700-000 | Makineden besleyiciye kontrol sinyal kablosu |
| Montaj Braketi Seti | KHJ-MC500-000 | Besleyiciyi makine platformuna monte etmek için fikstür |
| Tüp Tutucu – 3 Tüp | KHJ-MC600-000-3T | Bileşen tüplerini tutar (3-Tüp modeli için) |
| Tüp Tutucu – 5 Tüp | KHJ-MC600-000-5T | Bileşen tüplerini tutar (5-Tüp modeli için) |
| Tüp Durdurucu | Yok (özel) | Tüp çıkışında bileşenleri durdurur (kauçuk veya metal) |
| Anti-statik Ped | Genel | Hassas bileşenlere statik hasarı önler |
| Kauçuk Ayaklar / Titreşim Sönümleme Pedi | Genel | Gürültüyü ve mekanik titreşimi azaltır |
| Titreşim Yayı Seti | Dahili bileşen | Dengeli titreşimi korur (aşınma parçası) |
| Kontrol Düğmesi / Kadranı | KHJ-MC21C-00'ün parçası | Titreşim yoğunluğunu manuel olarak kontrol eder |

---

Aşınma Parçaları (Sarf Malzemeleri)

Titreşim Yayları – Zamanla yorulur, değiştirilmesi gerekir.
Titreşim Motor Rulmanları – Gürültü artarsa veya verimlilik düşerse.
Tüp Tutucular / Kelepçeler – Sık tüp değişiklikleriyle aşınır.
Kauçuk Pedler / Şok Emiciler – Uzun süre istikrarlı çalışma için.

---

Yaygın Değiştirme Senaryoları

Motor arızası → KHJ-MC310-000'i (Motor Grubu) değiştirin.
Titreşim zayıf veya dengesiz → KHJ-MC21C-00'ü (Kontrol Cihazı) ve yayları kontrol edin/değiştirin.
Tüp tutucu kırık veya aşınmış → KHJ-MC600-000-3T veya -5T ile değiştirin.
Sinyal sorunları → KHJ-MC700-000'i (Sinyal Kablosu) değiştirin.

---

Uyumluluk

Tüm YV Serisi'ne uyar (YV100X, YV88, YV112, YV100XTG).
Tüm YS Serisi'ne uyar (YS12, YS24, YS88, YS100, YS100F).

---

Özet BOM Örneği

| Ana Besleyici | KHJ-MC200-000 (3-Tüp) / KHJ-MC400-000 (5-Tüp) |
| ------------------------ | ----------------------------------------------- |
| Kontrol Cihazı | KHJ-MC21C-00 |
| Motor | KHJ-MC310-000 |
| Güç Kablosu | KHJ-MC300-000 |
| Sinyal Kablosu | KHJ-MC700-000 |
| Montaj Braketi | KHJ-MC500-000 |
| Tüp Tutucu (3 / 5 Tüp) | KHJ-MC600-000-3T / -5T |

---
